O circuito exterminador de insetos aqui apresentado foi projetado para atrair insetos durante a noite e eletrocutá-los através de uma armadilha de malha de alta tensão. A unidade pode ser instalada em fazendas para proteger as plantações de insetos potencialmente nocivos. A unidade sendo alimentada por energia solar não depende da intervenção humana e funciona de forma independente.
Em um de nossos posts anteriores, encontramos um circuito simples de matar mosquitos que incorporava um dispositivo de eletrocussão de alta tensão para matar os mosquitos, aqui também aplicamos o mesmo princípio para exterminar os insetos em potencial usando uma armadilha de malha de alta tensão.
Armadilha de Insetos

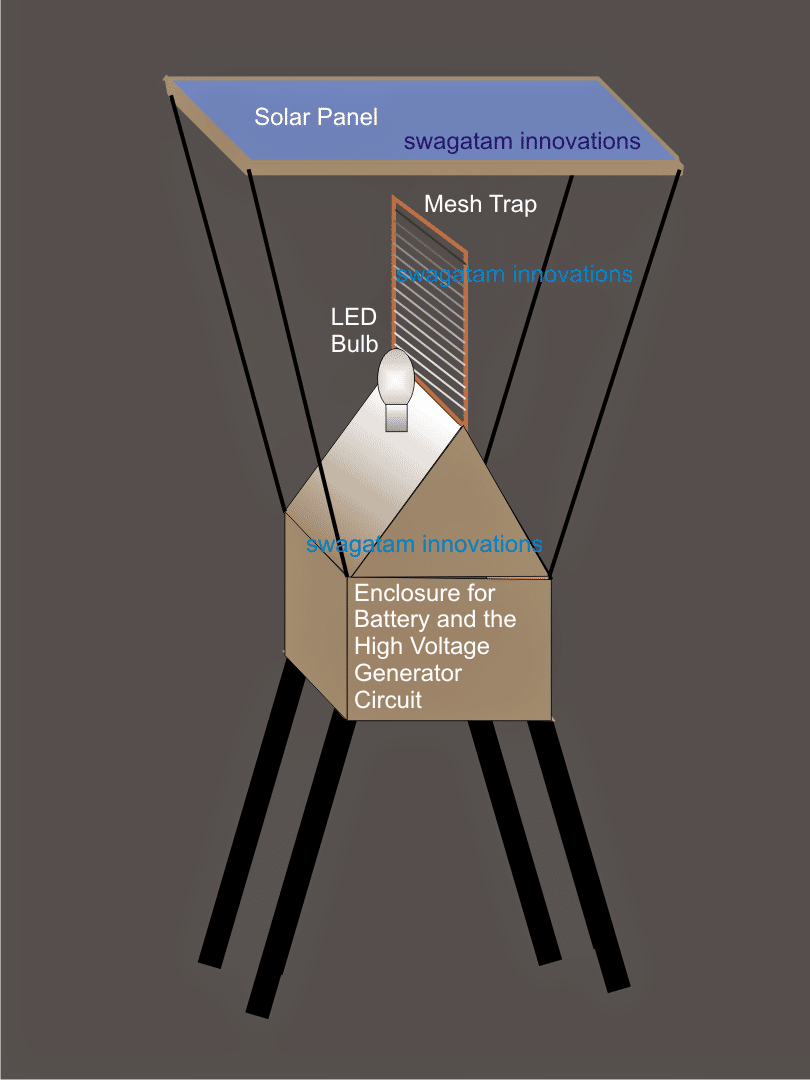

A imagem a seguir mostra a configuração básica que precisa ser fabricada e instalada em uma fazenda para implementar as ações de controle de insetos.
A configuração mostrada indica um painel solar colocado no topo da estrutura, a malha do coletor de alta tensão pode ser vista presa verticalmente logo abaixo do painel solar, enquanto um LED pode ser visto posicionado ao lado da armadilha da malha.
A bateria e o circuito são encerrados dentro de uma estrutura de “casa” de madeira que se torna a base para todas as fabricações descritas acima.
O telhado inclinado do armário em forma de casa garante que os insetos deslizem e caiam no chão enquanto atingem a malha e são mortos.
A lâmpada é usada para atrair os insetos, pois todos sabemos que qualquer forma de luz atrai insetos para ela e o mesmo princípio funciona aqui para atrair os insetos para perto da armadilha de malha de alta tensão.
A lâmpada pode ser uma lâmpada LED, uma lâmpada CFL de baixa potência ou mesmo uma luz negra ou uma lâmpada de madeira UV.
Gerador de alta tensão
O circuito do gerador de alta tensão é o mesmo que foi explicado em nosso post anterior, o potenciômetro de 22k pode ser usado para ajustar a potência do arco eletrocutador de forma que a faísca seja forte o suficiente e arco apenas na presença de um inseto dentro da malha, e fique dormente de outra forma.

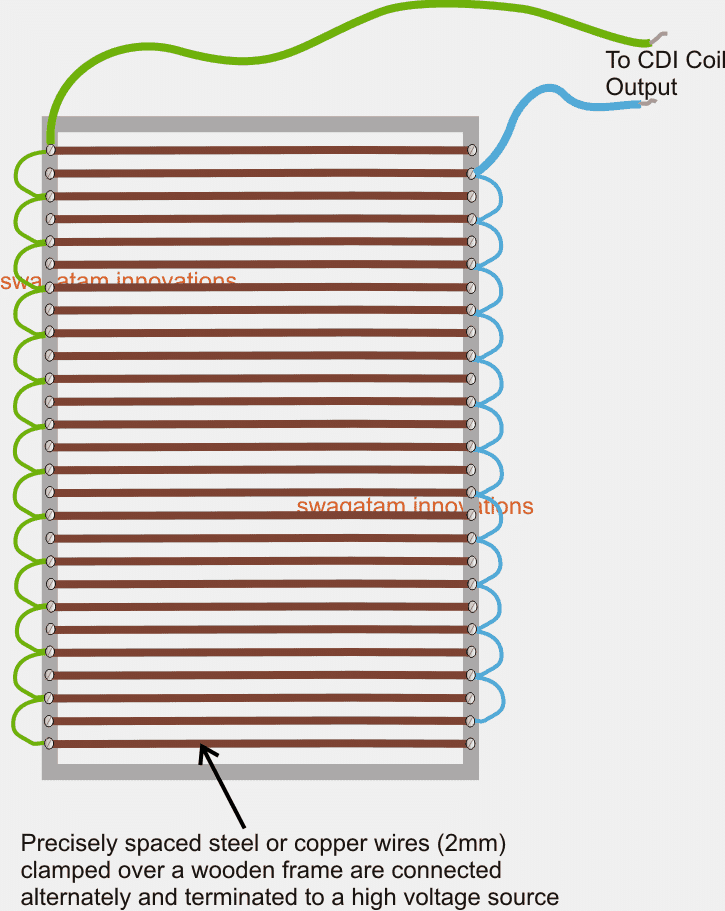

A saída do gerador de alta tensão ligado acima (bobina CDI) deve ser integrada com o design de armadilha de malha mostrado abaixo:
Fazendo a malha de eletrocussão
A armadilha de malha do eletrocutor é feita anexando fios de aço rígido ou cobre dentro de uma estrutura de madeira resistente, da maneira mostrada acima… os fios são então conectados alternadamente usando pequenos pedaços de fios de conexão.
As extremidades comuns dos dois conjuntos de malha dispostos alternadamente são então terminadas na bobina CDI ou no gerador de alta tensão.
Uma vez que a bateria utilizada para alimentar o gerador de alta tensão necessita ser carregada com um painel solar, torna-se imperativo um circuito simples de carregador solar, o mesmo pode ser construído exatamente como instruído no artigo seguinte
O amperímetro pode ser eliminado por não ser tão importante para a presente aplicação.
Há outro problema que precisa ser resolvido aqui, o circuito do gerador de alta tensão precisa permanecer desligado durante o dia enquanto a bateria está sendo carregada.

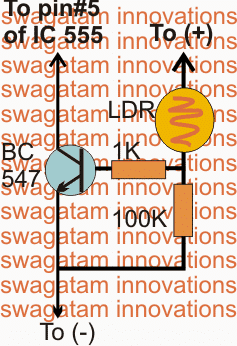

Isso pode ser implementado adicionando o seguinte circuito transistor/LDR simples com o pino 5 do IC 555 do estágio do gerador de alta tensão.
