O post explica um sistema de rede de gerador duplo para ser usado em duas casas separadas durante falta de energia e por meio de troca automática. A ideia foi sugerida pelo Sr. Ahmad.
A ideia e o objetivo do circuito
Obrigado por postar os circuitos novos e úteis. Eu sou um dos interessantes em seu site. Este trabalho é muito bem feito e uma boa informação com as melhores explicações de detalhes. Tanto para amadores como para profissionais.
Caro senhor. Eu tenho uma idéia sobre o disjuntor com diferentes opções de circuito. Em poucas palavras, este circuito fará as seguintes coisas:
1. Tem duas entradas de rede diferentes: ambas para até 220 volts com uma é 3.A Max. O segundo é 8.A Max. 2. Possui duas saídas de rede diferentes: ambas com a mesma entrada com corrente limitada a Max é 1.A dreno nas saídas. 3. Deve-se trocar a energia da entrada A para a saída B ou da entrada B para a saída A. Se suponha que:
A tem alimentação principal com o mesmo tempo B tem uma ausência ou falha de alimentação Então – A dá a B a eletrificação com corrente limitada a 1 ampere máx. B tem energia principal com o mesmo tempo A tem uma ausência ou falha de energia Então – B dá a A eletrificação com corrente limitada a 1 ampere máximo. Se A ou B a corrente máxima for superior a 1 ampere no dreno – o circuito deve quebrar então depois de um tempo volta a eletrificar novamente conforme as regras quando A ou B tem uma falta ou falha de energia. Agora, se as entradas A e B tiverem eletricidade, o circuito não deverá fornecer nada nas saídas.
De acordo com as regras eu fiz a parte dele usando o ic 4077, que é gate do XNOR e como meu background é Ciência da Computação. Conheço os portões então estudei b antes sobre isso, porém, tenho interesse em fazer esses circuitos. Meu conhecimento de eletrônica é pequeno, mas fiz alguns circuitos funcionais. Conheço bem os componentes.

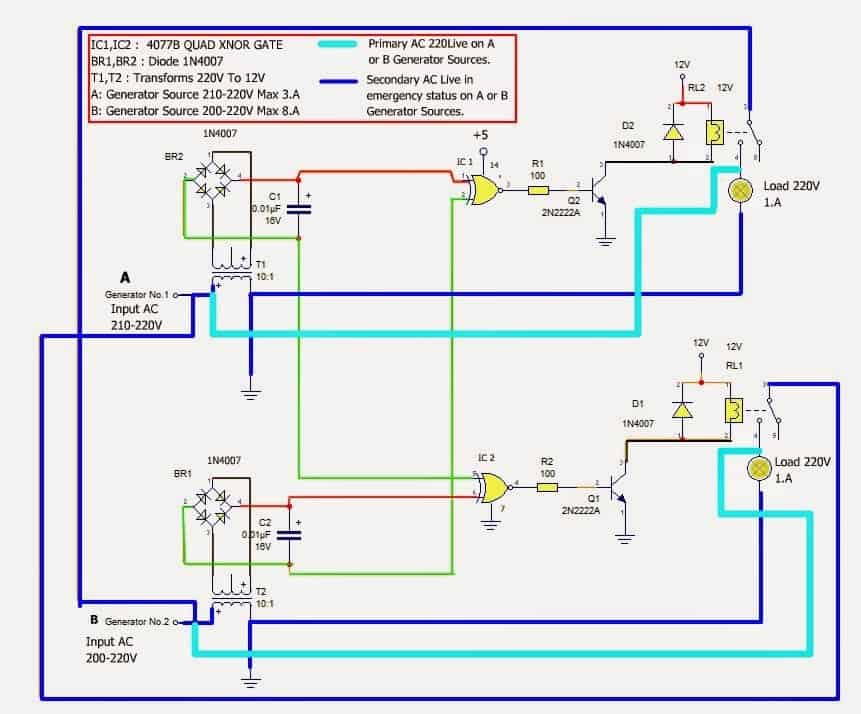

Então, aqui está o circuito que eu criei através do Circuit Wizard. e está funcionando bem como apenas:
A tem rede elétrica ao mesmo tempo que B tem uma falta ou falha de energia Então – A dá a B a eletricidade. B tem rede elétrica com o mesmo tempo A tem uma falta ou falha de energia Então – B fornece A eletricidade. Se as entradas A e B tiverem eletricidade, o circuito não deverá fornecer nada nas saídas.
Então, ele precisa de coisas adicionais, como controle de correntes para 1 ampere limitado sempre que possível. também precisa de temporização para voltar a ligar a eletricidade para uma falta ou falha de energia nos pontos de A ou B. o atraso pode ser de até 1 minuto.
Finalmente, eu preciso de algumas informações sobre como fazer isso na supervisão, então você poderia me ajudar por favor? Anexei a imagem do circuito neste e-mail.
Na verdade, este circuito tem um método particular para funcionar como um estado de linha de rede de emergência, por exemplo, de duas casas com dois geradores próprios. Sempre que uma das casas tiver eletricidade, a outra casa também se alimentará com isso, com corrente limitada e opção limitada.
Então, se a casa nº 1 tiver um gerador de energia de 8A no máximo … ->
Então B é a casa No.2 pode levar um pouco de corrente elétrica. Isso é apenas se a Casa No.2 parou seu próprio gerador para descansar um pouco depois de trabalhar.
Se, novamente, a Casa No.2 tiver o Gerador alimentado por 3A max …-> Então a Casa No.1 pode receber um pouco de corrente de eletricidade.
Isso é apenas se a Casa No.1 parou seu próprio gerador para descansar um pouco depois de trabalhar.
Em geral, se a Casa No1. dá casa n°2 ou vice versa.. deve tomar amperagem de 1.A o máximo possível também em caso de superação então esse circuito vai travar e voltar depois de 1 minuto ou menos.
Isso é suficiente para linhas de emergência sem nenhum efeito da corrente da casa de origem.
Além disso, esses geradores podem funcionar na sincronização, mas nem sempre. Assim, quando ambos trabalham não há necessidade de House No.1 dá House No.2 ou vice-versa no caso de ambos os seus próprios geradores de energia funcionando.
Então, neste caso não precisa dar nada na saída devido medo de curto do perigo de duas redes AC atendidas.
Além disso, este circuito pode usá-lo em outras diversas aplicações, se tiver controle total para frear qualquer rede AC ao mesmo tempo. ou outra coisa como um inversor para ligá-lo diretamente à rede sem erros ou risco na rede da casa e no inversor.
Isso pode ser um trabalho, então só agora tenho uma ideia e tentarei fazer isso se você me ajudar. Posso fornecer mais informações se necessário.
Obrigado mais uma vez e desejo-lhe uma ótima hora do dia!
Anexei diagrama de circuito para mais detalhes.
Muitas felicidades,
Ahmed
Um Design Estranho
1) O circuito parece incorreto de várias maneiras
2) O emissor dos transistores está conectado com a rede elétrica e não com o negativo da ponte.
3) As entradas do portão são cruzadas, portanto, se um dos geradores não tiver energia, o portão relevante não terá sinal definido para detectar e poderá travar em uma zona indefinida.

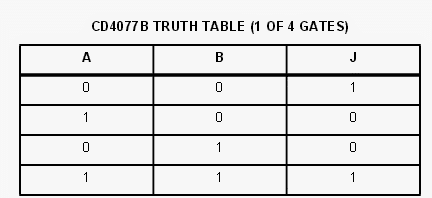

O IC 4077 tem a seguinte tabela verdade, então relacionar isso com o circuito acima parece confuso:
Para mim, o circuito parece perigoso.

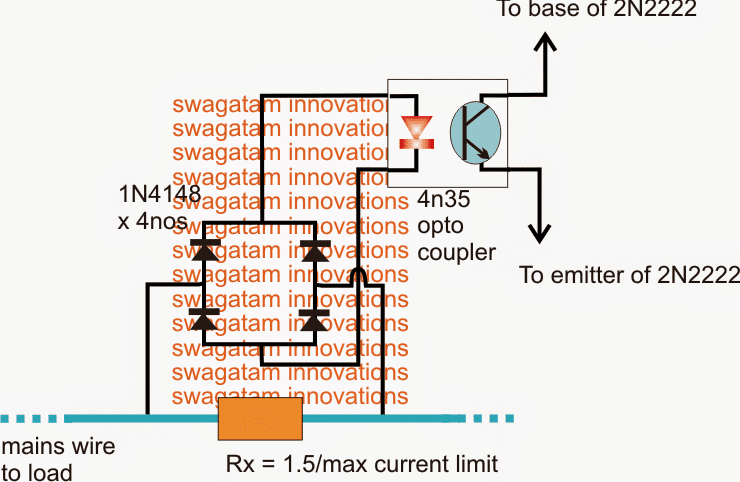

O circuito limitador de corrente
Conforme solicitado na discussão acima, o limite de corrente entre as duas saídas do gerador pode ser controlado pela adição de um pequeno estágio de circuito conforme indicado no diagrama a seguir:
O recurso de atraso de tempo também pode ser implementado facilmente introduzindo as portas não utilizadas do IC 4077, no entanto, a menos que o ponto 3) seja corrigido ou endereçado, não será bom atribuí-lo no circuito.
