O post discute um circuito inversor UPS on-line simples de 220 V a 220 V CC. A ideia foi solicitada pelo Sr. Taiye.
Especificações técnicas
Pretendo construir um UPS de 1000 watts com um conceito diferente (inversor com entrada de alta tensão dc).
Vou usar um banco de baterias de 18 a 20 baterias seladas em série cada 12 volts/ 7 Ah para fornecer um armazenamento de 220+ volts como entrada para um inversor sem transformador.
Você pode sugerir um circuito mais simples possível para este conceito que deve incluir um carregador de bateria + proteção e comutação automática por falha de rede. Mais tarde incluirei uma entrada de energia solar também.
O design

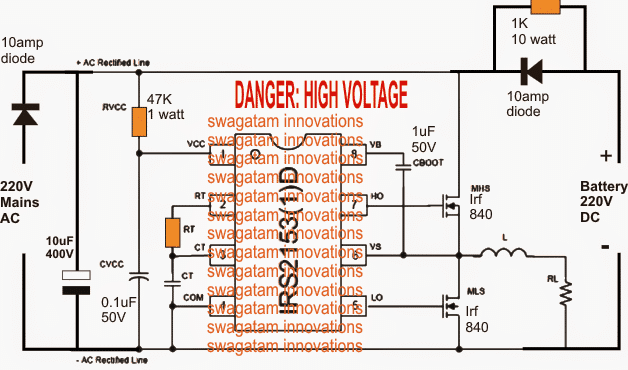

Um projeto muito simples pode ser visto no diagrama acima para o circuito inversor de UPS de 220 V CC proposto. Graças ao IC IRS2153 da International Rectifiers que tem tudo incluído dentro de um pacote para a implementação necessária.
Basicamente, o IC é uma unidade de driver de mosfet de meia ponte especializada com todos os parâmetros de segurança necessários integrados, para que não precisemos nos preocupar com isso enquanto construímos um circuito inversor de meia ponte personalizado.
Como pode ser visto no diagrama, quase não há nada complicado, trata-se apenas de integrar a entrada de rede e uma bateria com classificação equivalente no outro lado para implementar um circuito UPS on-line de 220V sem complicações, que é de estado sólido em design, silencioso e sem transformador.
O Rt e o Ct são selecionados adequadamente para atingir a frequência necessária de 50 ou 60Hz para a carga de saída.
Isso pode ser feito usando a seguinte fórmula:
f = 1/1,453× Rt x Ct, onde Ct estará em Farads, Rt em Hz e f em Hz.
L1 pode ser selecionado com alguma experimentação para que os harmônicos de onda quadrada possam ser controlados de forma favorável.
Aqui, para evitar complicações, um recurso de corte automático de sobrecarga não está incluído, em vez disso, um recurso de carga lenta é escolhido para carregar a bateria. Isso pode levar um tempo relativamente maior para que a bateria seja carregada, mas os perigos de sobrecarga são eliminados e reduzidos a níveis seguros.
Os resistores de 1K 10 watt determinam a taxa de carregamento da bateria, opcionalmente a bateria pode ser carregada através de um circuito de carregador externo adequado.
ATUALIZAR:
Como um IC de driver de meia ponte é usado no projeto acima, a saída será uma saída de meia onda, o que significa que para uma entrada de 310 V CC a saída será de cerca de 130 V RMS, embora os picos ainda sejam de 310 V
Para obter uma onda completa ou um RMS completo de 220V, substitua o circuito de meia ponte por um circuito IC de driver de ponte completa
