O post explica um circuito simples de secador de pano elétrico caseiro usando um conjunto de bobina de aquecedor de ferro que pode ser usado para secar roupas em casa durante a estação chuvosa ou em condições nubladas. A ideia foi solicitada pelo Sr. Nelson.
Objetivos e Requisitos do Circuito
- Li alguns dos tópicos explicados em seu site e fiquei muito impressionado com seu profundo conhecimento nesta área e sua vontade de compartilhá-lo com o mundo.
- Eu sinto que você é a pessoa exata a ser abordada para aconselhamento/ajuda, pois tenho tido uma ideia de desenvolver algo que possa secar panos durante a estação chuvosa.
- É um equipamento que terá bobinas de aquecimento semelhantes a um aquecedor de ambiente e panos secos por sopro de ar quente (alimentado eletricamente).
- Por favor, conselhos sobre como criar um desenho, pois gostaria de fazer um protótipo e estudar o mercado para ver se posso começar a vendê-lo.
O design
Um secador de roupa usando eletricidade doméstica pode ser caro, pois consumiria muita eletricidade e refletiria o mesmo em nossas contas de serviços públicos.
Portanto, a principal questão que precisa ser observada é o nível de eficiência do sistema através do qual a saída mais econômica pode ser alcançada.
Usar um ventilador e uma bobina de aquecimento para secar roupas pode tornar o design altamente ineficiente, pois a aplicação de brisa tenderia a forçar a bobina de aquecimento a esfriar, causando maior consumo de eletricidade, portanto, essa ideia poderia resultar em um design ineficiente e mais caro.
A ideia deve ser aquecer as roupas mantendo-as bem próximas da bobina de aquecimento e cuidando para que as roupas não entrem em contato direto com as roupas, um exemplo de configuração pode ser visto abaixo:
Diagrama de circuito
Aqui vemos uma plataforma plana que possui uma série de bobinas de aquecimento espalhadas por toda a área da mesa.
Em vez de pendurar as roupas, elas são espalhadas sobre essa mesa ou plataforma para iniciar o processo de secagem.

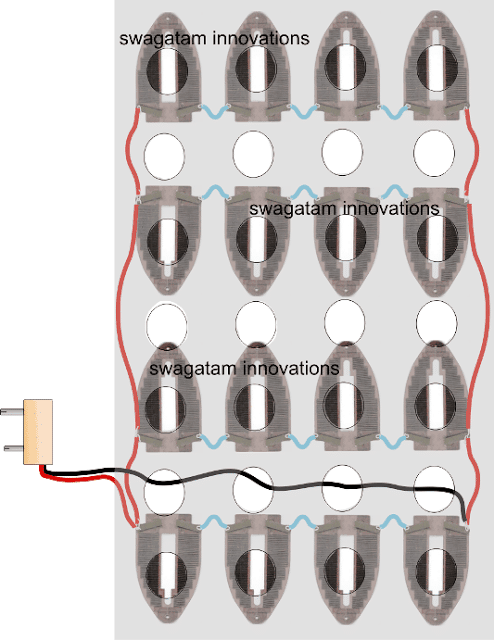

Para as bobinas de aquecimento, simplesmente usamos 4 nos de bobinas de ferro em série, cada uma com capacidade nominal de 1000 watts, e adicionamos ainda 4 conjuntos de séries em paralelo para fazer uma configuração geral de bobinas de aquecimento série/paralelo de 1000 watts, conforme mostrado abaixo:
Fiação das bobinas do aquecedor
Para fazer um circuito de secador de roupa caseiro, podemos instalar o conjunto da bobina do aquecedor mostrado acima sobre uma mesa de madeira com uma folha de mica coberta em sua superfície. A folha de Mica deve ser grossa o suficiente e cobrir toda a área do conjunto da bobina para que as bobinas fiquem perfeitamente isoladas da mesa de madeira.
Em cima desta bobina, colocamos outra folha de mica semelhante. Mas aqui nos certificamos de que a folha seja perfurada com furos para que o calor possa se dissipar desses furos e reforçar o processo de secagem das roupas que devem ser colocadas em cima dessa folha de mica.
De preferência, esses orifícios devem ser menores em diâmetro, mas maiores em quantidade para garantir o isolamento adequado do tecido da serpentina do aquecedor e exposição máxima ao calor emanado do conjunto da serpentina.
O arranjo pode ser examinado com a seguinte figura:
Usando mica para isolamento e calor
Usando um ventilador para secar roupas
Se você achar a ideia acima inadequada e considerar o conceito de soprador de ar como a melhor opção, o mesmo pode ser implementado simplesmente pendurando o conjunto da bobina acima na frente de um ventilador de mesa ou ventilador com suporte, de modo que o ar quente seja lançado nas roupas penduradas do outro lado da bobina.
Qualquer outra forma de bobina de aquecimento pode ser tentada em vez do acima.
No entanto, de acordo com minha avaliação, a ideia anterior sem ventilador parece muito eficiente em termos de consumo de energia elétrica e por iniciar um processo de secagem rápida das roupas.
ADVERTÊNCIA: O CIRCUITO DE SECADOR DE PANO EXPLICADO ACIMA ENVOLVE CA DE CORRENTE ALTA LETAL, O CONSTRUTOR OU O USUÁRIO É ACONSELHADO A TER EXTREMO CUIDADO AO MANUSEAR O EQUIPAMENTO DISCUTIDO.
