O artigo discute uma configuração para testar MOVs que são dispositivos especiais especificados para absorver altas correntes de surto instantâneas que podem ocorrer acidentalmente em nossas linhas elétricas principais. A ideia foi solicitada pelo Sr. Kevin
Especificações técnicas
Sou Kevin Montañez, um estudante universitário de Engenharia Elétrica aqui em Cebu, Filipinas. Como eu disse antes, eu vou voltar para você se eu tiver mais perguntas.

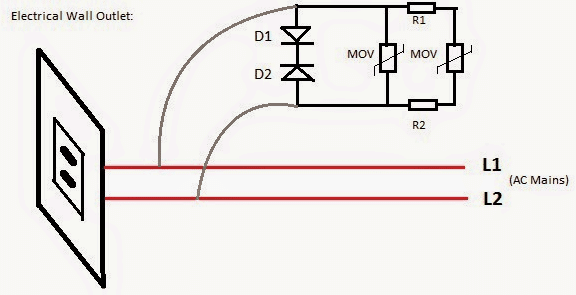

Espero que você entretenha minha pergunta novamente. Em anexo está o circuito de proteção contra surtos que decidimos para nossa pesquisa/tese em grupo. Esta é apenas uma parte do nosso projeto que é ter uma proteção segura embutida para tomadas de parede usando 2 diodos com cátodos conectados entre si e MOVs.
Embora você tenha recomendado antes usar termistor NTC em vez de fusível ou diodos, mas estou preocupado que custe muito mais do que os diodos. Estas são as minhas perguntas:
1. Aqui nas Filipinas, não é praticado ter aterramento na maioria dos prédios residenciais, a menos que tenham prédios residenciais para pessoas ricas, é claro.
Muitos edifícios aqui são conectados linha a linha em vez de linha a terra, como praticado no exterior. Uma das características do MOV é absorver o excesso de tensão, onde sua resistência cairá, eventualmente a corrente fluirá para ele e será absorvida.
A corrente absorvida será dissipada para a haste de aterramento. Minha pergunta é, como dissipar a corrente em uma conexão linha a linha?
Estou pedindo isso para que quando formos defender nossa tese, possamos testá-la na frente do painel, infelizmente a escola não é conectada linha-terra, e as tomadas não têm conexão de aterramento.
2. Como testar o varistor (MOV) para saber se realmente funciona? Se ele realmente absorve a tensão/corrente de surto? Digamos, por exemplo, se um motor for conectado em nossa tomada proposta, será necessária uma grande corrente de partida. Como verificar se o varistor realmente absorveu? De que instrumentos precisamos para realizar tais testes?
3. Como testar também os 2 diodos com cátodos conectados entre si?
4. Estou curioso também, já que você recomendou antes usar o termistor NTC, qual seria a classificação usual do termistor para esse tipo de aplicação? Como testar se funciona?
Estou orando para que você leia e responda o mais rápido possível. Anexarei meu endereço de e-mail se preferir responder por lá.
Você realmente é uma grande ajuda para nossa tese e seu blog e idéias são uma grande ajuda também, especialmente para nós estudantes. Por favor, ajude-nos a passar este assunto.
Muito obrigado por compartilhar seu conhecimento em Engenharia Elétrica! Gob te abençoe mais!!!
Atenciosamente,Kevin Montañez
Resolvendo a consulta de circuito
É necessário que um MOV seja conectado em LINHA e NEUTRO e não em LINHA e ATERRAMENTO, portanto, o aterramento pode não ser necessário para MOVs, basicamente, ele simplesmente precisa ser conectado nos terminais de entrada da rede de carga.
Um MOV é projetado para proteger contra surtos instantâneos de alta tensão que podem durar não mais do que alguns nano segundos… curto-circuito entre os terminais conectados.
No entanto, se esse pico se sustentar por um segundo, poderá fazer com que o MOV seja destruído e pegue fogo.
Para demonstrar como testar um MOV, você precisaria de uma fonte de 600 V CA derivada aumentando os 220 V domésticos através de um autotransformador e configurar o circuito conforme mostrado no diagrama.

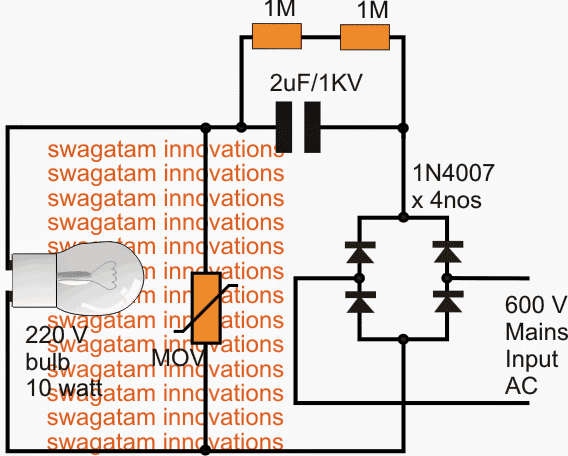

Configuração do circuito
A figura mostra uma rede em ponte que retifica os 600 V AC para 700 V DC e este DC é então disparado através do circuito MOV carregando uma lâmpada vulnerável de 220 V, 10 watts.
Isso é feito através de um capacitor de 2uF/1KV para proteger o MOV, pois ele não foi projetado para lidar com altos surtos sustentados.
Normalmente, a lâmpada conectada queimaria instantaneamente quando submetida a esses 700 V massivos, mas espera-se que o experimento mostre como a tensão maciça é absorvida e neutralizada com sucesso pelo MOV, salvando a vida da lâmpada.
A configuração do diodo não é recomendada, porque os diodos TVS podem agir como um curto-circuito se forem destruídos, isso significaria que os fios pegavam fogo ou os fusíveis queimavam.
Um NTC pode ser selecionado de acordo com suas especificações de classificação de tensão máxima, esta classificação de tensão determinará quanta alta tensão instantânea o dispositivo está classificado para restringir.
