O post explica um método simples de ligar automaticamente um ventilador inversor sempre que a unidade estiver operando no modo de carregamento ou no modo inversor, para garantir o resfriamento ideal dos dispositivos de energia internos. A ideia foi solicitada pelo Sr. Sudip Bepary.
Objetivos e Requisitos do Circuito
- Acabei de comprar uma nova placa de ups de onda senoidal (850va) (pic16f72)… Está funcionando bem. Mas, esta placa não tem terminal de ventoinha.
- Meu transformador e Mosfet está ficando quente na condição de inverter e carregar.
- Então, por favor, responda-me com um guia adequado para conectar o resfriamento DC nesta placa à qual o ventilador pode ligar no momento do carregamento e da inversão.
- Por favor, por favor, por favor me ajude com este problema.
O design
A ideia solicitada para um circuito de ligar automático do ventilador do inversor enquanto o inversor está no modo de inversão ou no modo de carregamento pode ser implementada usando o seguinte conceito explicado:

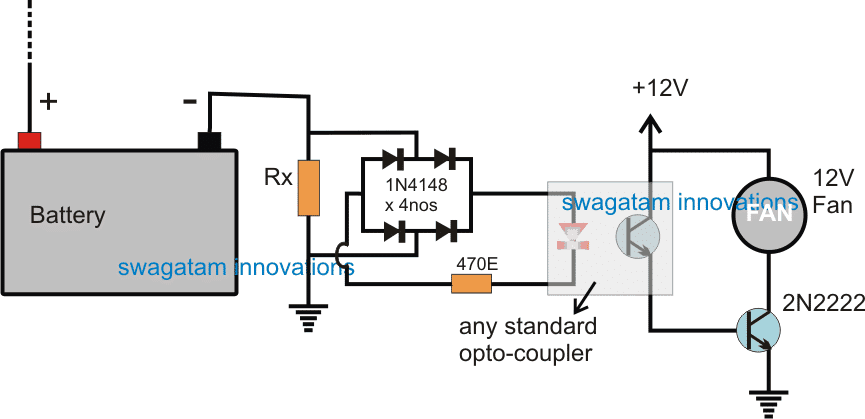

Como pode ser visto na figura, o negativo da bateria é conectado a um resistor Rx em série, de modo que qualquer corrente, seja do carregador ou do inversor, passe por esse resistor durante as operações independentes.
Isso implica que, durante qualquer uma das operações, o resistor Rx é capaz de gerar uma quantidade proporcional de queda de potencial sobre si mesmo, permitindo que o circuito sensor conectado responda a essa tensão desenvolvida.
Um retificador de ponte também pode ser visto conectado em Rx para garantir que ele sempre produza uma tensão de polaridade única, independentemente da polaridade da corrente que pode estar passando por Rx.
Por exemplo, durante o carregamento da bateria, a polaridade da corrente pode ser o oposto em comparação com a polaridade do modo de inversão, no entanto, o retificador de ponte corrige ambas as possibilidades e oferece uma saída de polaridade única para o próximo estágio, que é um estágio de acoplador óptico.
O LED do optoacoplador acende sempre que a bateria é operada por algum método e isso é instantaneamente convertido em uma tensão de disparo para o BJT 2N2222 associado ao transistor optoacoplador.
O 2N2222 junto com o transistor opto é configurado no modo Darlington para garantir um alto ganho para os pares BJT que por sua vez garante que o valor Rx possa ser selecionado para ser o menor possível, permitindo assim uma resistência mínima para as operações do inversor.
Assim que o 2N2222 o conduz, ligue o ventilador conectado que começa a resfriar os dispositivos vitais do inversor e garante que eles nunca fiquem quentes e vulneráveis durante o processo de carregamento ou enquanto o inversor estiver no modo de inversão.
Calculando o resistor limitador de corrente
O valor Rx pode ser selecionado com alguma tentativa e erro. Espera-se que o LED ilumine apenas ligeiramente em torno de 0,7 V, portanto, a fórmula para calcular Rx pode ser expressa como
R = V/I = 0,7/I
I (current0) pode ser selecionado para ser 50% da corrente de carga calculada, uma vez que nesta corrente os dispositivos de energia podem estar apenas esquentando.
Vamos supor que se a corrente de carga for de 10 amperes, a fórmula pode ser tratada da seguinte maneira
R = 0,7/5 = 0,14 ohms
Da mesma forma, outros valores proporcionais de Rx podem ser calculados para iniciar com sucesso o interruptor automático do ventilador do inversor proposto durante o carregamento e o modo de inversão da unidade.
