Faça este circuito de luz de inundação LED de 1000 watts

O artigo discute um circuito simples de luz de inundação LED de 1000 watts que pode ser feito com muita facilidade até mesmo por um leigo. O circuito foi solicitado pelo Sr.Mike, vamos saber mais sobre o pedido e os detalhes do circuito:

Especificações técnicas:

Olá do Canadá!!

Meu nome é mike . obrigado por seu trabalho . seria possível para você, se você tiver tempo! para me fazer um projeto para um reator eletrônico de 1000 watts para lâmpada de iodetos metálicos? uma variável seria ainda melhor.

Eu tenho 120 volts aqui,
Algo simples de construir, se possível
muito obrigado e feliz ano novo
Mike

Analisando o Conceito de Circuito

Olá Mike! Obrigado!

Um reator de 1000 watts vai ser difícil para mim projetar, tentei achar na net mas não encontrei.

A propósito, você pode optar por LEDs em vez do tipo de lâmpada proposto para melhor eficiência e luz.

E um feliz ano novo para você também!

Cumprimentos.

Projetando uma lâmpada LED de 1000 Watts

Uma lâmpada LED de 1000 watts pode ser projetada conectando 1000 nos de LEDs de 1 watt em uma PCB adequadamente projetada ou usando 10 nos de LEDs de 100 watts juntos.

Na verdade, um módulo de LED de 100 watts também consistiria em 100 nos de LEDs de 1 watt conectados internamente.

A unidade pode ser projetada incorporando 10 nos de LEDs de 100 watts em paralelo para gerar os 1000 watts pretendidos de luz de inundação branca.

O projeto não envolveria muita complexidade, todos os 10 módulos podem ser conectados em paralelo com seus respectivos resistores limitadores de corrente.

Como cada módulo de 100 watts exigiria no máximo 36V, o consumo de corrente seria em torno de 100/36 = 2,7 amperes. Portanto, o resistor limitador seria R = (36 – 32)/2,7 = 1,5 Ohms/5 watts.

32v é a tensão direta assumida do módulo de 100 watts.

No entanto, há uma desvantagem com o design acima, ele requer uma fonte de 36V, que é um valor bastante estranho e seria difícil adquirir um smps adequado ou um transformador com essa classificação.

A integração de 1000 nos de LEDs de 1 watt pode parecer uma tarefa muito demorada, mas forneceria a liberdade de projetar o módulo para qualquer fonte de tensão desejada.

Por exemplo, se você quiser que o módulo funcione com uma fonte de 12V, você pode conectar 3 nós desses LEDs em série e conectar todas essas séries em paralelo. Da mesma forma, com uma fonte de 24V, 6 nós podem ser ligados em série e depois em paralelo.

De preferência, usar LEDs de 1 watt parece mais confortável, pois eles podem ser adaptados de acordo com as preferências do usuário.

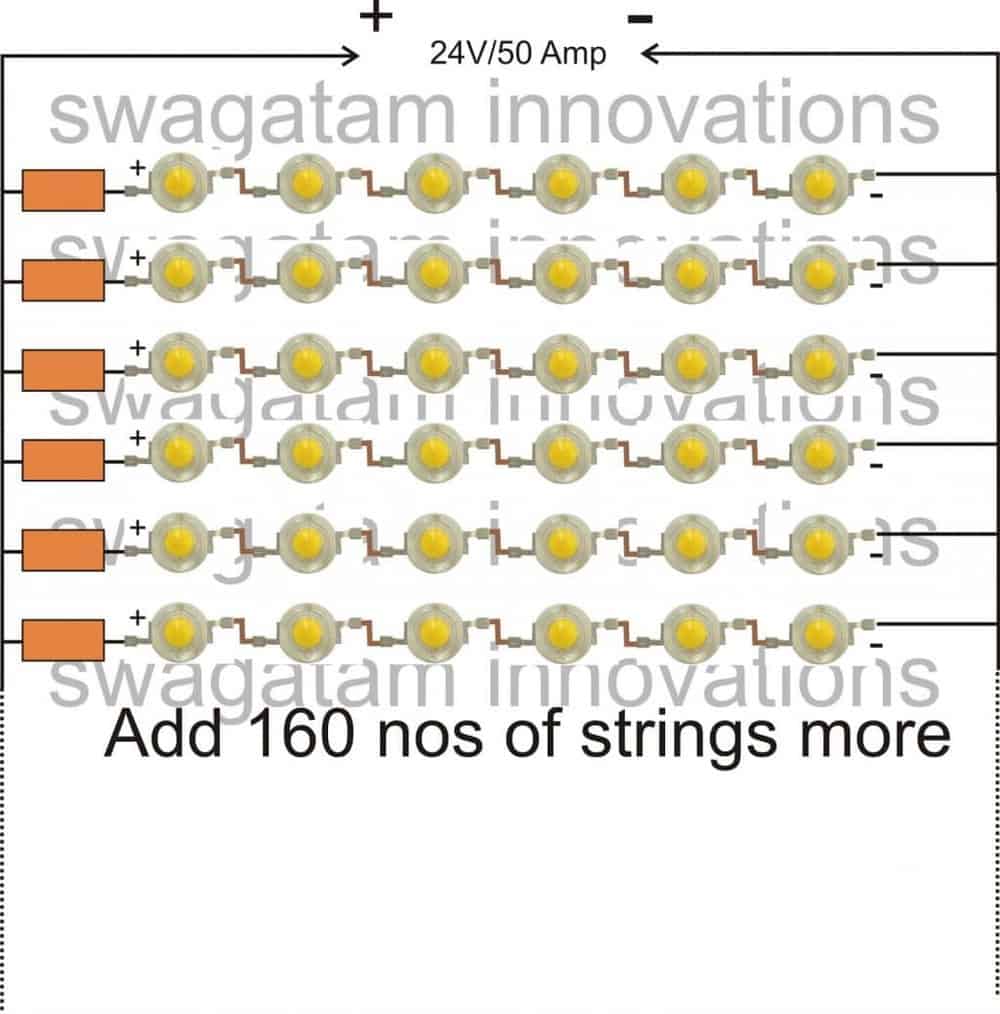

O diagrama a seguir mostra como conectar LEDs de 1 watt em série e paralelo para implementar um circuito de holofote de 1000 watts.

Para facilitar a fiação, uma fonte de 24V é selecionada aqui, o que nos permite colocar 6 nos de LEDs de 1 watt em série e fazer a quantidade adequada deles em paralelo para que o valor final chegue próximo à marca de 1000 watts.

Calculando o resistor limitador de corrente

Ao todo 1000/6 = 166 nos de strings podem ser usados ​​aqui, devido à falta de espaço todas as conexões não puderam ser incluídas no diagrama. O valor do resistor é novamente encontrado com a ajuda da fórmula:

R = {24 – (3,3×6)}/0,3 = 14 ohms

potência = {24 – (3,3×6)} x 0,3 = 1,26 watts ou simplesmente usar 2 watts ficará bem

A montagem deve ser feita sobre um tipo de PCB de absorção de calor à base de alumínio.
