O post explica a construção passo a passo de uma unidade de “ajuda de terceira mão” para auxiliar os trabalhos de solda de PCB, a fim de tornar o trabalho muito mais fácil. O gadget pode ser muito útil, especialmente para os novos amadores.
O projeto foi construído e apresentado pelo Mestre Ss kopparthy.
Vamos aprender todo o procedimento.
O Conceito de Circuito
Caro senhor, eu sou ss kopparthy.
Aqui vou dar explicação, procedimento de confecção, peças necessárias, características, e tudo mais passo a passo de como fazer uma AJUDA CASEIRA DE TERCEIRA MÃO.
PARA SOLDA COM EXAUSTÃO DE FUMOS.
Veja como… MATERIAIS NECESSÁRIOS:
1) Prancha de madeira, de preferência 9 polegadas de comprimento e 5 polegadas de largura e espessura de 2 centímetros,
2) máquina de perfuração, brocas,
3) alicate de corte,
4) pistola de cola ou qualquer agente de vedação como m-seal,
5) três clipes de crocodilo,
6) tubo de aço espiral flexível, ou um fio de aço forte fará, 4 metros ou conforme a exigência,
7) Dois ou mais LEDs brancos e um exaustor de CPU de 12VDC,
8) adaptador 12V dc,9) alguns fios de conexão e 10) ferro de solda com ferramentas de solda 11) Quatro peças de madeira de dimensões-1cm de espessura, 2cm de comprimento e 2cm de altura.
DESCRIÇÃO DO CIRCUITO:
Esta mão amiga é muito fácil de fazer e inclui a função de sugar os fumos venenosos que saem durante a soldadura e tem dois Led’s brancos que proporcionam uma melhor visão durante a soldadura.
Você pode até incluir mais LEDs em paralelo com os LEDs existentes usando resistores de 1k se quiser e fixar os LEDs na ventoinha usando cola ou até mesmo usar tubos separados para LEDs para que você possa apontar esses LEDs para o local específico durante a soldagem ……
PROCEDIMENTO DE REALIZAÇÃO:

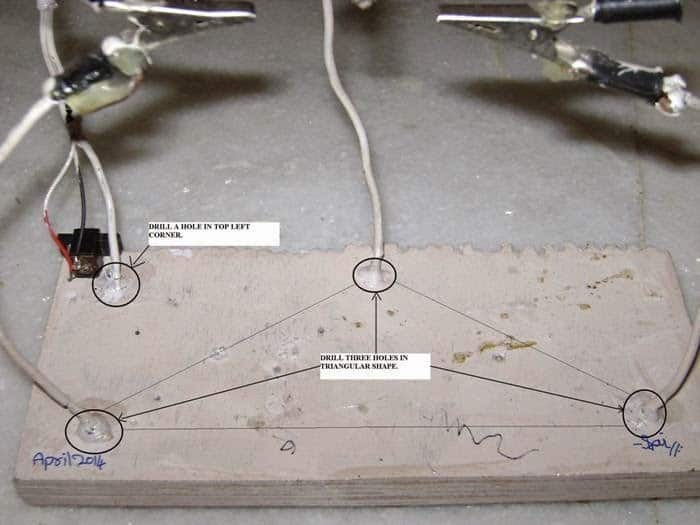

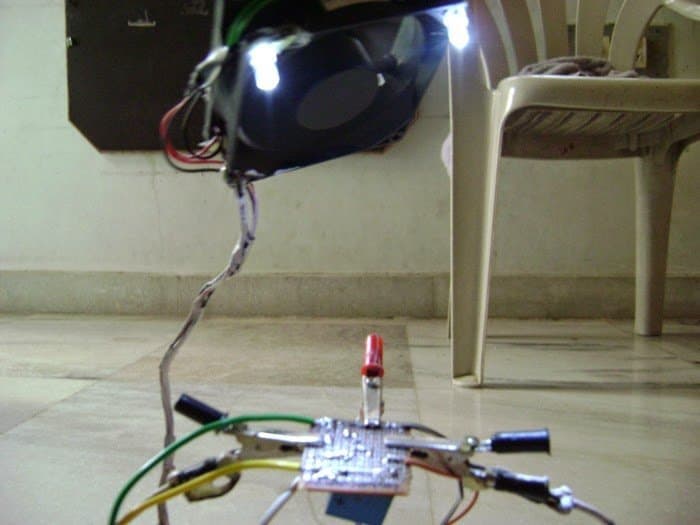

Primeiro, pegue a prancha de madeira e faça furos de modo que formem um triângulo quando unidos. Em seguida, faça um furo no canto superior esquerdo da tábua de madeira para fixação da tubulação de aço do exaustor em cuja parte superior será fixado o exaustor e os LED’s.

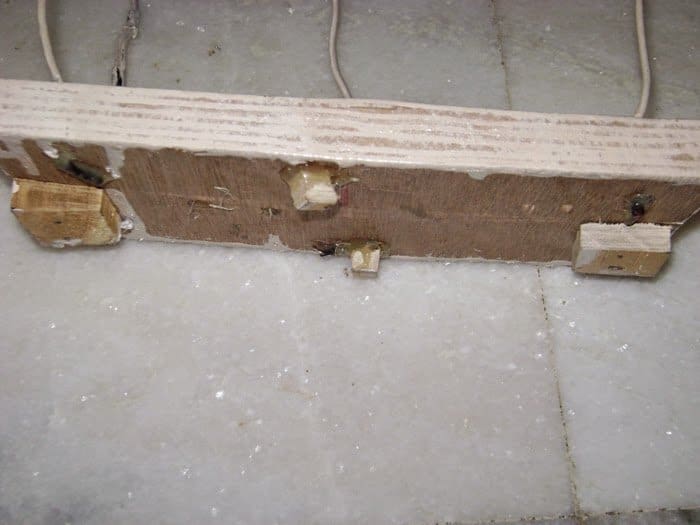

Agora pegue quatro peças de madeira de dimensões 1cm de espessura, 2cm de comprimento e 2cm de largura e fixe-as na parte inferior da prancha nos quatro lados para que o tubo de aço que sai quando fixado, não afete a estabilidade e todo o instrumento fique em pé as quatro peças de madeira (por favor, deixe as fotos de “perfurar” e “fixar peças de madeira” aqui enquanto postando no blog).
Agora pegue três tubos de aço de igual comprimento e fixe os três tubos em seu lugar (ou seja, nos três furos que são perfurados anteriormente em forma de triângulo). .
Em seguida, pegue outro tubo de aço cujo comprimento deve ser 4-5 cm maior do que os tubos cortados anteriormente.
Fixe este tubo no orifício do canto superior esquerdo usando cola quente ou m-seal (você pode até cortar dois desses tubos e fixá-los a uma distância que deve ser igual à distância entre dois orifícios adjacentes do ventilador para que o ventilador fique mais estável).
Deixe secar por 4-5 horas. Depois disso, pegue três clipes de crocodilo e empurre o tubo de aço no clipe. E conserte com cola quente e faça o mesmo com os outros dois.

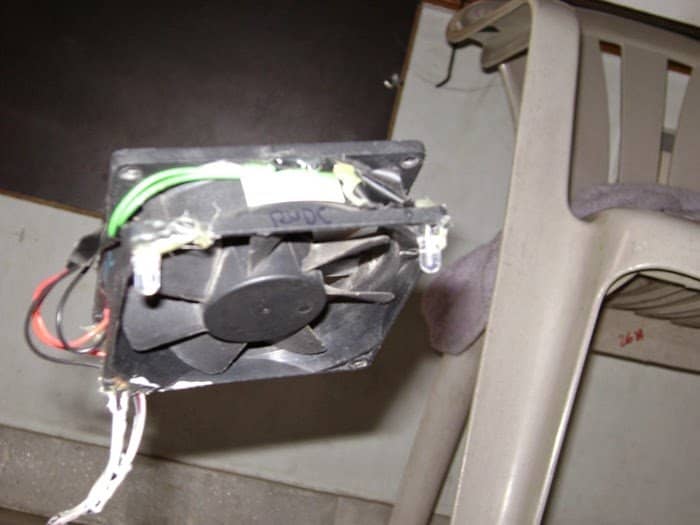

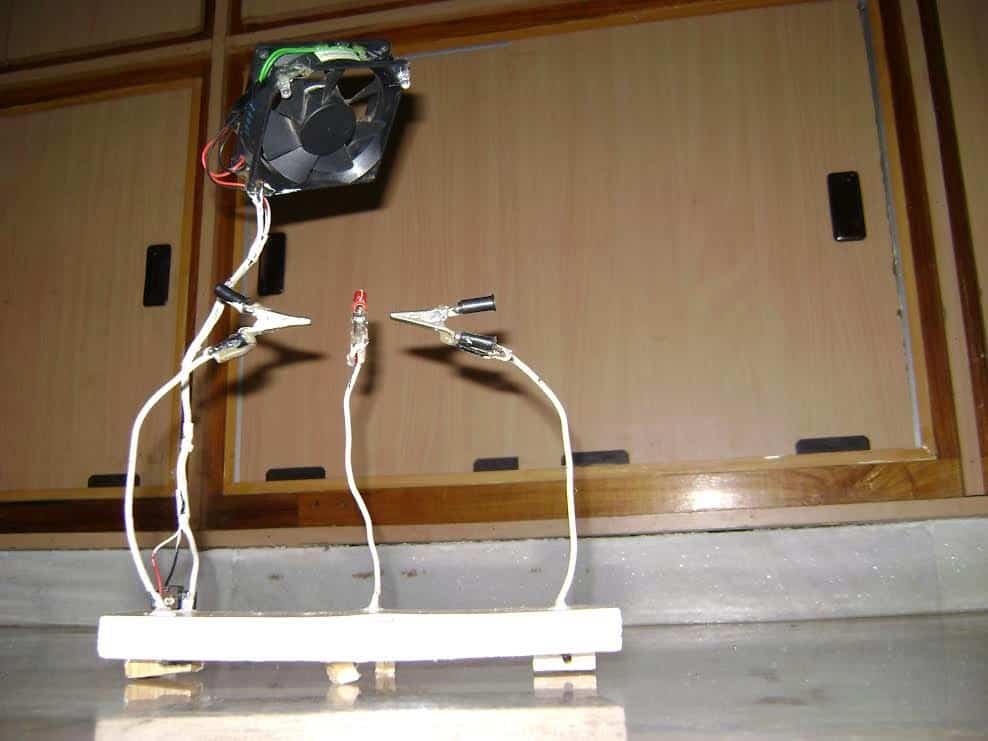

Deixe secar por algum tempo. Enquanto isso, pegue o exaustor e fixe os LEDs nos dois furos frontais usando cola e conecte os LEDs e o ventilador em paralelo e use resistores de 1k para LEDs brancos e traga os fios finais para baixo e conecte-os ao conector DC fêmea .
E em seguida, fixe o exaustor no tubo de aço que está no canto superior esquerdo, empurrando o tubo de aço em um dos orifícios do ventilador usando cola quente ou m-seal (use mais cola, caso contrário o ventilador não ficará estável durante o uso ).
Consertando o Jack DC

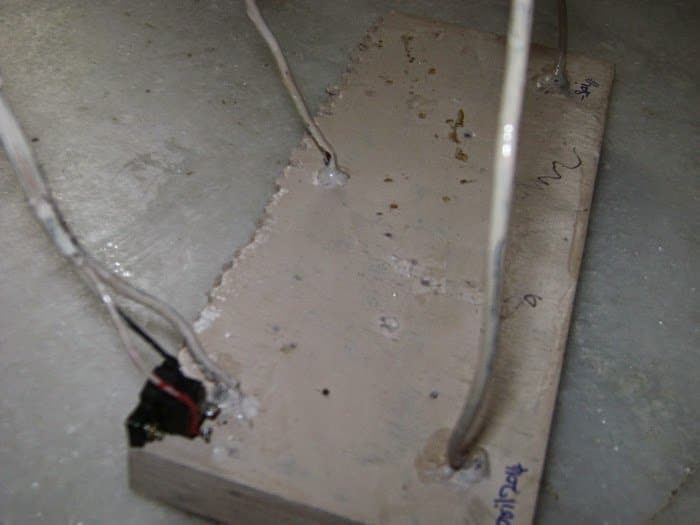

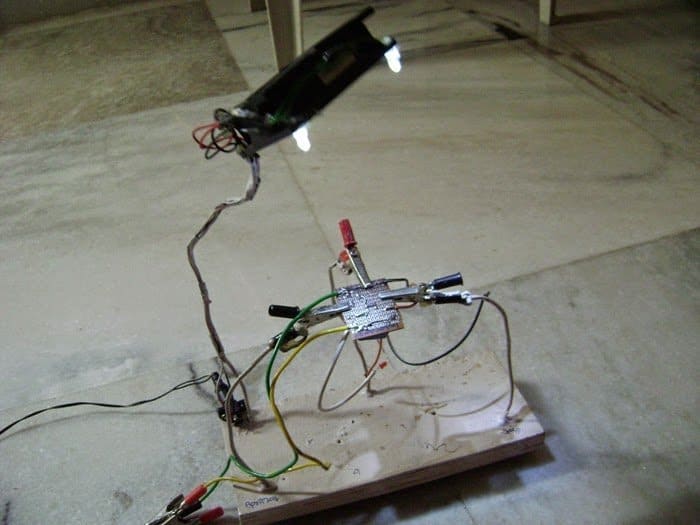

Agora fixe a tomada DC ao lado da tubulação do exaustor na prancha usando cola quente ou gotas de cola.
Agora mantenha todo o instrumento de lado para secagem. Após a secagem, você pode pintar a prancha de madeira com qualquer cor de sua preferência.
