Neste post vamos construir um carro robô que pode ser controlado usando um joystick em um link de comunicação sem fio de 2,4 GHz. O projeto proposto não é feito apenas como um carro RC, mas você pode adicionar seus projetos, como câmera de vigilância, etc. no carro.
Visão geral
O projeto está dividido em duas partes; o controle remoto e o receptor.
O carro ou a base, onde colocamos todos os componentes do nosso receptor, pode ser de tração nas três rodas ou nas quatro rodas.
Se você deseja mais estabilidade para o carro base ou se deseja dirigir o carro em superfícies irregulares, como ao ar livre, recomenda-se a base do carro com 4 rodas.
Você também pode usar o carro com tração nas 3 rodas, que oferece maior mobilidade ao girar, mas pode fornecer menos estabilidade do que a tração nas 4 rodas.
Um carro com 4 rodas, mas 2 motores também é viável.
O controle remoto pode ser alimentado com bateria de 9V e o receptor pode ser alimentado com bateria de chumbo-ácido selada de 12V, 1,3 AH, que tem uma pegada menor do que a bateria de 12V, 7AH e também é ideal para tais aplicações peripatéticas.
A comunicação de 2,4 GHz entre eles é estabelecida usando o módulo NRF24L01 que pode transmitir sinais de 30 a 100 metros dependendo dos obstáculos entre dois módulos NRF24L01.

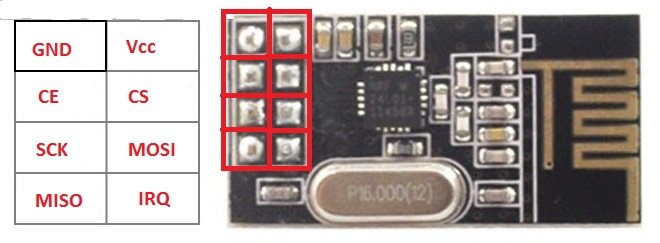

Ilustração do módulo NRF24L01:
Funciona em 3,3V e 5V pode matar o módulo, portanto, deve-se tomar cuidado e funciona no protocolo de comunicação SPI. A configuração do pino é fornecida na imagem acima.
O remoto:
O controle remoto é composto por Arduino (recomenda-se o Arduino nano/pro-mini), módulo NRF24L01, joystick e fonte de alimentação a bateria. Tente embalá-los em uma pequena caixa de lixo, que será mais fácil de manusear.

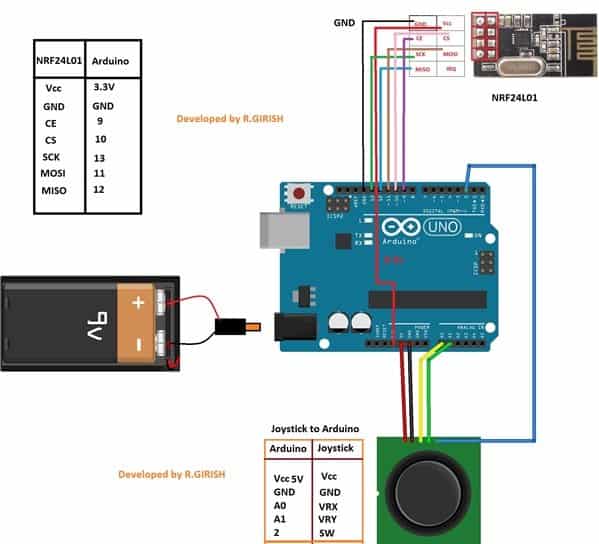

Diagrama esquemático para controle remoto:
As conexões de pinos para o módulo e joystick NRF24L01 são fornecidas no diagrama, se você sentir alguma confusão, consulte a tabela de conexões de pinos fornecida.

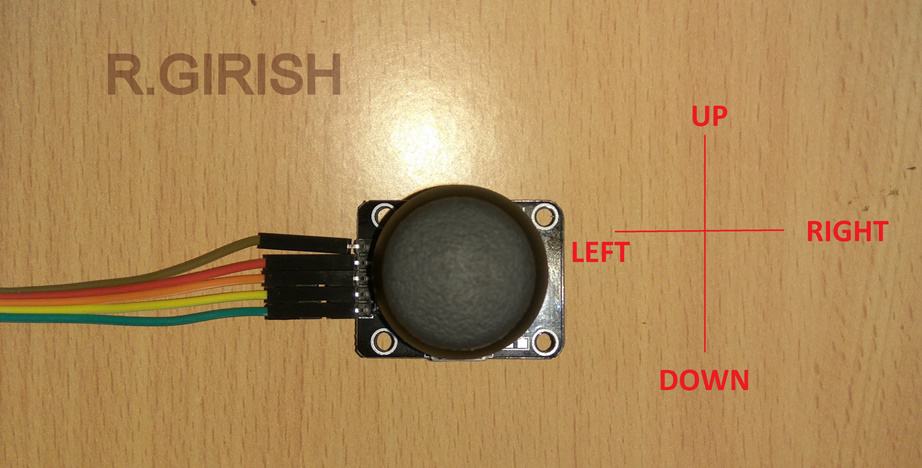

Movendo o joystick para frente (UP), reverso (Down), direita e esquerda, o carro se move de acordo.
Observe que todas as conexões dos fios estão no lado esquerdo, este é o ponto de referência e agora você pode mover o joystick para mover o carro.
Ao pressionar o joystick no eixo Z, você pode controlar a luz LED no carro.
Programa para o controle remoto:
//--------------Program Developed by R.Girish---------------//
#include
#include
#include
int X_axis = A0;
int Y_axis = A1;
int Z_axis = 2;
int x = 0;
int y = 0;
int z = 0;
RF24 radio(9,10);
const byte address[6] = "00001";
const char var1[32] = "up";
const char var2[32] = "down";
const char var3[32] = "left";
const char var4[32] = "right";
const char var5[32] = "ON";
const char var6[32] = "OFF";
boolean light = true;
int thresholdUP = 460;
int thresholdDOWN = 560;
int thresholdLEFT = 460;
int thresholdRIGHT = 560;
void setup()
{
radio.begin();
Serial.begin(9600);
pinMode(X_axis, INPUT);
pinMode(Y_axis, INPUT);
pinMode(Z_axis, INPUT);
digitalWrite(Z_axis, HIGH);
radio.openWritingPipe(address);
radio.setChannel(100);
radio.setDataRate(RF24_250KBPS);
radio.setPALevel(RF24_PA_MAX);
radio.stopListening();
}
void loop()
{
x = analogRead(X_axis);
y = analogRead(Y_axis);
z = digitalRead(Z_axis);
if(y <= thresholdUP)
{
radio.write(&var1, sizeof(var1));
}
if(y >= thresholdDOWN)
{
radio.write(&var2, sizeof(var2));
}
if(x <= thresholdLEFT)
{
radio.write(&var3, sizeof(var3));
}
if(x >= thresholdRIGHT)
{
radio.write(&var4, sizeof(var4));
}
if(z == LOW)
{
if(light == true)
{
radio.write(&var5, sizeof(var5));
light = false;
delay(200);
}
else
{
radio.write(&var6, sizeof(var6));
light = true;
delay(200);
}
}
}
//--------------Program Developed by R.Girish---------------//
Isso conclui o Remoto.
Agora vamos dar uma olhada no receptor.
O circuito receptor será colocado no carro base. Se você tem alguma idéia de adicionar seu projeto nesta base móvel, planeje a geometria corretamente para colocar o receptor e seu projeto para que você não fique sem espaço.
O receptor consiste em Arduino, módulo de driver de motor DC de ponte H dupla L298N, LED branco que será colocado na frente do carro, módulo NRF24L01 e bateria de 12V, 1.3AH. Os motores podem vir com carro base.

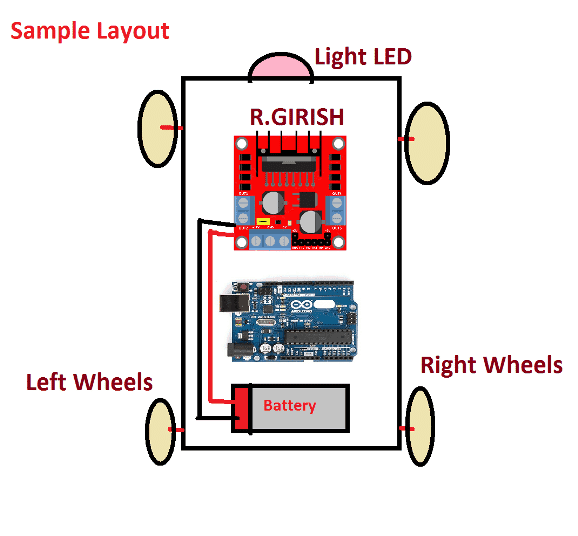

Diagrama esquemático para o receptor:
Observe que a conexão entre a placa Arduino e o NRF24L01 NÃO é mostrada no diagrama acima para evitar confusão de fiação. Consulte o esquema do controle remoto.
A placa Arduino será alimentada pelo módulo L298N; ele tem regulador de 5V embutido.
O LED branco pode ser colocado como farol ou você pode personalizar este pino de acordo com suas necessidades, pressionando o joystick, o pino #7 fica alto e pressionando o joystick novamente, o pino fica baixo.
Preste atenção aos motores do lado esquerdo e direito especificados no diagrama esquemático do receptor.
Programa para o Receptor:
//------------------Program Developed by R.Girish---------------//
#include
#include
#include
RF24 radio(9,10);
const byte address[6] = "00001";
const char var1[32] = "up";
const char var2[32] = "down";
const char var3[32] = "left";
const char var4[32] = "right";
const char var5[32] = "ON";
const char var6[32] = "OFF";
char input[32] = "";
const int output1 = 2;
const int output2 = 3;
const int output3 = 4;
const int output4 = 5;
const int light = 7;
void setup()
{
Serial.begin(9600);
radio.begin();
radio.openReadingPipe(0, address);
radio.setChannel(100);
radio.setDataRate(RF24_250KBPS);
radio.setPALevel(RF24_PA_MAX);
radio.startListening();
pinMode(output1, OUTPUT);
pinMode(output2, OUTPUT);
pinMode(output3, OUTPUT);
pinMode(output4, OUTPUT);
pinMode(light, OUTPUT);
digitalWrite(output1, LOW);
digitalWrite(output2, LOW);
digitalWrite(output3, LOW);
digitalWrite(output4, LOW);
digitalWrite(light, LOW);
}
void loop()
{
while(!radio.available())
{
digitalWrite(output1, LOW);
digitalWrite(output2, LOW);
digitalWrite(output3, LOW);
digitalWrite(output4, LOW);
}
radio.read(&input, sizeof(input));
if((strcmp(input,var1) == 0))
{
digitalWrite(output1, HIGH);
digitalWrite(output2, LOW);
digitalWrite(output3, HIGH);
digitalWrite(output4, LOW);
delay(10);
}
else if((strcmp(input,var2) == 0))
{
digitalWrite(output1, LOW);
digitalWrite(output2, HIGH);
digitalWrite(output3, LOW);
digitalWrite(output4, HIGH);
delay(10);
}
else if((strcmp(input,var3) == 0))
{
digitalWrite(output3, HIGH);
digitalWrite(output4, LOW);
delay(10);
}
else if((strcmp(input,var4) == 0))
{
digitalWrite(output1, HIGH);
digitalWrite(output2, LOW);
delay(10);
}
else if((strcmp(input,var5) == 0))
{
digitalWrite(light, HIGH);
}
else if((strcmp(input,var6) == 0))
{
digitalWrite(light, LOW);
}
}
//------------------Program Developed by R.Girish---------------//
Isso conclui o receptor.
Após concluir o projeto, se o carro se mover na direção errada basta inverter a polaridade do motor.
Se o seu carro base for 4 motores, conecte os motores esquerdos em paralelo com a mesma polaridade, faça o mesmo para os motores do lado direito e conecte ao driver L298N.
Se você tiver alguma dúvida sobre este carro RC de 2,4 GHz controlado por joystick usando Arduino, sinta-se à vontade para expressar na seção de comentários, você pode receber uma resposta rápida.
