Este artigo explica um tópico interessante, como converter o UPS do seu computador em UPS doméstico. Se você possui um computador de mesa, pode ter um no-break que pode alimentar seu computador por 10 a 15 minutos após a falha de energia.
Usando um UPS
O objetivo do UPS é salvar seu trabalho e desligar seu computador corretamente para evitar perda potencial de dados e perda de hardware, como o disco rígido do seu computador.
A maioria de nós sempre subestima o potencial do computador UPS que fica ao lado do seu computador. O UPS de computador médio pode fornecer cerca de 600VA, o que é suficiente para alimentar seus aparelhos de baixa potência, como ventilador, luz de tubo, computador, televisão, etc.
Se você possui UPS mais potente, como 1KVA, pode alimentar mais seus eletrodomésticos.
Então, quanto meu computador UPS pode fornecer? 600VA significa a potência aparente, mas a potência real é 60% do valor especificado. Em outras palavras, fornece 60% da classificação VA.
Por exemplo:
Se você tiver um UPS de 600VA, então 600VA x 0,6 = 360W de saída máxima.
Se você tiver um UPS de 1KVA, então 1000VA x 0,6 = 600W de saída máxima.
Se o no-break do meu computador pode fornecer tanta energia, por que o no-break do computador alimenta apenas 10-15 min?
Isso ocorre porque a maior parte do no-break do computador é alimentada apenas por uma bateria de 12V 7AH que fica dentro do no-break.
Para aumentar seu tempo de backup, precisamos conectar vários números de baterias com as mesmas especificações em paralelo. O lema deste artigo é fazer um UPS doméstico econômico a partir de um UPS de computador.
O procedimento explicado neste artigo não é adequado para iniciantes em eletrônica.

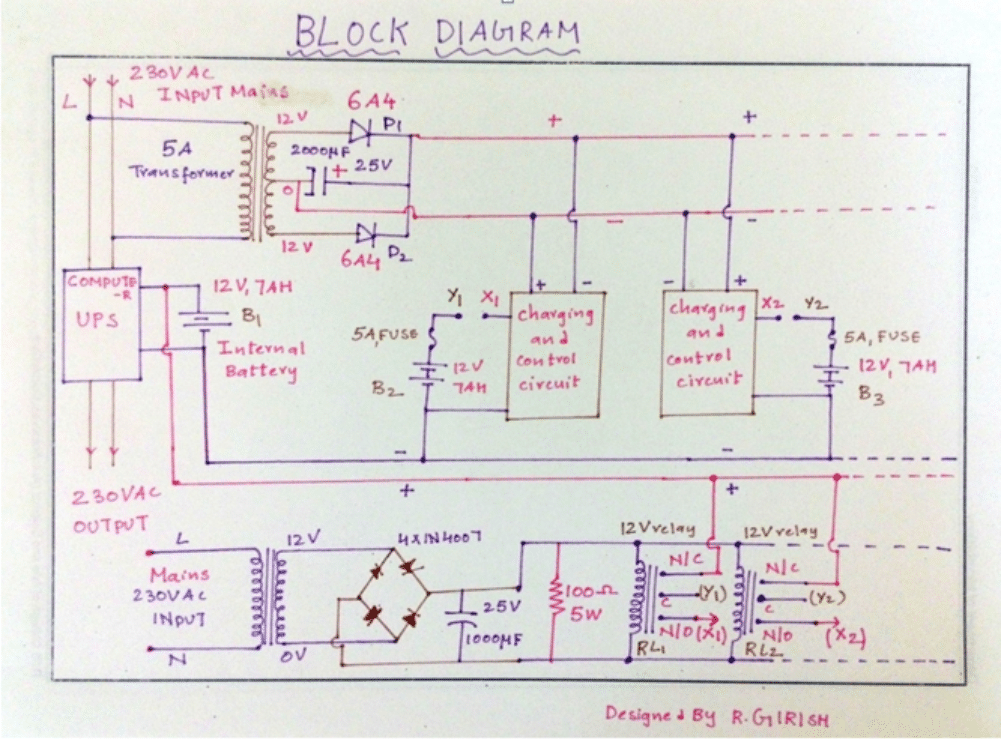

Diagrama de bloco:
Operação do Circuito
Todo o UPS é composto por uma bateria interna e várias baterias externas, que são parte crucial do UPS. A bateria interna que é carregada pelos circuitos internos do UPS.
Nenhuma bateria externa deve ser conectada ao circuito de carregamento durante o período de carregamento. Isso ocorre porque o UPS só é capaz de carregar uma única bateria SLA.
Exceder mais de um pode sobrecarregar o circuito de carregamento e causar danos físicos ao UPS, como circuitos fritos ou até mesmo causar incêndio. Isso é exatamente o oposto durante a alta. Todas as baterias são conectadas em paralelo incluindo bateria interna, injetando energia no UPS.

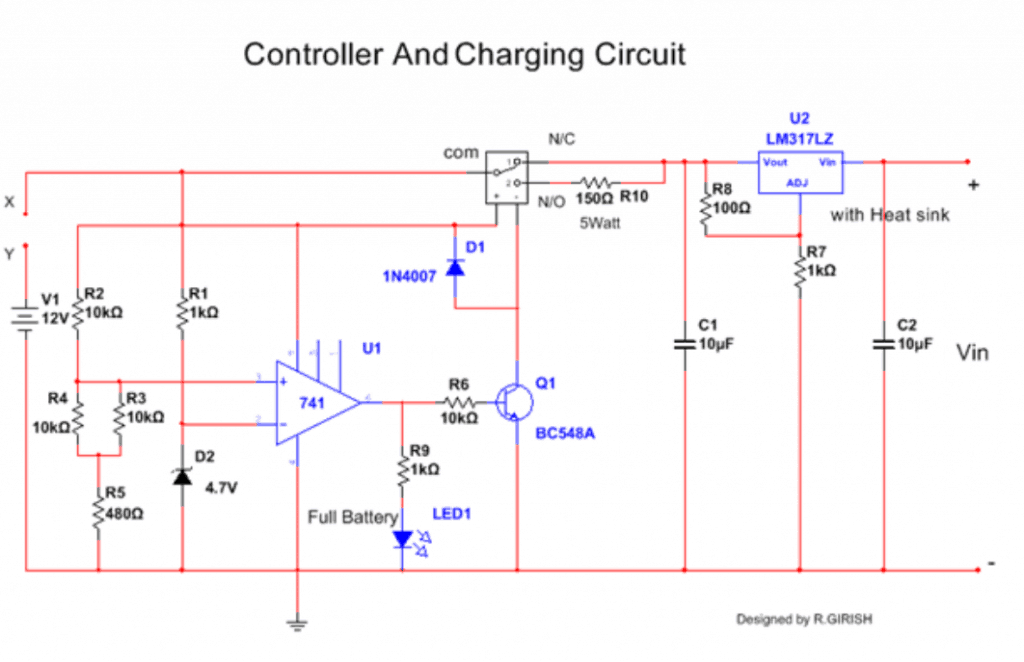

O circuito de carregamento externo consiste no regulador de tensão LM317 e no circuito comparador de amplificador operacional para corte total da bateria. O regulador de tensão fornece 13,75v para carregamento, que é uma quantidade saudável de tensão para carregar todos os tipos de baterias SLA de 12V.
Quando a bateria atinge a tensão total da bateria, o relé corta as baterias do circuito de carregamento e fornece carga flutuante para a bateria através do resistor limitador de corrente de 150 ohm/5 WATT. O relé acionado pelo circuito comparador do amplificador operacional.
Existem dois transformadores, um para carregamento de 5A ou mais, o outro transformador (500mA) para detectar a presença ou ausência de energia da rede.
Se a rede estiver presente, os relés são ativados e conectados ao carregador. Se a rede estiver ausente, os relés são desativados e as baterias são conectadas ao UPS. O transformador de carregamento de 5A pode ser substituído por SMPS.
O resistor de 100 ohm/5 watts para descarga rápida do capacitor de 1000uf, para que o relé possa ser desativado instantaneamente durante uma falha de energia.
Durante uma falha de energia, todas as baterias se conectam automaticamente em paralelo, alimentando o UPS. Quando as baterias estão em estado baixo, o UPS desconecta automaticamente suas baterias e desliga-se.
Há sempre um circuito de corte de bateria fraca no UPS. A maioria dos no-breaks do computador emite uma onda senoidal modificada durante a falha de energia e uma onda senoidal da rede durante o estado normal. Isso é adequado para a maioria dos eletrodomésticos.
AVISOS:
1) Não omita a bateria interna, ela desempenha um papel importante ao fornecer saída de energia ininterrupta e os circuitos do UPS ficam instáveis sem a bateria interna.
2) Não é recomendado conectar mais de 5 baterias externas.
3) Não conecte este UPS à rede elétrica como fazemos quando temos um UPS doméstico genuíno [IMPORTANT].
4) Use um UPS de computador de marca para prosseguir com este projeto.
5) Nunca sobrecarregue o UPS durante o estado normal/backup.
6) Certifique-se de que todas as baterias internas e externas tenham a mesma capacidade (AH) e idade.
7) Não conecte nenhuma carga indutiva além do ventilador de mesa.
8) Coloque toda a instalação em uma área bem ventilada e não permita que a água entre em contato com a instalação.
9) Desconecte os gadgets imediatamente se você estiver se comportando mal.

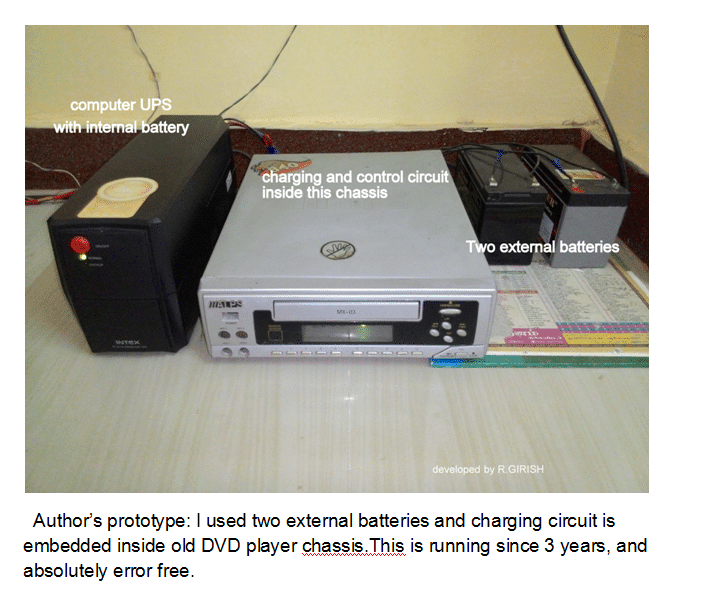

protótipo do autor
que mostra como ele poderia converter seu computador UPS em UPS doméstico:
Eu usei duas baterias externas e o circuito de carregamento está embutido dentro do antigo chassi do DVD player. Isso está funcionando há 3 anos e absolutamente livre de erros.
