2 circuitos inversores de 50 watts para estudantes e amadores

Um circuito inversor de 50 watts pode parecer bastante trivial, mas pode servir a alguns propósitos úteis. Quando estiver ao ar livre, esta pequena casa de força pode ser usada para operar pequenos aparelhos eletrônicos, ferros de solda, rádios de mesa, luzes incandescentes, ventiladores, etc.Vamos aprender dois projetos de circuitos inversores caseiros de 50 watts, começando com uma breve descrição do diagrama de circuitos e como ele funciona:

Design # 1: como funciona

O primeiro circuito de 50 W pode ser entendido com os seguintes pontos:

Com referência à figura, os transistores T1 e T2, juntamente com os outros R1, R2, R3 R4, C1 e C2 juntos, formam um circuito multivibrador astável simples (AMV).

Um circuito multivibrador de transistor é basicamente composto por dois estágios simétricos simétricos, aqui é composto pelos estágios do transistor do lado esquerdo e direito que conduzem em conjunto ou em palavras simples, os estágios esquerdo e direito conduzem alternadamente em uma espécie de “movimento perpétuo “”, Gerando uma ação contínua de flip-flop.

A ação acima é responsável por criar o requerido oscilações para o nosso circuito inversor. A frequência da oscilação é diretamente proporcional aos valores dos capacitores e / e dos resistores na base de cada transistor.

Abaixando o valores do capacitor aumentar a frequência enquanto aumenta os valores de resistência diminui a frequência e vice-versa. Aqui os valores são escolhidos para produzir uma frequência estável de 50 Hz.

Os leitores que desejam alterar a frequência para 60 Hz, podem fazê-lo facilmente, simplesmente alterando os valores do capacitor adequadamente.

Os transistores T3 e T4 são colocados nos dois braços de saída do circuito AMV. Estes são de alto ganho; alta corrente Transistores emparelhados em Darlington, usado como dispositivos de saída para a configuração atual.


A frequência AMV é alimentada alternadamente na base de T3 e T4, que por sua vez alterna o enrolamento secundário do transformador, descarregando toda a energia da bateria no enrolamento do transformador.

Isso resulta em comutação rápida de indução magnética nos enrolamentos do transformador, resultando na tensão necessária à rede elétrica na saída do transformador.

Peças necessárias

Você precisará dos seguintes componentes para fazer este circuito inversor doméstico de 50 watts:R1, R2 = 100K,R3, R4 = 330 ohms,R5, R6 = 470 ohms, 2 watts,
R7, R8 = 22 ohms, 5 wattsC1, C2 = 0,22 uF, disco de cerâmica,

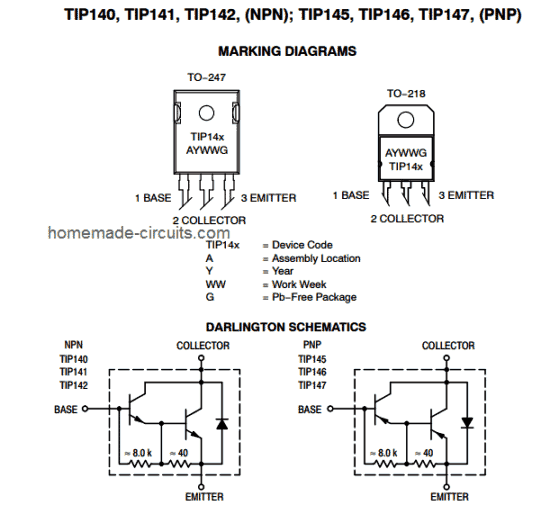

D1, D2 = 1N5402 ou 1N5408T1, T2 = 8050,T3, T4 = TIP142,Especificações da pinagem TIP142

PCB de uso geral = cortado no tamanho desejado, aproximadamente 5 por 4 polegadas devem ser suficientes.Bateria: 12 volts, corrente não inferior a 10 AH.Transformador = 9 – 0 – 9 volts, 5 amperes, o enrolamento de saída pode ser 220V ou 120 volts, dependendo das especificações do seu país

Itens diversos: caixa de metal, porta-fusíveis, cabos de conexão, plugues, etc.

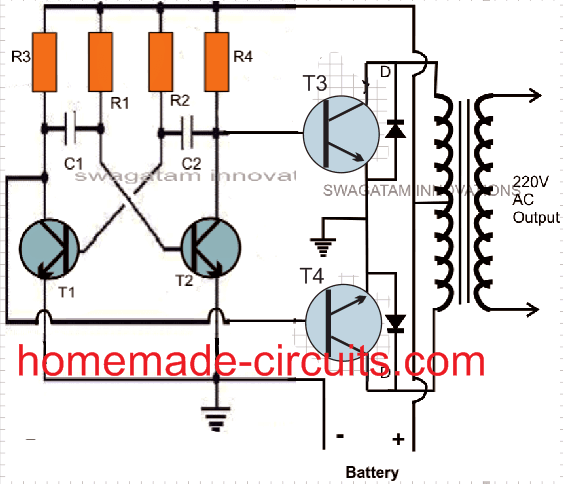

Circuitos inversores de 50 watts com BJT

Teste e configuração de circuitos

Depois de terminar de fazer o circuito inversor simples explicado acima, você pode testar a unidade da seguinte maneira:

Inicialmente, não conecte o transformador ou a bateria ao circuito.

Usando um pequeno A fonte de alimentação CC alimenta o circuito.
Se tudo for feito corretamente, o circuito deve começar a oscilar na frequência nominal de 50 Hz.

Você pode verificar isso conectando os produtos de um medidor de frequência através do coletor de T3 ou T4 e o terra. O positivo do produto deve ir para o coletor do transistor.

Se você não possui um medidor de frequência, não importa, faça uma verificação aproximada conectando um pino de fone de ouvido através dos terminais explicados acima no circuito. Se você ouvir um zumbido alto, isso mostrará que seu circuito está gerando a saída de frequência necessária.

Agora é a hora de integrar o bateria e transformador para o circuito anterior.

Conecte tudo conforme mostrado na figura.

Conecte uma lâmpada incandescente de 40 watts à saída do transformador. E ligue a bateria ao circuito.

A lâmpada acende imediatamente … seu inversor doméstico de 50 watts está pronto e pode ser usado conforme você deseja alimentar muitos pequenos aparelhos quando necessário.

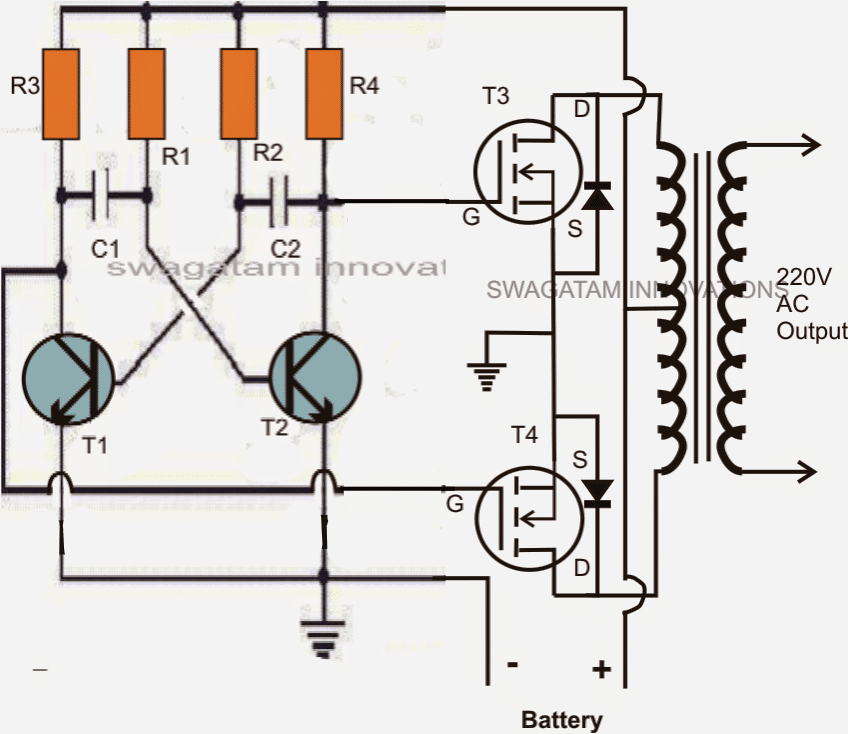

Projeto # 2: circuito inversor Mosfet de 50 watts

O circuito explicado acima envolveu transistores de potência, agora vamos ver como o mesmo conceito pode ser usado com mosfets, tornando a instalação muito mais fácil e direta, mas mais robusta e poderosa.

O restante das etapas é mais ou menos o mesmo. No circuito anterior, vimos a participação de um multivibrador astável baseado em transistores para a geração das oscilações necessárias de 50 Hz; aqui também incorporamos um AMV operado por transistor.

O circuito antigo possuía um par de transistores 2N3055 na saída e, como todos sabemos, os transistores de potência de acionamento requerem com eficiência uma quantidade proporcional de unidade base, em relação à corrente de carga, porque os transistores dependem da unidade atual em vez da unidade de tensão, em contraste com os mosfets.

Ou seja, à medida que a carga proposta aumenta, a resistência de base do transistor de saída relevante também é dimensionada de acordo para permitir uma quantidade ideal de corrente para a base dos transistores,

Devido a essa obrigação, no projeto anterior, um estágio adicional do controlador teve que ser incorporado para fornecer uma melhor corrente de acionamento aos transistores 2N3055.

No entanto, quando se trata de mosfets, essa necessidade se torna completamente insignificante.

Como pode ser visto no diagrama, o estágio AMV é precedido instantaneamente pelas portas relevantes dos mosfets, porque os mosfets têm uma resistência de entrada muito alta, o que significa que os transistores AMV não seriam carregados desnecessariamente e, portanto, , a frequência AMV não será distorcida devido à integração dos dispositivos de energia.

Os mosfets são alternados alternadamente, o que altera a tensão / corrente da bateria no enrolamento secundário do transformador.

A saída do transformador satura e entrega os 220V esperados para as cargas conectadas.

Lista de peças

R1, R2 = 27K,
R3, R4 = 220 ohms,
C1, C2 = 0,47 uF / 100V metálico
T1, T2 = BC547,
T3, T4 = qualquer mosfet de 30V, 10 A, canal N ou um par de IRF540
Diodos = 1N5402 ou qualquer diodo retificador de 3 A

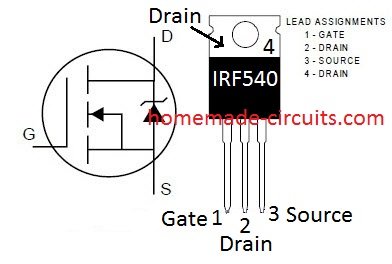

Mosfet: IRF540

Transformador = 9-0-9V, 8 amperes
Bateria = 12V, 10AH

Vídeo mostrando o processo de teste do circuito inversor de 50 watts:
