A mudança automática discutida sobre o circuito do relé foi solicitada pelo Sr. Karimulla Baig. O circuito normalmente carrega a bateria conectada em corrente constante através da energia recebida do painel solar e reverte para energia CC de um adaptador CA/CC na ausência de energia solar (durante a noite). Vamos ler a solicitação com mais detalhes:
Especificações técnicas
Por favor, ajude-me a projetar a mudança de circuito para o meu carregador de bateria. onde eu quero carregar minha bateria de 6V 4.5Ah da rede solar e CA sempre que não houver energia solar, preciso carregar minha bateria da rede elétrica CA.
Eu fiz os dois carregadores do carregador de corrente alternada e do carregador solar e preciso de uma mudança para isso, por favor, ajude-me a projetar a mudança no circuito.
O problema que estou enfrentando é que sempre haverá tensão no painel, mesmo sem corrente, estou enfrentando o problema de alterá-lo para rede.
Atenciosamente, Karimulla Baig”
Como o circuito é projetado para funcionar
Olhando para o diagrama de circuito proposto, vemos três estágios básicos, à esquerda um circuito IC 741, no centro um estágio regulador de tensão usando IC LM317, enquanto no topo um circuito adaptador AC/DC.
O circuito adaptador AC/DC é uma fonte de alimentação de transformador retificada simples, projetada para fornecer 7V DC desde que haja energia elétrica disponível.
O circuito IC317 é um circuito regulador, configurado para gerar uma corrente constante, saída de 7 volts para a bateria de 6V que está conectada nos pontos indicados.
O pote com o LM317 IC pode ser ajustado para produzir a saída de carga necessária para a bateria específica.
A parte mais importante do circuito é o estágio IC 741, que é configurado como um circuito de disparo de alta tensão.
A predefinição associada é ajustada de forma que o relé seja ativado quando a tensão do painel solar estiver acima de 7 volts.
A ativação do relé significa que o circuito regulador e a bateria recebem a tensão do painel solar através dos contatos N/O do relé.
No entanto, no momento em que a tensão do painel cai abaixo de 7 volts, o relé desliga, conectando a alimentação do adaptador CC com o circuito regulador, e agora a bateria começa a ser carregada através da fonte de tensão do adaptador CA/CC.
Os resultados acima confirmam o perfeito funcionamento de todo o circuito conforme exigido pelo Sr. Baig.
R1 = Tensão de referência/corrente de carga = 1,25/Chg.Corrente
Circuito de relé de comutação do painel solar/bateria/rede elétrica
O post discute um circuito de comutação de relé simples para gerenciar uma energia sustentada para a bateria conectada por meio de um painel solar e uma fonte de alimentação SMPS operada pela rede elétrica. A ideia foi solicitada pela Sra. Rina.
Especificações técnicas
Gostaria de saber como é o circuito para o problema que você explicou anteriormente. Mas a aplicação é um pouco diferente.
Existem três parâmetros:
O painel solar, a bateria e o adaptador AC/DC. Durante o dia, o painel solar carrega a bateria e também fica conectado a um ar condicionado de 1hp, tubo pendaflúor e um computador para que possa ser iluminado através do painel solar.
À noite, todos os 3 aparelhos são conectados automaticamente à bateria.
E durante condições nubladas ou na ausência de luz solar, se a tensão da bateria cair, a bateria é conectada ao adaptador para que possa ser carregada da fonte AC/DC….
Obrigado desde já senhor.
Rina
O design

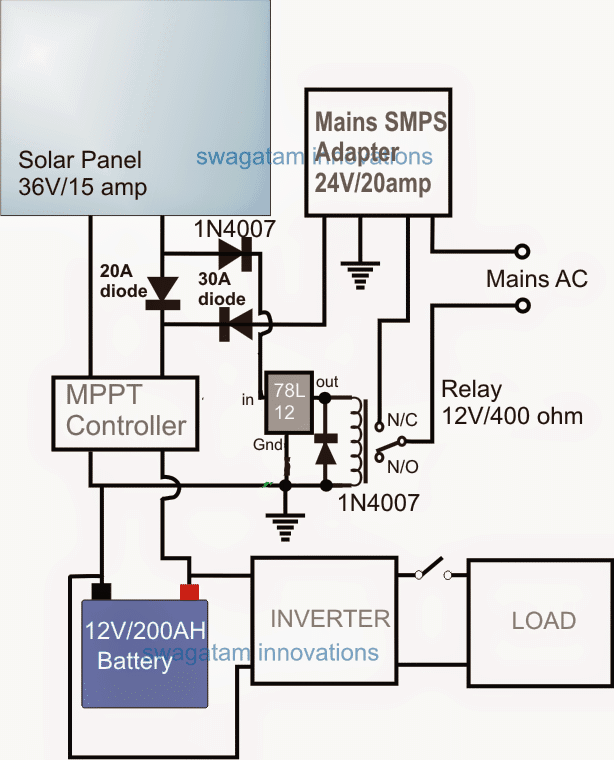

O circuito de comutação do painel solar, bateria e relé de rede proposto, conforme mostrado acima, pode ser entendido com a ajuda da seguinte explicação:
Referindo-se à figura, podemos ver que a energia do painel solar é alimentada a um controlador de carregador, preferencialmente um circuito MPPT, e também a uma bobina de relé SPDT (através de um regulador de tensão 78L12)
Este relé permanece ativado enquanto a tensão do painel solar for persistente durante o dia e, assim que anoitecer, os contatos do relé mudam e comutam a tensão do adaptador de rede com a unidade controladora do carregador.
Uma bateria inversora pode ser vista conectada na saída do controlador do carregador, que é continuamente carregada através do controlador através da tensão do painel ou da tensão da rede SMPS, dependendo das condições dia/noite ou nublado.
A bateria também pode ser vista direta e permanentemente conectada a um inversor associado que é capaz de receber a energia da bateria durante todo o dia e também durante a noite.
No entanto, como a bateria é constantemente mantida no modo de carregamento através do painel solar ou do SMPS, seu nível de descarga mais baixo nunca é alcançado e a bateria se encontra sempre em condições de recarga, fornecendo energia 24 horas por dia, 7 dias por semana, às cargas conectadas via a rede de saída do inversor.
Carregador de bateria solar, troca de adaptador AC/DC
O circuito fechado de um controlador de bateria solar, circuito de comutação automática do adaptador AC/DC foi solicitado pelo Sr. Juan. Vamos aprender mais sobre a solicitação e o circuito nas discussões abaixo:
Discutindo como construir painel solar, circuito de comutação de adaptador DC
Olá Swagatam,
Suas informações e circuitos são ótimos.
Mas quero pedir um circuito especial.
Eu tenho um pequeno painel solar com um controlador solar/bateria e uma bateria.
Minha carga está conectada aos pinos de carga do controlador, portanto, quando a tensão da bateria cai, o controlador corta a saída nos pinos de carga imediatamente (de 11V-14V a 0V)
Como hobby, quero energia solar deste sistema para uma faixa de led de 12V na minha cozinha. Mas caso a luz esteja acesa e a bateria caia, quero mudar automaticamente para um adaptador 220AC/12DC que tenho. Então, se minha luz estiver acesa, noto um pequeno movimento, mas nada mais, a luz ficará acesa o tempo que eu quiser.
Não quero “carregar automaticamente” a bateria com o adaptador AC/DC nesse caso, pois a principal utilidade do meu projeto é usar energia solar.
Eu quero te fazer várias perguntas/circuitos
1. Acho que não consigo juntar o aterramento do meu controlador e o aterramento do meu adaptador AC/DC, então preciso de um LATCH RELAY DPDT (“trava” para não desperdiçar muita energia do sistema de bateria). E por não poder juntá-los, não posso usar o interruptor principal CA da cozinha para controlar todo o sistema (quer dizer, o interruptor principal CA da cozinha controlará a luz, enquanto a bateria/controlador alimenta a luz ou o adaptador AC/DC)
2. O que eu quero é que quando a saída dos pinos de carga do meu controlador for para 0V, o RELÉ irá virar para o adaptador de alimentação AC/DC. E quando essa saída retornar para 11-14V, o RELÉ irá ligar para o sistema de bateria/controlador para desperdiçar “energia solar” em minhas luzes.
3. Não importa se o relé é uma bobina simples ou dupla, mas o circuito tem que ter um consumo de energia ultra baixo.
4. O consumo de energia ultra baixo é a razão para usar um relé de trava. Só drenará energia quando tiver que ativar ou desativar. Espero que não ative nunca, então significa que meu sistema solar tem uma boa capacidade de bateria.
5. Como posso controlar a luz apenas com o interruptor principal AC da cozinha?
Eu explico corretamente?
Antes que eu soubesse sobre não unir os aterramentos dos sistemas (adaptador AC/DC e saída do controlador) eu projetei este circuito com um relé normal SPDT simples. Anexei a você como um guia para entender este longo post. mas suponho que não posso fazer desta forma.
Olá Juan,
Estou um pouco confuso, não consegui entender o procedimento corretamente. Existem três parâmetros:
O painel solar,
A bateria,
E o adaptador AC/DC.
Não consegui entender como você deseja integrá-los.
Para mim deve ser assim:
Durante o dia, o painel solar carrega a bateria e também fica conectado à faixa de LED, para que possa ser iluminado através do painel solar.
À noite, a faixa de LED é conectada automaticamente à bateria e usa a energia da bateria para iluminação.
E durante condições nubladas ou na ausência de luz solar, se a tensão da bateria cair abaixo de 11v, a bateria é conectada ao adaptador para que possa ser carregada da fonte AC/DC….
É assim que você quer??
Em primeiro lugar, obrigado pela sua ajuda.
Desculpe-me pelo meu inglês.
A faixa de led NÃO está sempre LIGADA. É uma luz secundária na minha cozinha.
O painel solar é conectado a um controlador solar/carregador/bateria (possui 2 entradas e 1 saída: painel solar, bateria e carga).
A bateria também está conectada ao controlador.
A carga ligada ao controlador é a tira de led.
O que eu quero fazer é dar 2 fontes de alimentação para minha tira de led. A fonte principal é aquela que vem do controlador (está usando energia solar ou uma bateria carregada com energia solar). A alimentação secundária é aquela que vem da fonte AC/DC.
Não quero carregar minha bateria com a fonte AC/DC (encontrei alguns circuitos para isso).
Eu quero usar o grupo controlador de bateria solar para alimentar minha faixa de led, mas, caso o controlador corte a saída (para proteger a bateria por causa de 3 ou 4 quatro dias nublados ou o que for), a faixa de led será fornecido pelo adaptador AC/DC.
Então, no próximo dia ensolarado, a bateria será carregada novamente com energia solar (grupo controlador de bateria solar).
Tenho que verificar a saída do controlador, e quando essa saída for 0V, tenho que mudar para o adaptador AC/DC. A bateria permanece “intocada”.
Há também uma desvantagem, o interruptor na parede tem que “controlar” a fita de led (fornecida pelo controlador, ou pelo adaptador ac/dc).(Você vai entender o pdf do meu post anterior, a bobina foi energizada pelo AC/ Fonte DC, para não energizá-la se o interruptor de parede estiver aberto)
NOTA: Futuramente, também terei uma USB fêmea para carregar celulares e similares. (Já consegui circuitos para reduzir 12 V para 5 V). Pode ser que este conector USB fêmea tenha a mesma “fonte AC/DC de emergência” ou não). mas isso não importa agora.
Consegui agora, o circuito será bem simples, vou desenhá-lo e publicá-lo neste blog como um novo post, com as discussões acima incluídas…. avisarei quando for postado…. em breve .
Muito obrigado,
Lembre-se que é muito importante drenar uma energia muito “ultra baixa” da bateria para fazer o circuito/relé/ou qualquer outra coisa funcionar. O sistema solar é pequeno, então não posso ter um dreno constante de 30-50 mA, 24 horas por dia. (isso porque minha primeira tentativa foi alimentar a bobina do relé diretamente com fonte CA/CC).
Estarei usando transistores em vez de um relé, então o consumo será insignificante….

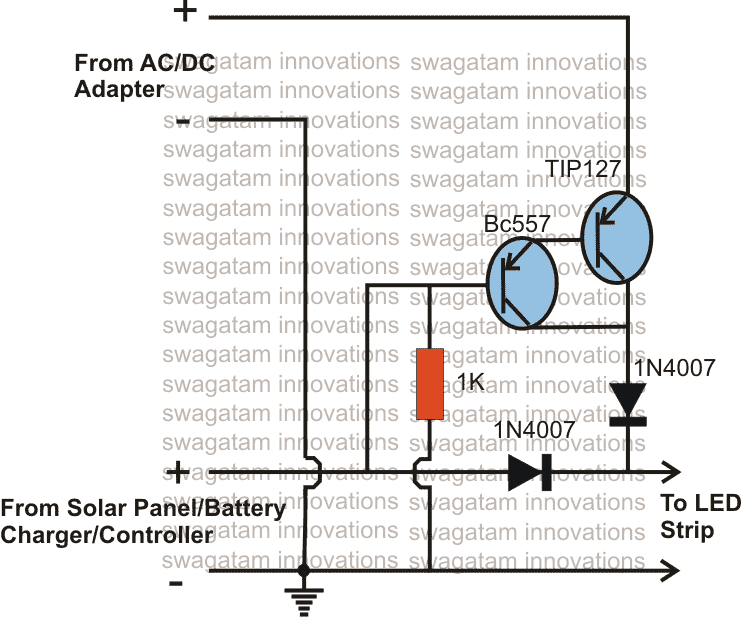

Pronto… aqui está o circuito solicitado pelo Sr. Juan, desenhado por mim:

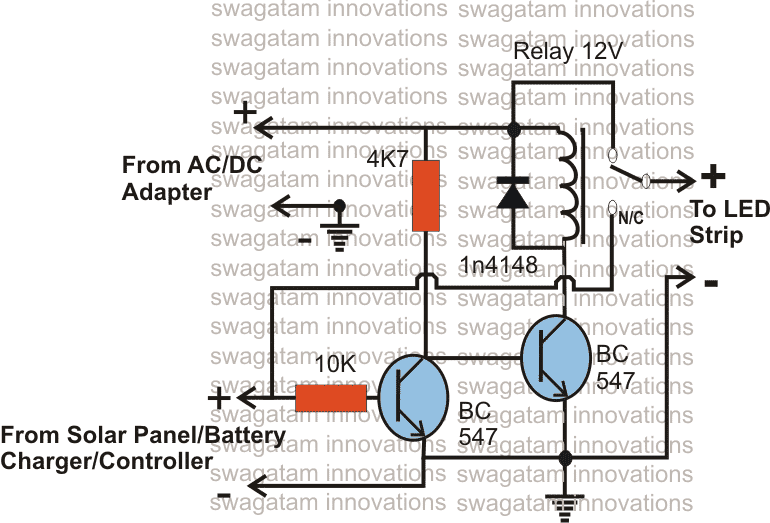

O circuito a seguir responde ao comentário adicionado por Juan.
Como os circuitos acima funcionam:
No circuito superior o transistor permanece desligado pelo +V do painel solar durante o dia, e ligado durante a noite através de um resistor de 1K iluminando os LEDs. Os diodos mantêm as tensões das duas fontes isoladas para o correto funcionamento do circuito
No diagrama inferior, o transistor esquerdo conduz devido à presença da tensão solar que aterra a base do transistor direito desligando-o…. durante a noite ocorre o oposto iluminando os LEDs. O diodo do relé é um diodo de roda livre para proteger o transistor da bobina do relé emf.
os resistores são todos de 1/4 watt nominal

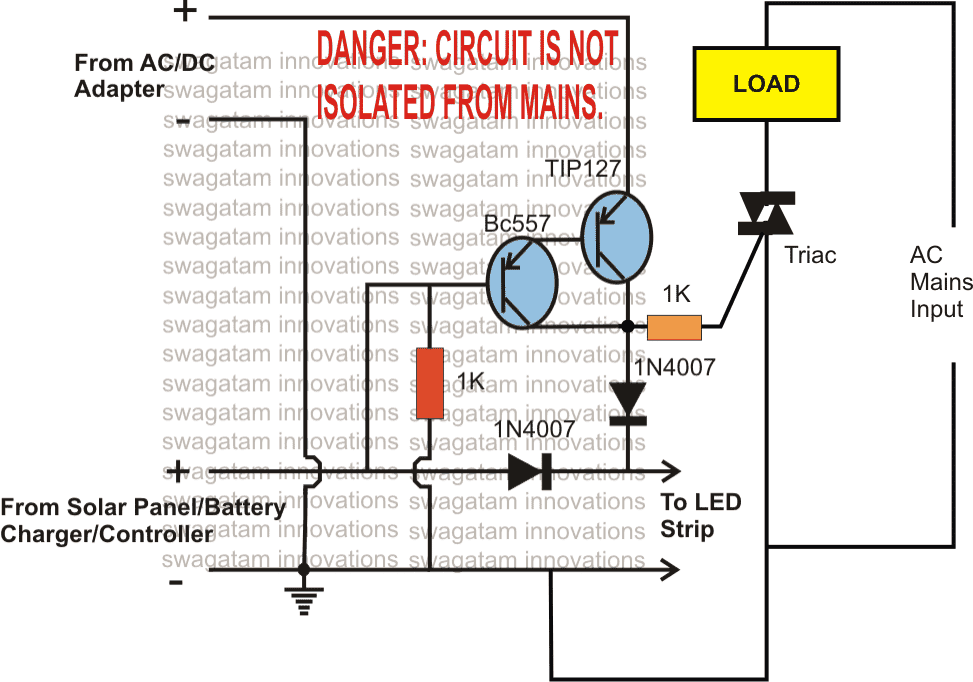

Para operar uma carga CA, o projeto a seguir pode ser incorporado usando um triac
