Um circuito regulador de ventilador operado por botão muito interessante com display LED é explicado no artigo a seguir, que pode ser construído e instalado em casa para a finalidade sugerida. A ideia foi solicitada pelo Sr. Sriram KP.
O design
Normalmente, todos os reguladores de ventiladores, sejam mecânicos ou eletrônicos, empregam um tipo de chave rotativa para as operações de controle de velocidade. O tipo mecânico de reguladores de ventilador normalmente usa um tipo de interruptor rotativo de clique, enquanto os eletrônicos geralmente podem ser vistos com um tipo de controle Pot suavemente ajustável.
Embora as versões eletrônicas sejam mais eficientes do que as variantes mecânicas, elas não têm a capacidade de exibir os níveis de velocidade com precisão e, além disso, o recurso de controle do pote parece bastante desatualizado, em termos de tecnologia.
O circuito regulador de ventilador de botão de pressão proposto com display discutido neste post utiliza o controle PWM para controlar a velocidade do ventilador e permite que o usuário faça o mesmo usando um arranjo de botão de pressão para cima e para baixo. Além disso, o design também oferece um indicador de nível de velocidade de 10 LEDs em resposta às operações do botão.
Operação do Circuito
O circuito pode ser entendido com os seguintes pontos explicados:

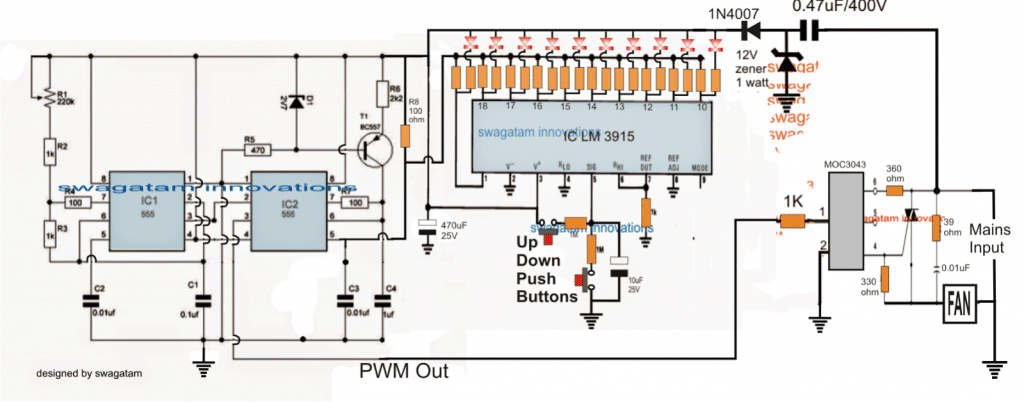

O 555 IC1 é configurado como um gerador de clock e o segundo 555 IC2 como um circuito gerador de PWM.
Os clocks de alta frequência gerados pelo IC1 são alimentados no pino 2 do IC2 que é usado pelo IC2 para gerar ondas triangulares em seu pino 7
As ondas triangulares no pino 7 do IC2 são comparadas pela diferença de potencial em seu pino 5 para gerar os PWMs correspondentes em seu pino 3.
Dependendo dessa diferença de potencial, a saída PWM no pino 3 é ajustada em pulsos estreitos (para potenciais mais baixos) e pulsos mais largos (para potenciais mais altos).
A diferença de potencial acima no pino 5 é derivada das saídas do IC LM3915, que é um driver sequencial de LED de modo ponto/barra IC.
Aqui este IC é configurado como um circuito de driver de botão de pressão para cima/para baixo. Pressionar os botões relevantes permite que suas saídas sejam sequenciadas com uma lógica baixa do pino 1 ao pino 10 e vice-versa.
Os resistores nessas saídas que estão associados ao pino 5 do IC2 são organizados de maneira gradualmente incrementada do pino 10 ao pino 1, de modo que o pino 1 tenha o resistor de maior valor e o pino 10 o resistor de menor valor.
O resistor de valor mais alto pode ser um 6K8 e o valor mais baixo pode ser 100 ohm, enquanto o outro entre deve ser selecionado e distribuído gradualmente e proporcionalmente por esses valores.
Os resistores de LED podem ser todos resistores de 1K.
Assim, quando um dos botões é pressionado arbitrariamente de tal forma que a sequência de saída se move através de uma das saídas, o resistor nesta saída em conjunto com R8 gera uma diferença de potencial particular no pino 5 do IC2 que por sua vez determina a largura PWM em pino nº 3 do IC2.
Este PWM é então alimentado a um optoacoplador de driver triac especializado IC MOC3043, que lê os PWMs através da intensidade média de seu LED e aciona o triac conectado de acordo, renderizando a quantidade correspondente de CA na carga conectada.
A carga conectada aqui sendo um ventilador, faz com que o ventilador gire na velocidade especificada, de acordo com o PWM alimentado.
O display de LED responde ao pressionamento do botão e salta pelas saídas do LM3915 de maneira para cima/para baixo enquanto o botão estiver no modo pressionado, e se estabelece na pinagem selecionada assim que o respectivo botão é solto.
Assim, o LED indica o nível de velocidade enquanto o divisor de potencial correspondente criado nesta pinagem determina o nível de PWM no pino 3 do IC2 que é posteriormente encaminhado para o optoacoplador do driver triac.
Todo o circuito do regulador de ventilador de botão de pressão explicado acima é alimentado a partir de uma fonte de alimentação sem transformador estabilizada simples usando o capacitor de 0,47uF mostrado, um diodo zener de 12V e um diodo 1N4007.
