A postagem discute um circuito de campainha com uma taxa de bipe crescente, que pode ser usada em aplicações críticas de sinalização de aviso. A ideia foi solicitada pelo Sr. Lee.
Campainha com taxa de bipe progressivo
- Você poderia me ajudar com um circuito. Estou tentando encontrar mas até agora não tive sorte! Eu preciso de um piezo pulsante que comece com um pequeno blips e, em seguida, durante um período de 2 minutos, aumente progressivamente a frequência dos blips para talvez permanentemente ou apenas blips rápidos, semelhante a um tipo de timer de jogo em que os blips ficam mais rápido com o passar dos segundos.
- Eu quero usá-lo em um carro (de 12 volts) para indicar quando um imobilizador do tipo macaco anti-carro está prestes a operar. Eu tenho idéias para o circuito principal do imobilizador, mas estou lutando com o aumento da campainha / piezo da taxa de pulso.
- Para simplificar um pouco, eu usaria apenas um piezo de 12v acionado pelo circuito de pulso crescente. Quando a energia é conectada, o ciclo de temporização pode começar e talvez um resistor variável para ajustar o ciclo de pulsação?
- Quaisquer idéias seriam realmente apreciadas – se você puder ajudar,
O design
O projeto solicitado para um circuito de buzzer com taxa de beep progressivo ou incremental pode ser implementado basicamente através de um circuito conversor de tensão para frequência
Embora você possa encontrar muitas variantes de circuitos conversores de tensão para frequência, eles podem não ser totalmente fáceis de construir devido ao seu design bastante complexo ou devido à inclusão de IC impopular e obsoleto nele.

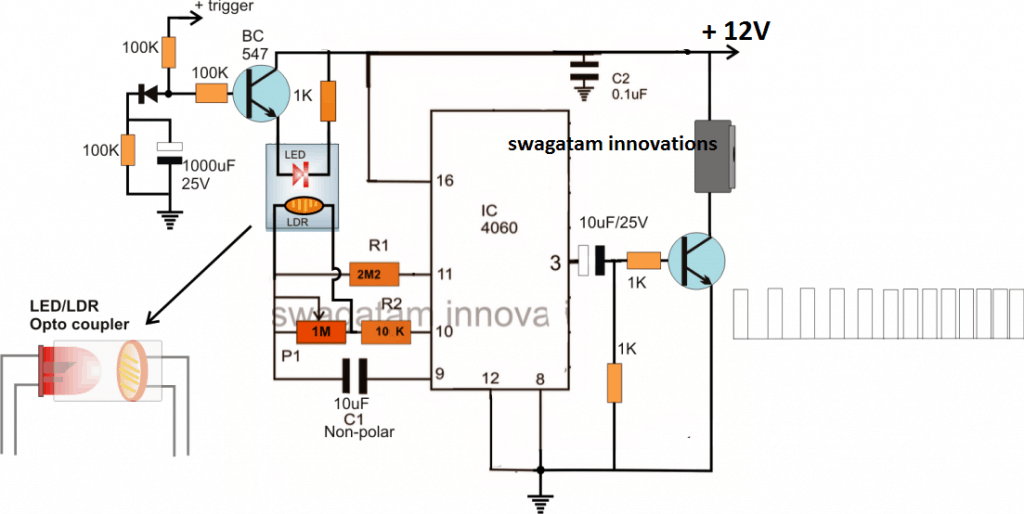

Uma maneira alternativa mais fácil de alcançar essa função poderia ser modificando um circuito astável IC 4060 existente com um optoacoplador LED/LDR caseiro, conforme mostrado acima.
Como pode ser visto no diagrama, o opto LED/LDR é acionado através de uma tensão crescente lenta em seus terminais de LED, que por sua vez induz uma resistência decrescente correspondentemente lenta no LDR conectado.
A resistência decrescente lenta do LDR faz com que o capacitor de temporização do astável carregue a uma taxa proporcionalmente mais rápida, o que subsequentemente causa uma taxa de frequência proporcionalmente progressiva ou aumentada na saída do IC 4060.
P1 é para ajustar o atraso de tempo entre os bipes progressivos, possivelmente este componente pode ser completamente eliminado.
C1 também pode ser ajustado para ajustar o período de atraso entre os bipes, a fim de torná-los mais rápidos ou mais lentos de acordo com o requisito da aplicação.
A unidade de campainha indicada aqui pode ser adquirida pronta na forma de uma campainha piezo ou também pode ser construída em casa seguindo este guia simples de circuito de campainha.
Atualizar:
Outra maneira interessante de implementar um circuito de beeper progressivo pode ser usando um circuito monoestável IC 555 e aplicar uma tensão crescente lenta em sua entrada de controle do pino 5 …. atualizará o circuito em breve aqui.
