O post apresenta um circuito simples que pode ser usado para carregar bateria de celular com bateria de notebook. A ideia foi solicitada pelo Sr. Gyashuddin.
Recarregando a bateria do celular com a bateria do laptop
Olá senhor meu auto md gyashuddin Eu quero saber se é possível construir um circuito que possa recarregar a bateria do meu celular com a bateria do meu laptop totalmente carregada.
Se sim você pode me ajudar para isso. Eu tenho: uma bateria de laptop 10,8 V – 48Wh (aprox. 4444,4 mAh) e uma bateria de celular 3,7V – 1450mAh Em outras palavras, eu quero um adaptador que recarregue minha bateria de celular de fonte dc, ou seja, minha bateria de laptop meu inglês não é bom senhor Em uma palavra simples, posso usar a bateria do meu laptop como backup de energia para a bateria do celular de 3,7 V Obrigado
Resolvendo a ideia de circuito
Olá Mohammad, sim é possível, basta construir um circuito regulador de tensão LM317, ajustar o potenciômetro dele para obter 4,2V na saída, ……..é só isso…agora você pode conectar os 10V na entrada do circuito e a célula de 3,7 V na saída do circuito para carregá-lo rapidamente.
O circuito detalhado sobre o carregamento de uma bateria de celular com uma bateria de laptop pode ser estudado abaixo:

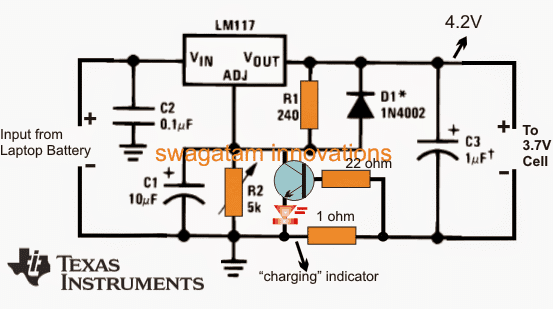

Diagrama de circuito
O valor de R2 pode ser calculado através deste software de calculadora ou usando a seguinte fórmula:
VO = VREFERÊNCIA (1 + R2 / R1) + (IADJ × R2)
Onde VREFERÊNCIA = 1,25
O euADJ poderia ser eliminado, pois é muito pequeno para ser considerado na maioria dos casos.
Função LED
O LED mostrado será desligado quando a célula de 3,7 V estiver quase totalmente carregada.
Atenção: Desligue a alimentação da célula de 3,7 V assim que o LED vermelho começar a desligar, para evitar que a célula carregue demais e danifique.
Para garantir uma melhor segurança, você pode querer definir a tensão de saída para 3,9 V, embora isso possa significar que a célula seja carregada apenas até 80% e não até o ponto ideal.
Para implementar um corte automático, você pode tentar este conceito de circuito de carregador de bateria automático
