A postagem discute um método de circuito que pode ser usado para alternar e ajustar automaticamente a contraparte mais forte entre o painel solar, a bateria e a rede, de modo que a carga sempre obtenha a energia otimizada para um erro interrompido nas operações. A ideia foi solicitada pelo Sr. Raj.
Especificações técnicas
Seus projetos/circuitos em https://www.homemade-circuits.com/ são verdadeiramente inspiradores e são úteis até para um leigo.
Também sou um ávido fã de circuitos e eletrônica, mas não tenho nenhum conhecimento profissional.
Aqui está um caso que você pode me ajudar:
Suponha que eu tenha três fontes de energia para minha casa: i) Da rede ii) De painéis solares e iii) Bateria via inversor.
A principal fonte de energia é do painel solar, enquanto outras duas são subsidiárias. Agora, o desafio é que meu circuito deve detectar a carga e, caso seja necessária mais energia do que a energia fornecida pelos painéis solares, ele pode tirar a energia deficiente da rede, enquanto que, se for vice-versa, digamos que mais energia solar está disponível, então o restante a energia é usada para carregar as baterias ou fornecida à rede elétrica (rede).
Também existe uma condição de que, quando NÃO há energia da rede ou energia solar disponível, a carga é absorvida pelo inversor. Suponha que uma casa normal consome 6 KWH de energia diariamente pode ser considerado como cálculo padrão para projetar o circuito.
Aguardo uma resposta positiva no seu final.
Cumprimentos.
Raj
O design
6 KWH significa aproximadamente 300 a 600 watts por hora, o que implica que o painel solar, o inversor, o controlador de carga devem ser classificados de forma ideal para lidar com as condições de carga acima mencionadas.
Agora, no que diz respeito à divisão e otimização da corrente do painel solar diretamente e/ou da bateria, pode não exigir circuitos sofisticados, em vez disso, pode ser implementado usando diodos em série adequadamente classificados com cada uma das fontes.
A fonte que produz uma corrente mais alta e uma queda de tensão relativamente menor será permitida a conduzir pelo diodo específico em série enquanto os outros diodos permanecerem desligados… níveis de potência, o diodo relevante agora substituirá a fonte anterior e assumirá o controle, permitindo que sua fonte de energia conduza em direção à carga.
Podemos aprender todo o procedimento com a ajuda do seguinte diagrama e discussão:

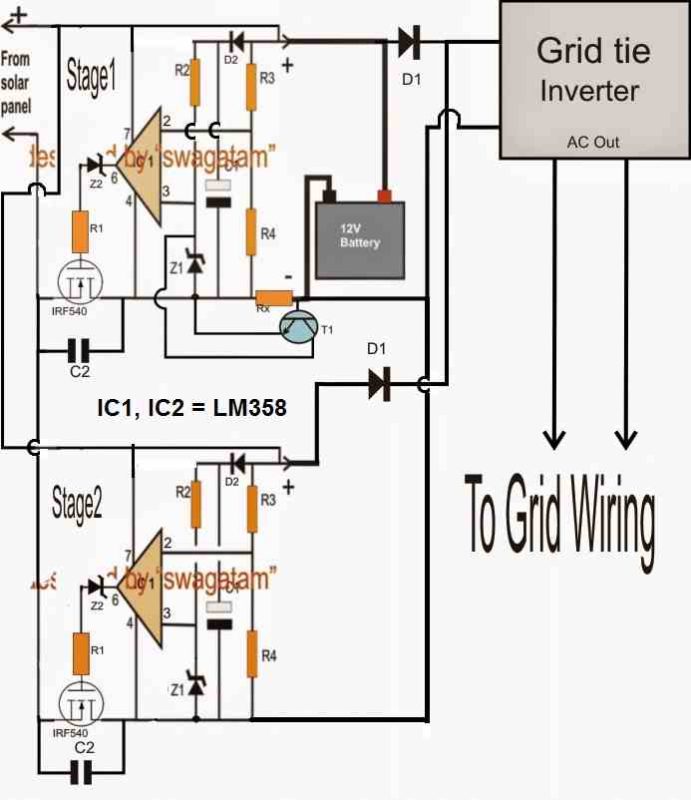

Referindo-se à grade acima, circuito otimizador de painel solar, podemos ver dois estágios básicos idênticos usando dois opamps.
Os dois estágios são exatamente idênticos e formam dois estágios do controlador de carregamento solar de gota zero conectados em paralelo.
O estágio superior1 inclui um recurso de corrente constante devido à presença do BJT BC547 e Rx. Rx pode ser selecionado usando a seguinte fórmula:
0,7×10/Bateria AH
O recurso acima garante uma taxa de carregamento correta para a bateria conectada.
O controlador de carga solar inferior não possui controlador de corrente e alimenta o inversor (GTI) diretamente através de um diodo em série, a bateria também se conecta ao inversor através de outro diodo em série individual.
Ambos os circuitos do controlador de carregamento solar são projetados para gerar a tensão máxima de carga fixa para a bateria e também para o inversor.
Desde que o painel solar seja capaz de receber a luz solar de pico, ele substitui a tensão da bateria e permite que o inversor use a corrente diretamente do painel.
Os procedimentos também permitem que a bateria seja carregada a partir do estágio superior do controlador de carga solar. No entanto, à medida que a luz do sol começa a se esgotar, a bateria cancela a entrada do painel solar e fornece energia ao inversor para realizar as operações.
O inversor é um GTI que está ligado à rede e contribui em sincronia com a rede. Enquanto a rede estiver mais forte o GTI pode ficar sedentário o que proporcionalmente evita que a bateria seja descarregada, porém caso a tensão da rede caia e se torne insuficiente para alimentar os aparelhos conectados, o GTI assume e começa a suprir o déficit através do energia da bateria conectada.
Lista de peças para o circuito otimizador de rede solar acima
R1 = 10 ohms
R2 = 100k
R3/R4 = ver texto
Z1,Z2 = 4,7V zener
C1 = 100uF/25V
C2 = 0,22uF
D1 = diodos de alta amperagem
D2 = 1N4148
T1 = BC547
IC1 = IC 741
R3/R4 deve ser selecionado de tal forma que sua junção gere uma tensão que pode ser um pouco maior que a referência fixa no pino 2 do IC1 quando a alimentação de entrada estiver um pouco acima do nível de carga ideal da bateria conectada.
Por exemplo, suponha que a tensão de carregamento seja de 14,3 V, então nessa tensão a junção R3/R4 deve ser um pouco maior que o pino 2 do IC, que pode ser de 4,7 V devido ao valor zener fornecido.
O acima deve ser definido usando uma fonte externa artificial de 14,3 V, o nível pode ser alterado adequadamente de acordo com a tensão da bateria selecionada
