Circuito amplificador de guitarra de 100 watts

Este circuito amplificador de guitarra de 100 watts pode ser usado principalmente para amplificar o som da guitarra e também para sistemas de endereço público.

Para testar sua robustez, a unidade foi projetada sem nenhum equipamento auxiliar, como controle de volume. Além disso, um pré-amplificador apropriado deve ser instalado antecipadamente, o que é explicado detalhadamente neste artigo.

Não só o exterior parece resistente, mas também o desempenho deste amplificador que gerencia mais de 100 watts infinitamente usando uma entrada de onda senoidal.

A resposta de frequência é inegavelmente plana em 50 Hz a 20 kHz, com uma distorção harmônica total de menos de 0,5% (0,1 W a 80 W).

Você pode conectar vários alto-falantes deste amplificador com uma condição; a impedância total deve ser igual ou superior a 4 Ω.

Como funciona

CIRCUITO AMPLIFICADOR DE GUITARRA DE 100 WATTS
CIRCUITO AMPLIFICADOR DE GUITARRA DE 100 WATTS 9

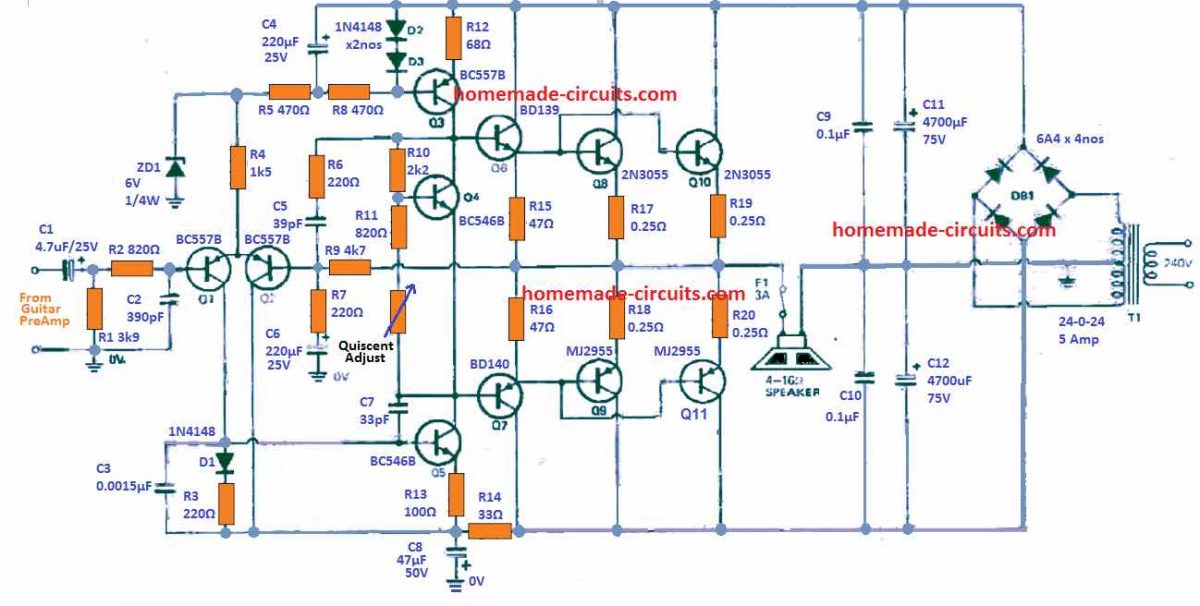

Referindo-se ao esquema acima, o amplificador amplificador de potência de guitarra emprega uma simetria quase complementar, fase de saída e uma fase de entrada diferencial.

Os transistores de saída paralela são usados ​​para uma capacidade de saída aprimorada, enquanto os transistores Q6 e Q7 conectados em par Darlington fornecem um ganho de corrente.

Cerca de 10 mA são fornecidos pelo regulador de corrente Q3. Esta corrente controlada canaliza através de Q4 e ativa a polarização para o estágio de saída e Q5.

A tensão do coletor em Q5 é determinada pela sua tensão base-emissor. Um ganho de tensão extremamente alto está presente neste transistor porque ele está operando quase em corrente constante.

Este alto ganho é atenuado em grandes frequências pelo capacitor C7.

O par diferencial Q1 e Q2 controla o transistor Q5. Como resultado do feedback negativo através de R7 e R9, Q1 e Q2 funcionam como um amplificador de erro. Então, ele tenta reter a tensão em suas duas entradas nas bases de Q1 e Q2 constantes.

Portanto, a tensão de saída é igual à tensão de entrada multiplicada por (R9+R7)/R7. Consequentemente, o amplificador terá um ganho de tensão em torno de 22. A alteração do valor de R7 permitirá que o ganho de tensão varie.

Um ajuste adequado também deve ser feito para C6 porque R7/C6 regula o ponto inferior de -3dB. Você deve garantir que não altere o valor de R9.

Configuração de corrente quiescente

RV1 que é uma predefinição de 470 Ohms, define a corrente de polarização de saída que é essencial para evitar distorção cruzada. Isso pode ser feito com a ajuda dos seguintes pontos.

Curta os pontos do alto-falante juntos e também os pontos de entrada juntos.

Conecte pequenas lâmpadas de filamento de 100 mA ou 50 mA em série com as duas entradas da linha de alimentação (linhas de -40 V e +40 V).

Agora, ligue a energia, as lâmpadas podem mostrar alto brilho.

Ajuste lentamente RV1 até que as lâmpadas sejam desligadas ou o brilho seja reduzido a um nível mínimo.

Isso é tudo, a configuração de corrente quiescente está completa.

Detalhes de construção

O circuito amplificador de guitarra de 100 watts pode ser facilmente montado porque os componentes eletrônicos são conectados diretamente no PCB.

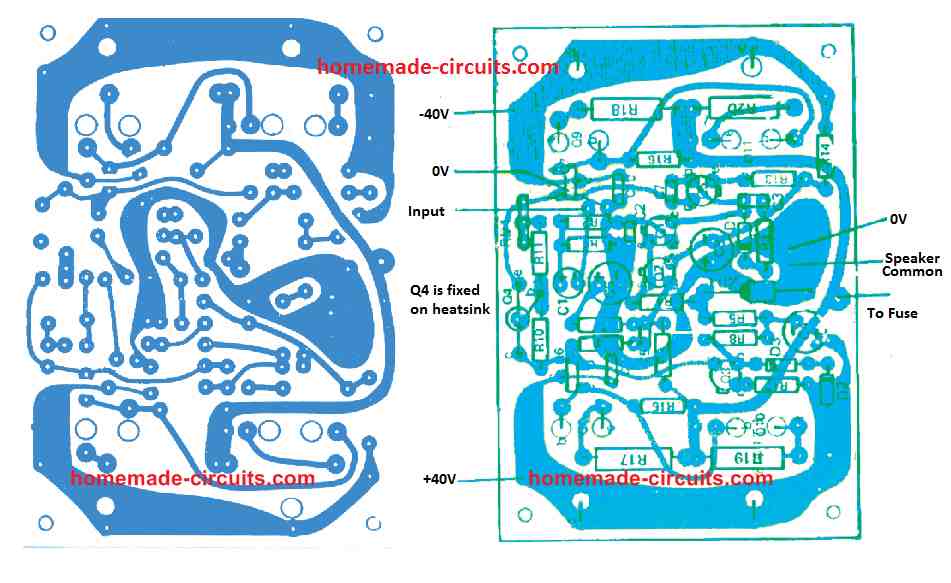

Comece soldando as peças eletrônicas na PCB consultando o plano mostrado na imagem abaixo.

IMG 6242DA10D4EA3
CIRCUITO AMPLIFICADOR DE GUITARRA DE 100 WATTS 10

Certifique-se de que todos os capacitores, diodos e transistores estejam colocados corretamente. No Q3 e Q5, são utilizados dissipadores de calor do tipo “aleta” de metal. Verifique novamente se o dissipador de calor tem espaço suficiente entre as outras peças.

Outro dissipador de calor isolado por arruelas de mica é montado entre Q6 e Q7.

Tenha em mente que o dissipador de calor será um pouco inclinado e o transistor um pouco curvado. Isso é para dar espaço para a fixação do dissipador de calor no “lado metálico” dos transistores. Certifique-se sempre de que as arruelas isolantes estejam instaladas.

O PCB para este circuito amplificador de guitarra deve ser encaixado contra a tampa da caixa de metal e cabos de conexão curtos devem ser conectados entre as placas às saídas dos transistores que estão conectadas no outro lado desta tampa.

Para garantir que o PCB não toque na face interna da tampa, são utilizados parafusos escareados e arruelas. É fundamental instalar os fixadores nesta fase, mas evite a fixação total da placa.

Usando o parafuso escareado e espaçadores isolantes, o dissipador de calor para Q4 deve ser fixado na tampa.

Os dissipadores de calor para os transistores de saída devem ser instalados agora e certifique-se de que os transistores estejam em seus locais corretos. Lembre-se de incluir as arruelas isolantes.

Os cabos curtos devem ser conectados ao emissor, base e coletor dos transistores de saída. Esta conexão aos coletores é feita usando o parafuso de montagem do transistor.

Em seguida, conecte firmemente o transistor Q4 em seu dissipador de calor. Na PCB, coloque os pinos de junção de metal para as conexões de terminação aos transistores de saída Q8, Q9, Q10 e Q11. As posições do pino são visivelmente gravadas na sobreposição da placa de circuito impresso.

Depois disso, conecte todos os fios da fonte de alimentação na placa de circuito impresso. Em seguida, fixe a placa em cima dos terminais dos transistores de saída e aperte-os firmemente.

Solde os fios das diversas conexões externas aos pinos selecionados na placa. Tente não girar o fio em torno dos pinos em mais de meia volta. Caso contrário, quando você precisar separá-lo (por alguns motivos), será difícil.

Por fim, monte todas as peças restantes. Certifique-se de que o cabo de aterramento da rede esteja firmemente fixado à caixa, pois ele também atua como uma blindagem do transformador. A blindagem de entrada deve ser aterrada ao gabinete diretamente no soquete de entrada.

Circuito Pré-amplificador

O nível do sinal de saída fornecido pela maioria das guitarras elétricas certamente não será suficiente para sobrecarregar o amplificador de guitarra de 100 watts explicado acima.

Este overdrive em particular é um aspecto crucial para uma saída de guitarra perfeita e final.

Portanto, um pré-amplificador de guitarra torna-se imperativo, entre a guitarra e o amplificador de potência principal.

O circuito pré-amplificador descrito abaixo aumenta os sinais das cordas elétricas da guitarra pequena para um nível mais alto.

No entanto, o estágio de entrada do amplificador de guitarra pode cortar a saída do pré-amplificador, se o sinal exceder o limite necessário.

Como possível solução para o recorte, o ganho do pré-amplificador poderia ser fixado entre 3 e 11 vezes.

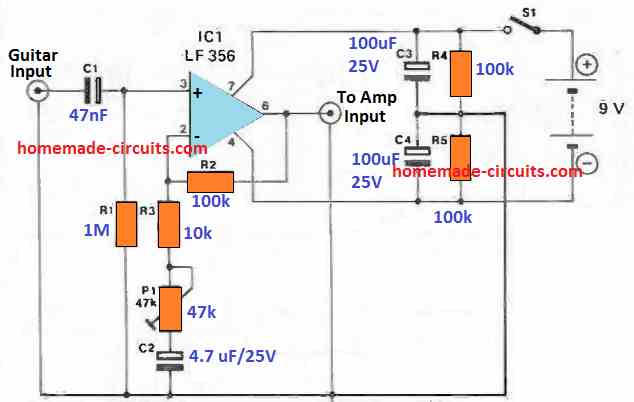

O layout completo do circuito é bastante simples.

IMG 6242DA1110E22
CIRCUITO AMPLIFICADOR DE GUITARRA DE 100 WATTS 11

Apenas um LF 356 fornece a amplificação necessária, que é determinada pela proporção de R2 + R3 + P1 para R3 + P1. A impedância de entrada, que, em 1 M, pode ser bastante alta, é especificada por R1, pois o op-amp inclui entradas FET.

Esta pode ser uma impedância apropriada para a maioria dos captadores de guitarra. Uma bateria de 9 V fornece a fonte de alimentação que é transformada em +/-4,5 V balanceado para o amplificador operacional através de R4, R5, C3 e C4.

O consumo de corrente deste pré-amplificador de guitarra será de aproximadamente 5 mA. O design, incluindo a bateria, pode ser simplesmente instalado dentro de um pequeno gabinete.

Se houver conectores de plugue/soquete no gabinete, o pré-amplificador pode ser facilmente conectado à guitarra. Se isso for executado, a predefinição P1 pode ser substituída por qualquer potenciômetro padrão para facilitar o controle rápido da amplificação usando o botão do potenciômetro que sai da caixa.

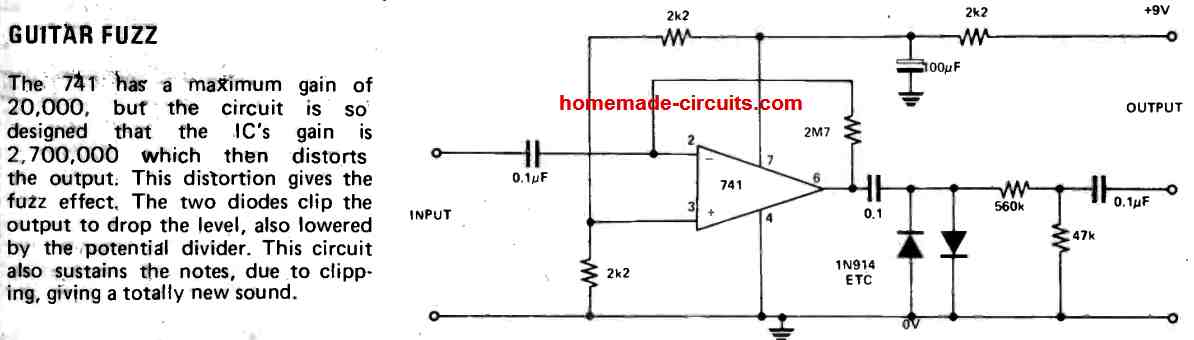

Circuito Gutar Fuzz

A imagem a seguir mostra como construir um circuito fuzz de guitarra para criar uma saída de som fuzzy das cordas da guitarra

IMG 6242DA113E478
CIRCUITO AMPLIFICADOR DE GUITARRA DE 100 WATTS 12
