Fonte de alimentação de partida suave para alto-falantes amplificadores

Relacionados

O circuito de fonte de alimentação de partida lenta proposto é especialmente projetado para amplificadores de potência para garantir que o alto-falante conectado ao amplificador não gere o som alto e indesejado de “pancada” durante a ativação do interruptor.

Isso também implica que a fonte de alimentação protegerá ou protegerá o alto-falante do súbito transiente de corrente de entrada da fonte de alimentação e garantirá uma longa vida útil aos alto-falantes.

Com esta fonte de alimentação, o amplificador conectado e seu alto-falante podem ser operados com segurança sem a necessidade de outras formas de proteção, como fusíveis, circuitos de atraso ON etc.

Transitório de Ligação de Energia

A maioria dos projetos de amplificadores, sejam unidades de bricolage ou construídas comercialmente, são acompanhadas com a desvantagem da geração de um som alto de ‘pancada’ em todas as ocasiões em que o interruptor é ligado. Normalmente, isso ocorre devido ao carregamento muito rápido dos capacitores eletrolíticos do filtro de saída, que é incapaz de parar o transiente súbito de ativação inicial.

Se esse problema surgir em um circuito amplificador de alta potência, pode haver uma grande possibilidade de os alto-falantes ficarem em curto a qualquer momento e queimados.

Uma ideia alternativa é atualizar o amplificador imprevisível com um circuito de fonte de alimentação de baixa tensão que é discutido neste artigo. É fundamentalmente um regulador transistorizado básico, aprimorado com um recurso de partida lenta ou partida suave.

Como funciona o circuito

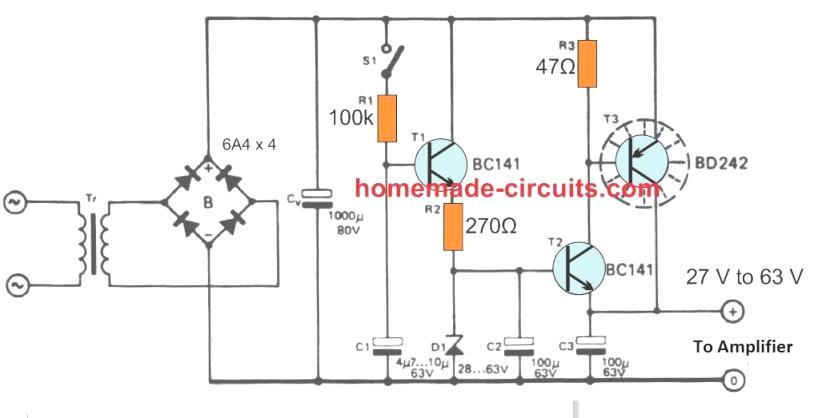

O diagrama de circuito completo da fonte de alimentação do amplificador de partida suave lenta é mostrado abaixo:

IMG 624650B22B2C2
FONTE DE ALIMENTAÇÃO DE PARTIDA SUAVE PARA ALTO-FALANTES AMPLIFICADORES 3

A alimentação bruta é fornecida pelo retificador B e capacitor de suavização CO. O diodo Zener D1 oferece a tensão de referência, pois a tensão de saída é menor, em torno de 600 mV. Se for essencial, a tensão pretendida pode ser construída aplicando alguns diodos zeners conectados em série.

A tensão geral do zener pode ser selecionada entre 28 V e 63 V (aproximadamente). O interruptor S1 liga e desliga a alimentação (conectado ao interruptor principal CA). Sempre que é fechado ou ligado, a tensão em C1 sobe em cerca de um segundo até seu limite de trabalho.

A tensão de saída começa a subir de acordo com a tensão crescente em C1 até o nível em que o diodo zener se torna condutor ou o limiar de disparo do zener.

Quando S1 não está fechado, ou está aberto, a tensão C1 começa a cair dentro de aproximadamente cinco segundos, causada pelo vazamento através da alimentação de corrente de base para o transistor T1. Caso o amplificador não apresente picos de tensão de desligamento significativos, de modo que nenhum procedimento de desligamento específico seja necessário, pode ser possível eliminar totalmente a chave S1, e conectar os pontos S1 com um fio.

A tensão não regulada em C1 não deve ultrapassar 80 V. Deve ser selecionada para garantir que haja queda de tensão suficiente sobre T3 para lidar com as especificações de regulação.

Uma queda muito alta seria um desperdício de energia e até mesmo um envolvimento desnecessário do dispendioso dissipador de calor.

A teoria básica é que, com a entrada de alimentação totalmente carregada e a tensão CA da rede de entrada em sua faixa mínima (antecipada), deve haver aproximadamente 2 volts sobre os transistores em série nas calhas na forma de onda de ondulação.

Alternativamente, uma regra prática aceitável seria permitir cerca de 10 volts sobre T3 (sem qualquer carga), e esperar que T3, em todas as circunstâncias, exija um dissipador de calor mínimo (por exemplo, alumínio brilhante de 2 mm de espessura, cerca de 10 cm por 10 cm).

Em condições severas, isso pode ser essencial para melhorar o T2 com aletas de resfriamento ou extensões.

O valor do capacitor de 1000 µF apresentado para Cv é meramente indicado como representação.

Se você estiver interessado em projetar com precisão também a alimentação básica do transformador/ponte, acoplada a uma carga ótima compatível, isso pode ser facilmente calculado através da fórmula Q = CV (lembrando que o retificador produz cem ondulações a cada segundo.
