O post explica um sensor de água simples com circuito de partida de bomba para alternar um motor de bomba durante os períodos de abastecimento de água municipal. A ideia foi solicitada pelo Sr. Hitesh Thapa.
Especificações técnicas
É possível fazer uma partida automática da bomba de água que liga somente quando a linha de abastecimento da cidade tem água fluindo.
Aqui está o cenário.
– A linha de abastecimento da cidade abre apenas por 1 hora a qualquer hora das 6h às 10h ou raramente à noite, dependendo do cara da água.
– Precisamos ficar atentos durante esses horários e manter a torneira principal aberta para ver se a água chegou.
– Uma vez que a água chega, ligamos a bomba de água conectada à linha de abastecimento principal para bombear a água para o nosso tanque de água subterrâneo.
Isso poderia ser automatizado, como instalar algum sensor entre a bomba d’água e a linha de abastecimento principal que detecta a água e liga o motor somente quando o abastecimento está em plena vazão?
Eu fiz o indicador de nível de água em casa assistindo alguns vídeos on-line e funciona bem para o tanque suspenso em casa, mas este parece ser difícil de quebrar :).
Qualquer ajuda é altamente apropriada.
Obrigado,
Hitesh Thappa

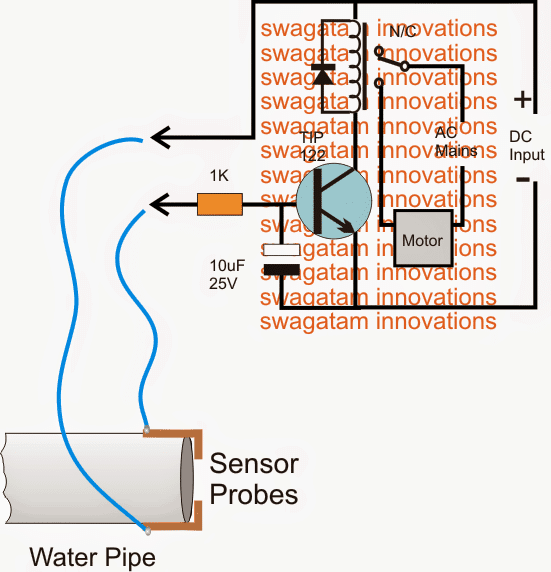

Diagrama de circuito
Lista de peças
- Resistor 1k, 1/4 watt, 5% CFR = 1 não
- Capacitor 10uF/25V eletrolítico = 1 não
- Transistor TIP122 = 1 não
- Relé 12V/30 Amp/SPDT = 1no
- Diodo 1N4007 = 1no
- Metal de aço inoxidável para as sondas
- Adaptador de 220 V CA para 12 V CC = 1 não
O design
O projeto do circuito do sensor de água municipal proposto com acionador de bomba é muito simples, como pode ser visto no diagrama mostrado.
Um transistor Darlington TIP 122 torna-se o principal dispositivo sensor ativo no circuito. O dispositivo sendo um Darlington é muito sensível e, portanto, torna-se especificamente adequado para a aplicação.
Sua base e o DC positivo são fixados juntos como sondas através da boca do tubo de água onde a água de serviço público deve ser detectada.
Na ausência de água, as sondas ficam separadas por entreferro, o que gera uma resistência muito alta entre as sondas, o que, por sua vez, mantém o estágio do transistor/relé desligado.
O capacitor de 10uF na base do transistor garante que o transistor não seja abalado ou perturbado por ruídos externos tentando abrir caminho pelos fios do sensor.
Quando o abastecimento de água de serviço público inicia, a boca do tubo começa a jogar água no tanque adjacente, a velocidade da água através das escovas do tubo através das sondas criando uma resistência relativamente baixa através dele.
Esta baixa resistência permite que a CC positiva atinja a base do BJT acionando-o em condução… o transistor agora conduz e liga o relé, os contatos do relé mudam de posição e ligam a bomba conectada.
Atualizando o sensor de água municipal acima em um circuito de corte de estouro do tanque suspenso

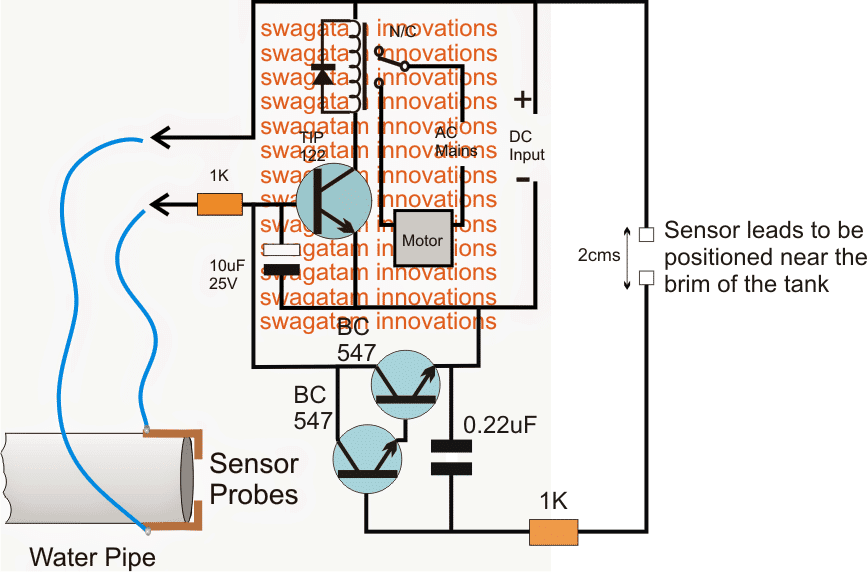

O circuito discutido na seção acima pode ser adequadamente aprimorado com um recurso adicional que permitirá que o circuito detecte uma situação de tanque superior cheio e desligue o relé junto com o motor da bomba. O projeto de circuito atualizado pode ser visto abaixo:
Lista de peças
- Resistor 1k, 1/4 watt, 5% CFR = 2 não
- Capacitor 10uF/25V eletrolítico = 1 não
- Capacitor 0,22uF PPC = 1no
- Transistor TIP122 = 1 não
- Transistor BC547 = 2nos
- Relé 12V/30 Amp/SPDT = 1no
- Diodo 1N4007 = 1no
- Metal de aço inoxidável para as sondas
- Adaptador de 220 V CA para 12 V CC = 1 não
