A postagem discute um dispositivo sensor usado para medir o nível ou a quantidade de oxigênio dissolvido na água e outros fluidos. A ideia foi solicitada pelo Sr. Amit
Especificações técnicas
Não encontrei sensores ou módulos de sensores para leituras de Oxigênio Dissolvido ou pH para usarmos com controladores em nossos projetos. mas temos sensores com controladores com display que são caros.
Você tem alguma ideia?
Obrigado
Analisando a consulta do circuito

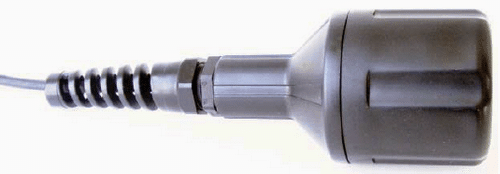

Sensores para medição de oxigênio dissolvido estão disponíveis prontos no mercado, um exemplo pode ser visto abaixo:
A saída pode ser facilmente integrada a um circuito amplificador externo para as conversões ou exibições necessárias.
Se possível tentarei atualizar as informações no meu blog em breve com todos os detalhes.
O design
Hoje as empresas fabricam vários tipos de sensores para medição de oxigênio em água conhecidos como sensores de Oxigênio Dissolvido, que você pode usar em água, trabalhos de processador químico, laboratório e ecológico. Oxigênio dissolvido (DO) é a expressão ou a avaliação do oxigênio dissolvido em uma unidade de volume de água, geralmente em unidades de mg/L ou ppm.

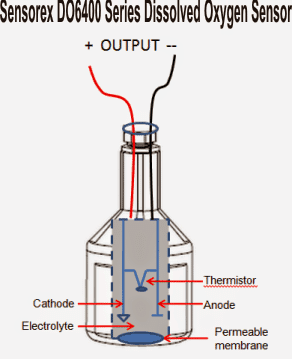

A unidade sensora preferida pode ser composta por 2 eletrodos, um ânodo e cátodo, em eletrólito e da água em questão por uma membrana permeável ao oxigênio, conforme observado na Figura 2.
O oxigênio se difunde através da membrana e interage com o cátodo a uma diferença de potencial proporcional ao oxigênio difundido no sensor.
Sensores de DO consequentemente determinam basicamente a tensão deficiente do oxigênio na água; permite que oxigênio extra atravesse a membrana e mais voltagem seja gerada. A corrente é então convertida em uma saída em milivolts, que pode ser avaliada com um nó sem fio WSN.
O tipo de sensor de oxigênio dissolvido mostrado acima é bastante ideal, pois a saída pode ser acessada rapidamente e conectada a qualquer instrumento de medição desejado, como um milivoltímetro, medidor de gráfico de barras LED, amplificador transistorizado, amplificador baseado em opamp etc. níveis exigidos para que possa ser avaliado adequadamente para os resultados.
A visão interna do sensor de exemplo acima pode ser testemunhada na imagem a seguir:
Configuração do sensor
As saídas mostradas fornecem dados legíveis diretos na forma de milivolts que podem ser usados para acionar um estágio de circuito eletrônico externo.
