Circuito Conversor Subaquático LED Boost com Dimmer

Relacionados

O post discute um circuito controlador de LED com um recurso de aumento e escurecimento projetado especificamente para aplicação de tiro subaquático. A ideia foi solicitada pelo Sr. Svein.

O circuito Solicitação

Encontrei seu blog em https://www.homemade-circuits.com e pensei em fazer uma pergunta sobre a construção ou modificação de um driver de LED.
Estou planejando construir uma luz subaquática LED com um LED SMD de 100w.

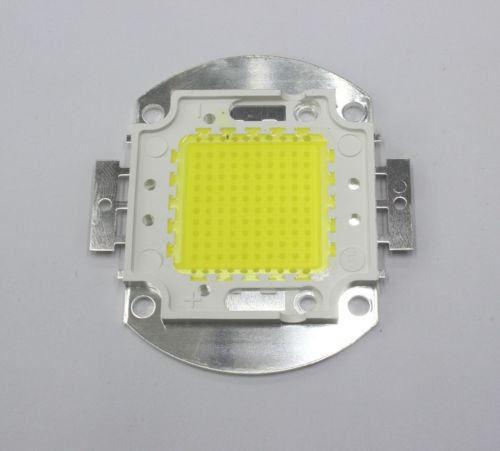

Para o módulo de LED estou pensando em usar um dos seguintes tipos:

IMG 6244BE822F5EB

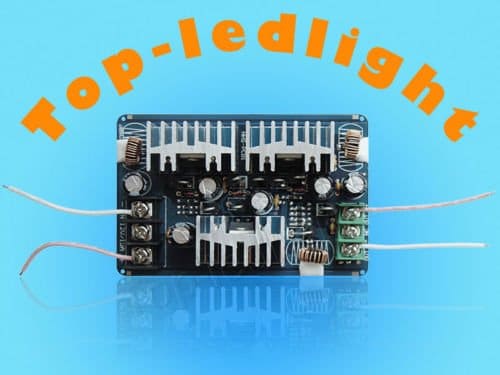

Para o driver, estou olhando para um dos seguintes:

IMG 6244BE827AF54

ou

IMG 6244BE82A90D0

ou

IMG 6244BE82D6E9B

Eu preciso que o driver aumente / aumente a tensão de 11-13v para a tensão necessária do módulo de LED e, neste caso, seria 30-36V e, claro, seria capaz de limitar a saída de corrente.

Mas o que eu também quero, que nenhum dos drivers listados acima forneça é capaz de escurecer, ou definir talvez 3 a 5 intensidades diferentes, como 10%, 30%, 50%, 70% e 100%.

Eu também gostaria que o driver e a função liga / desliga pudessem ser controlados por um interruptor de palheta / ímã para evitar a execução de um interruptor através da caixa estanque. Manter o tamanho baixo também é benéfico.

Existe alguma maneira que você acha que é possível modificar os drivers listados? Ou é possível construir algo assim sozinho?

Se você tiver tempo para considerar um circuito como esse, pode ser muito útil.

Estou planejando ter duas cabeças de luz separadas com um LED SMD de 100W em cada e executá-las com a mesma bateria. É para luzes de vídeo, portanto, uma luz em cada lado da câmera.

Se o controle dessas duas luzes pudesse ser controlado pelo mesmo interruptor também seria bom

Ótimo site btw, obrigado por compartilhar todas as suas informações!

Atenciosamente,

Svein

IMG 6244BE831DD59

O design

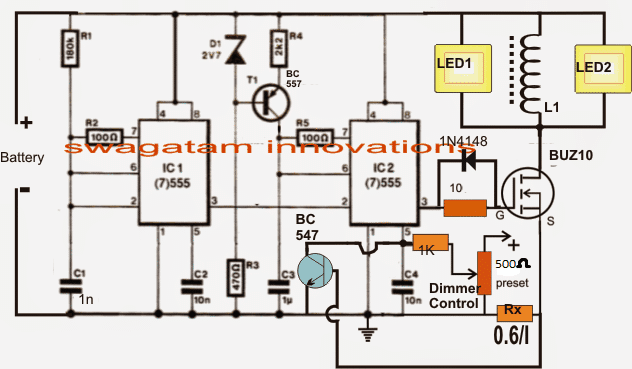

O circuito de reforço de luz subaquático LED proposto com recurso de escurecimento pode ser construído usando alguns 555 ICs, conforme apresentado na descrição a seguir e no diagrama de circuito acima:

O projeto é basicamente um circuito gerador PWM controlado usando um par de CIs 555 versáteis.

O da esquerda é manipulado como um astável para produzir uma onda quadrada de alta frequência que é alimentada ao estágio complementar IC2 555 conectado em sua forma de gerador PWM padrão.

O IC2 responde aos pulsos alimentados em seu pino2 e o compara com o potencial em seu pino5 conforme definido pela predefinição de 10k anexada.

O potencial no pino 5 definido pelo divisor de tensão predefinido de 10k determina e varia o conteúdo PWM de saída no pino 3 do IC2 variando proporcionalmente o ciclo de trabalho dos PWMs.

Potenciais mais baixos no pino 5 do IC2 resultam em maior proporção de espaço, forçando os LEDs a ficarem mais escuros e vice-versa.

Os PWMs acima são finalmente aplicados ao portão de um mosfet de canal N que transforma os dados em uma tensão amplificada e aumentada nos LEDs com a ajuda do indutor L1.

O mosfet junto com o L1 forma um circuito de aumento simples que converte a alimentação de 12V para os 36V necessários diretamente em L1 para que os LEDs sejam iluminados de maneira ideal.

O BC547 no pino 5 do IC2 é posicionado como um sensor e controlador de corrente, seu resistor de base Rx decide a corrente máxima segura permitida para os LEDs, podendo ser calculado pela seguinte fórmula:

Rx = 0,6/I onde I é o limite máximo de corrente conforme as especificações do LED.

Como enrolar L1

Pode ser uma questão de alguma experimentação. Comece enrolando arbitrariamente algumas voltas de fio magnético 22 SWG sobre uma haste de ferrite de qualquer dimensão. Conecte-o com o circuito e meça a tensão aumentada na bobina (sem conectar os LEDs).

Agora basta dividir a tensão medida com o número de voltas usadas, o resultado lhe daria as voltas por volt do conjunto da bobina. Em seguida, é apenas uma questão de otimizar o número de voltas para adquirir a magnitude necessária de volts, que é de cerca de 33V no circuito dimmer de luz LED subaquático proposto.
