Circuito de LED controlado por tubelight PWM

A publicação analisa um circuito PWM baseado em 555 que pode ser implementado como um circuito controlador de intensidade de luz LED de 150 nos ou mais. A idéia foi solicitada pelo Sr. Anil

A solicitação do circuito

Quero executar 150 nos LEDs de 5 mm com a ajuda do IC 555 no modo pulso e contínuo.

Eu quero usar fonte de 12V / 5A DC

Obrigado e pronta resposta é muito apreciada.

Obrigado e cumprimentos

Anil Rustagi

Circuito de driver de LED atual baseado em PWM

O desenho

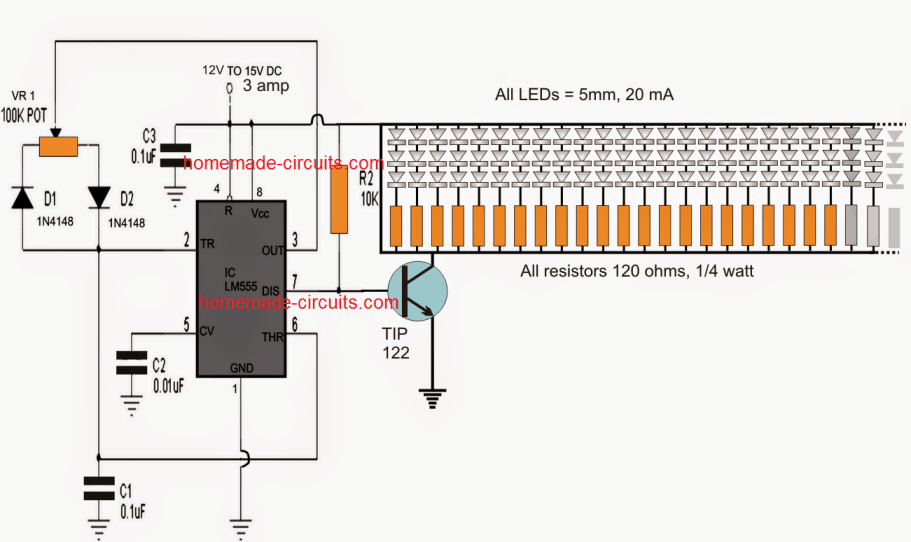

A figura mostra um circuito controlador de intensidade de LED baseado em PWM que usa o IC 555.

O IC 555 é popularmente usado na maioria das aplicações de circuitos baseados em PWM devido à sua configuração fácil e sua capacidade de geração precisa de PWM que pode ser ajustada do mínimo ao máximo.

No projeto mostrado, o 555 IC é configurado em seu modo PWM padrão, com uma ligeira variação de que seu pino de download7 é usado como saída, em vez de seu pino3 usual, que é usado aqui para a função de download.

A configuração acima torna a operação um pouco mais eficiente e permite que as lacunas do ciclo de trabalho sejam mais nítidas e precisas.

O Pin7 é responsável por criar pulsos negativos apenas para o transistor conectado, enquanto pulsos positivos são derivados do resistor de 10k na base e positivos no transistor.

O VR1 é usado como o potenciômetro de controle PWM que quase fornece uma faixa zero à tensão de alimentação máxima para os LEDs através de diferentes ciclos de trabalho de ON / OFF, conforme determinado pela configuração do potenciômetro de 100k

O TIP122 é classificado com até 5 amperes com um dissipador de calor adequado, o que significa que mais de 150 LEDs com capacidade de 20 mA cada podem ser incluídos no dispositivo, conforme mostrado no diagrama de circuitos.
