Circuito do contador de apitos da panela de pressão

Relacionados

Este circuito é projetado para detectar os apitos de uma panela de pressão e contar o número em um display digital. O sistema alivia o usuário do estresse de monitorar constantemente o fogão e contar manualmente os apitos.

A ideia foi solicitada pelo Sr. PK Bajpai

Conceito de design

Em muitos dos países asiáticos, o arroz é o alimento básico e, para cozinhar o arroz de forma eficiente, normalmente é utilizada uma panela de pressão. Todos nós sabemos que uma panela de pressão é a preferida, pois é capaz de cozinhar alimentos rapidamente através de sua alta pressão de vapor no interior. Isso economiza energia e tempo para o usuário.

Outra vantagem deste recipiente especial de cozimento é a facilidade de ajustar o grau de cozimento ou consistência do ingrediente alimentar através de um alarme sonoro em forma de apitos, também criado pela pressão do vapor. O número de apitos permite ao utilizador perceber e optimizar a textura e a eficiência dos alimentos no interior da panela, e se esta não for correctamente estimada resulta num alimento de má qualidade ou por vezes até na destruição total do alimento.

Contador eletrônico para contagem de apitos

De acordo com o pedido, projetei um circuito contador de apitos simples e barato que responderá com relativa precisão aos apitos do fogão e acionará um contador digital para gerar os dados no visor.

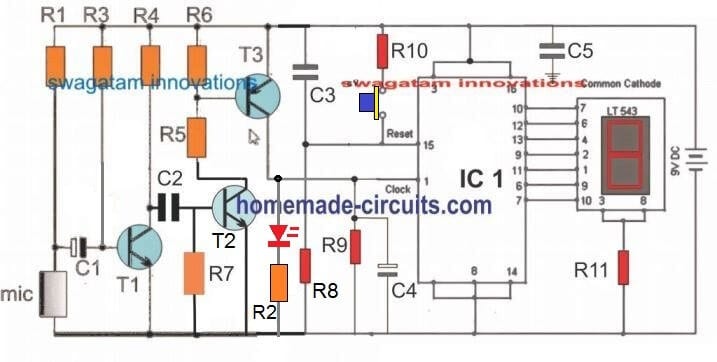

CIRCUITO DO CONTADOR DE APITOS DA PANELA DE PRESSÃO
IMG 6245A1298894F
DETALHES DE PINAGEM IC 4033

Como funciona o circuito

Referindo-se à imagem acima, o projeto é basicamente construído usando dois estágios, um circuito sensor de som composto por T1, T2, T3 e um circuito contador de relógio digital usando IC 4033.

O circuito original do sensor de som era na verdade um amplificador comum baseado em MIC projetado para captar todos os tipos de sons e, portanto, o mesmo design não parecia desejável para este projeto em particular, pois aqui eu precisava do dispositivo para sentir apenas os assobios agudos e nenhuma outra forma de perturbação do som.

Para modificar o sensor de som em um sensor de apito personalizado, inicialmente pensei em aplicar o conceito LM 567 para que ele filtrasse apenas a frequência de som específica.

No entanto, eu não queria tornar o design muito complexo, queria mantê-lo simples e barato, mas razoavelmente preciso.

Isso me levou a pensar em uma solução alternativa usando um filtro passa-alta baseado em opamp, mas mesmo isso poderia ter tornado o design complexo, portanto, acabei projetando um filtro passa-alta passivo usando um capacitor e a rede de resistores para cumprir o propósito.

Você pode ver isso inserido no formulário C2/R7. Essa rede garante que o único ruído de alta frequência e alta frequência seja capaz de passar por T2 e atingir T3 para amplificação adicional.

Outras frequências mais baixas serão simplesmente cortadas e não poderão cruzar o estágio C2/R7.

Antes de desenhar o esquema confirmei o resultado imitando e criando sons de assobios verbais nítidos sobre o MIC, fiquei feliz em ver o LED conectado efetivamente ligado apenas para esses ruídos, enquanto os outros sons altos normais dificilmente conseguiram produzir qualquer efeito. Isso confirmou perfeitamente o estágio do filtro de som.

No entanto, o contador não é praticamente verificado por mim, mas posso garantir que funcionará, pois o projeto é um projeto de aplicativo de contador digital padrão IC 4033.

Lista de peças

  • R1 = 5k6,
  • R3 = 3M3,
  • R4, R8 = 33K,
  • R5 = 330 OHMS,
  • R6, R2 = 2K2,
  • R7 = 470K,
  • R9 = 10K,
  • R10 = 1K,
  • R11 = 470 Ohms,
  • C1 = 0,1uF,
  • C2 = 330pF,
  • C3, C5 = 0,1uF cerâmica
  • T1, T2 = BC547,
  • T3 = BC557,
  • IC1 = 4033
  • Mic = condensador de eletreto MIC.
  • Exibição = Tipo de cátodo comum de 7 segmentos,
  • Push Button = Pressione para tipo ON,
  • Bateria = 9V PP3 com interruptor

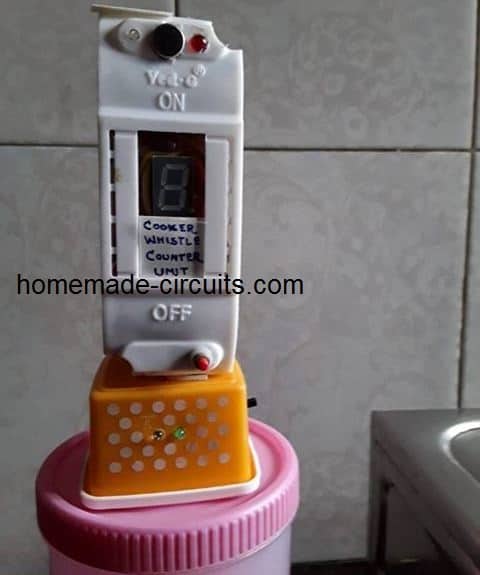

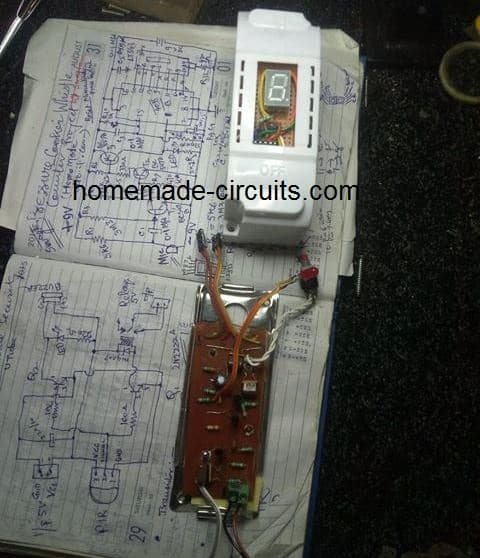

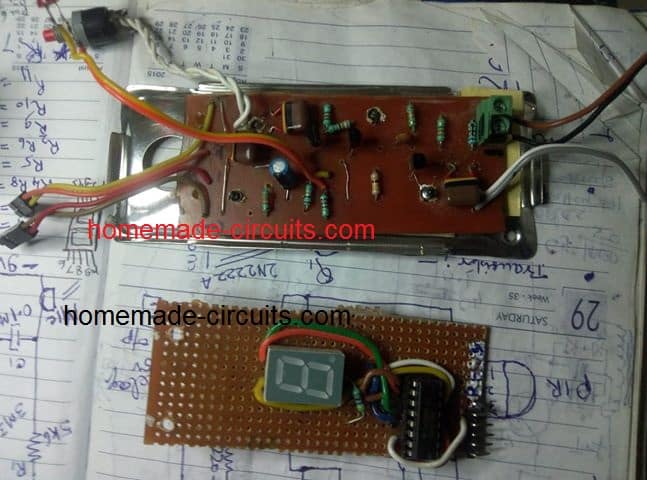

O circuito foi testado e construído com sucesso pelo Sr. Pradeep Bajpai. As imagens do protótipo construído podem ser testemunhadas abaixo:

IMG 6245A129BE3CD
IMG 6245A129F2F98

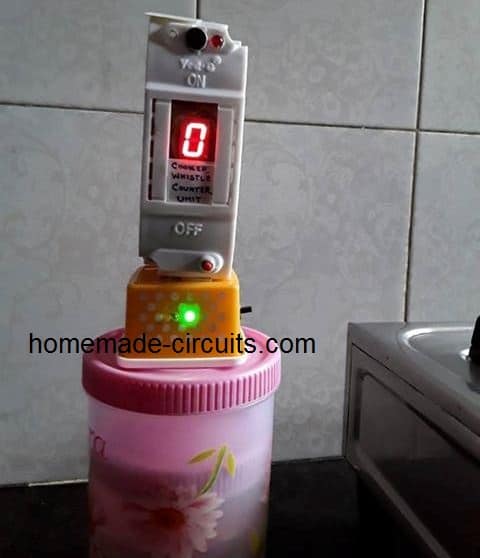

IMAGEM DO PROTÓTIPO DO CONTADOR DE APITO
IMG 6245A12A59535

Videoclipe: A prova de funcionamento do sensor de apito acima pode ser vista no vídeo que também foi contribuído pelo Sr. Pradeep Bajpai.
