Este testador de transistor útil permite ao usuário verificar rapidamente a funcionalidade de um transistor NPN/PNP, JFET ou (V)MOSFET, bem como determinar a orientação de seus terminais ou os pinos de forma adequada.
Um BJT ou FET de três pinos fornece um total de 6 configurações correlacionadas viáveis, no entanto, apenas uma provavelmente será a correta.
Este circuito testador de transistor universal oferece um reconhecimento fácil e infalível da configuração apropriada do transistor, além de criar um exame prático do transistor simultaneamente.
Como funciona o circuito

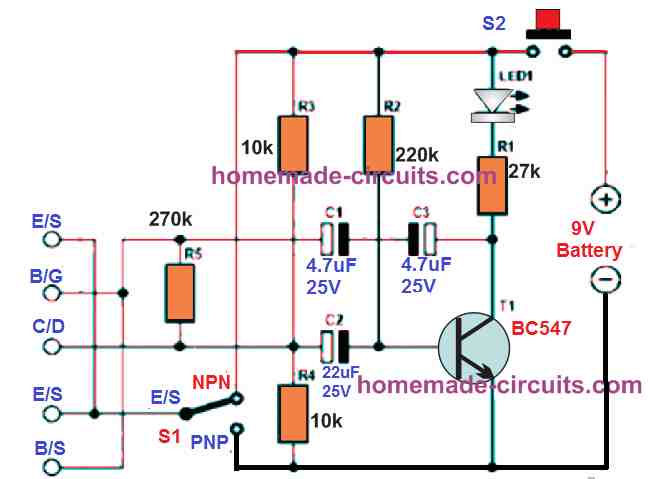

O circuito testador por si só inclui um transistor que coletivamente com o transistor sob teste (TUT) forma um circuito multivibrador astável.
O testador possui 5 slots de teste próximos uns dos outros, determinados por suas respectivas etiquetas:
E/S – B/G – C/D – E/S – B/G
Este arranjo permite que os dispositivos mostrados abaixo sejam examinados através das configurações mencionadas:
• Transistores Bipolares: EBC / BCE / CEB, e invertidos: BEC / ECB / CBE.
• Transistores Unipolares (FETs): SGD/GDS/DSG, e invertidos: GSD/SDG/DGS.
O estágio multivibrador astável do circuito oscila e pisca um LED branco brilhante (Figura 1) sempre que o transistor em teste é conectado da maneira correta. O LED também pode piscar se os pinos E e C do transistor forem trocados, no entanto, a velocidade de piscar será mais rápida.
Isso demonstra a verdade de que algumas variedades de BJTs podem funcionar mesmo quando seus terminais emissores e coletores trocados, embora com características de desempenho que podem ser inferiores à configuração normal.
Testando JFETs
Ao testar JFETs com uma estrutura simétrica de fonte e dreno, pode ser viável apenas distinguir o pino de porta com qualquer nível de garantia, e os pinos de fonte e dreno podem ser trocados.
A resistência de carga do transistor sob teste é construída como um circuito divisor de potencial com metade da tensão de alimentação usando resistores R3/R4. Isso permite que um switch comum (S1) troque de N(PN) para P(NP).
Usando um indicador LED
Um LED piscando revela o posicionamento correto do dispositivo em teste! Se o LED permanecer desligado ou permanecer aceso constantemente, indica uma configuração incorreta ou BJT morto e queimado.
Esta situação pode indicar adicionalmente que a unidade que está sendo testada pode simplesmente não ser um transistor.
O item pode ser, por exemplo, um regulador de tensão de 3 pinos, um SCR ou um triac e assim por diante.
Usando um indicador de campainha

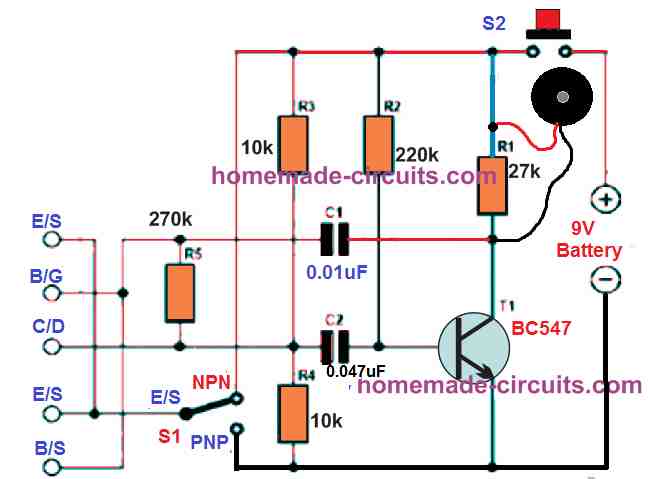

A próxima variante do testador de transistor universal exibida na figura abaixo emprega uma campainha piezo em vez do indicador LED. O valor do capacitor de determinação de frequência neste projeto pode ser visto muito reduzido em comparação com a versão LED, a fim de aumentar a frequência de oscilação e torná-la audível.
Um zumbido de baixo volume da campainha significa que o transistor está inserido corretamente e está fazendo o trabalho perfeitamente.
Se não houver som da campainha, indica que o BJT ou o FET em teste está inserido incorretamente ou pode estar completamente morto.
O botão de pressão permite que você ligue o circuito e verifique o transistor simultaneamente assim que estiver conectado. Todo o circuito pode sem dificuldade acomodar mais de um pequeno pedaço de veroboard. A fonte de alimentação pode ser obtida a partir de uma bateria PP3 padrão de 9 V.
