Circuito Indicador Aberto da Caixa de Correio

Neste post aprendemos a construir um circuito indicador de abertura de caixa de correio, que indica através de um LED se a caixa de correio foi aberta pelo carteiro ou por outra pessoa!

A ideia foi solicitada pelo Sr. Bill.

Imagino se você poderia me ajudar.
Eu quero fazer um indicador LED para mostrar sempre que minha caixa de correio for aberta.
O que tenho em mente é um circuito de bateria simples com um microinterruptor na caixa de correio que aciona o LED e o botão de reset do lado de fora. Isso deve ser fácil, mas não tenho certeza de como posso fazer o LED ficar aceso até que eu aperte o botão de reset?
Qualquer conselho ou apontar para um produto existente seria muito útil.

Configuração da caixa de correio

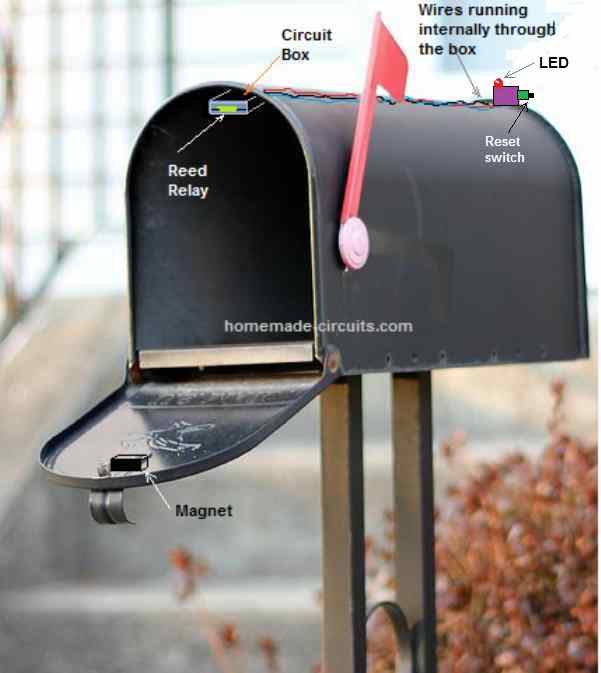

A figura a seguir mostra a configuração de instalação da caixa de correio, na qual são representadas as várias unidades eletrônicas e suas colocações.

IMG 62437807D8BAF
CIRCUITO INDICADOR ABERTO DA CAIXA DE CORREIO 5

Nesta configuração, usamos um interruptor reed e um arranjo magnético para comutar o circuito em vez de um microinterruptor, para garantir maior eficiência de trabalho e desgaste mínimo do sistema. No entanto, se preferir um microswitvh, o reed switch pode ser simplesmente substituído por um microswitch para obter os mesmos recursos operacionais.

O imã pode ser visto colado na borda superior interna da tampa da caixa de correio, enquanto o relé de palheta está posicionado na parte superior interna da caixa de correio, de tal forma que quando a tampa é fechada o imã fica frente a frente e próximo ao relé de palheta.

Os terminais do reed reed são configurados com um circuito de trava eletrônica que inclui um LED para indicar uma situação de caixa de correio aberta.

Quando a tampa da caixa de correio é fechada e o botão de reset pressionado, o ímã mantém os contatos do reed reed fechados e o circuito entra em modo de espera. O LED permanece desligado nesta situação.

Agora, se a tampa da caixa de correio for aberta, os contatos do relé de palheta serão liberados, fazendo com que o circuito conectado trave e o LED se acenda. Nesta posição, mesmo que a tampa seja novamente fechada, o LED continua na condição de LIGADO, indicando o proprietário sobre uma caixa de correio aberta anteriormente.

O LED pode ser desligado apenas pressionando o botão de reset, com a tampa da caixa de correio na posição fechada

Como funciona o circuito

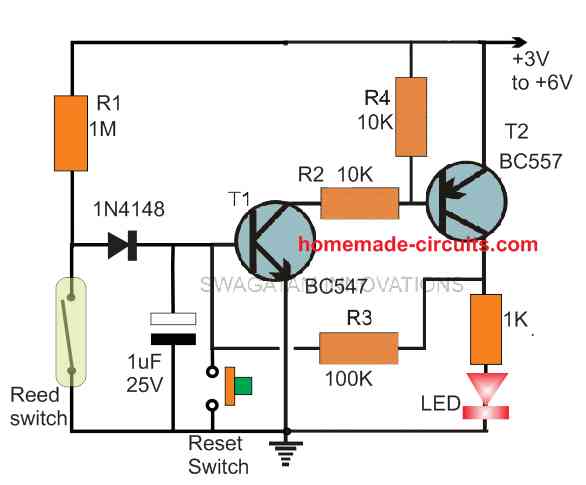

A figura a seguir mostra a configuração da peça para fazer o circuito indicador de caixa aberta. O projeto é basicamente um circuito de trava de transistor usando um par de transistores com um loop de feedback para o travamento.

O procedimento de funcionamento do circuito pode ser entendido com os seguintes pontos:

IMG 624378084F0E3
CIRCUITO INDICADOR ABERTO DA CAIXA DE CORREIO 6

Basicamente, como é um circuito de trava, o circuito acenderá o LED e será travado assim que a energia for ligada.

Quando a energia é ligada, o transistor T1 é acionado através de R1, que liga T2, e todo o sistema é travado através do resistor de feedback R3.

Nesta situação, mesmo que a conexão R1 seja removida, o transistor ainda permanecerá travado e o LED continuará aceso.

Para a nossa aplicação de indicador de abertura de caixa de correio, queremos que o LED seja desligado enquanto a tampa da caixa estiver na posição fechada, e apenas uma vez aberta, o LED deve ficar na posição permanentemente LIGADO, independentemente de a tampa estar fechada volta ou não.

Para isso, empregamos um reed switch, ou reed reed, cujos contatos permanecem abertos na ausência de um campo magnético e os contatos fecham quando um ímã é aproximado do dispositivo de reed switch.

Conforme ilustrado na figura anterior da caixa de correio, o circuito é iniciado mantendo a tampa da caixa de correio fechada, o que faz com que o ímã chegue muito perto da chave reed para que seus contatos agora se fechem.

Em seguida, a energia é ligada ao circuito.

No entanto, nesta situação, a trava é incapaz de operar porque os contatos da chave reed aterram a base de T1. Se T1 não pode ligar, T2 também não pode ligar e todo o sistema de travamento permanece desativado.

Agora, se a caixa de correio for aberta, o ímã é puxado para fora do relé de palheta, fazendo com que seus contatos se abram.

Quando os contatos do reed switch se abrem, ele remove o aterramento da corrente de base R1, permitindo a ativação dos transistores T1, T2, e todo o sistema é travado via R3.

O LED agora acende indicando que a caixa de correio foi aberta por alguém.

Nesta situação, mesmo que a tampa da caixa de correio esteja fechada, fazendo com que os contatos do relé reed fechem, e a corrente R1 se torne zero, isso não quebra o trinco, pois a base T1 continua recebendo a corrente de polarização via R3.

O LED agora fica permanentemente LIGADO, até que o proprietário da caixa de correio pressione o botão de reinicialização oculto.

A chave de reset aterra a corrente de travamento de feedback via R3 e corta a alimentação para a base T1 que finalmente quebra a trava, desligando o LED.

No entanto, este reset deve ser feito com a tampa da caixa de correio na posição fechada (reed reed aberto). A função de reinicialização não funcionará se a tampa da caixa de correio estiver na posição aberta.

Usando um microinterruptor

Se você preferir usar um microinterruptor em vez do relé reed, você pode simplesmente substituir o relé reed pelos terminais do microinterruptor para habilitar as mesmas operações, conforme discutido nos parágrafos acima.

Neste caso, o ímã não será necessário, e o microinterruptor pode ser posicionado de tal forma que quando a tampa da caixa de correio estiver fechada, pressione o microinterruptor para a condição de LIGADO.
