Tensão de saída variável mais alta do IC 7812

Você pode ter se perguntado com frequência se era viável obter tensões mais altas que 12 V de um IC 7812? Neste breve post aprendemos como configurar o IC 7812 com um estágio BJT, para que sua saída possa ser variável para atingir qualquer tensão desejada maior que 12 V, sem comprometer o desempenho do IC 7812.

Um 7812 IC é um dispositivo regulador de tensão fixa de 3 terminais que é capaz de produzir uma saída constante de 12 V em resposta a uma entrada DC entre 15 V e 30 V.

Às vezes é essencial configurar este tipo de regulador de tensão de 3 terminais IC para fornecer uma tensão de saída maior do que o valor fixo através do próprio regulador.

Como funciona o circuito

O método padrão de obter uma saída de tensão mais alta de um IC 7812 é conectar o terminal “comum” do IC à junção de um divisor resistivo instalado entre o positivo e o terra da fonte de saída regulada.

A tensão do regulador neste ponto aparece sobre o resistor divisor superior; assim, no caso, por exemplo, de resistores divisores idênticos, a tensão de saída torna-se duas vezes maior do que o valor gerenciado pelo regulador através de seu terminal comum e terminal de saída.

O problema usando esta técnica é que muitos reguladores IC (por exemplo, a série 78XX) incluem uma pequena corrente quiescente (cerca de 10mA) movendo-se através de seu terminal comum em direção ao terra. O valor dessa corrente não é rigidamente controlado e, portanto, a tensão de saída total tende a se tornar um pouco errática devido a essa corrente extra fluindo dentro da metade inferior do divisor do resistor.

O divisor resistivo de baixo valor parece resolver o problema, mas isso pode acabar com mais complicações, como dissipação de calor e eficiência reduzida.

IMG 6242F6E14BBA4
TENSÃO DE SAÍDA VARIÁVEL MAIS ALTA DO IC 7812 3

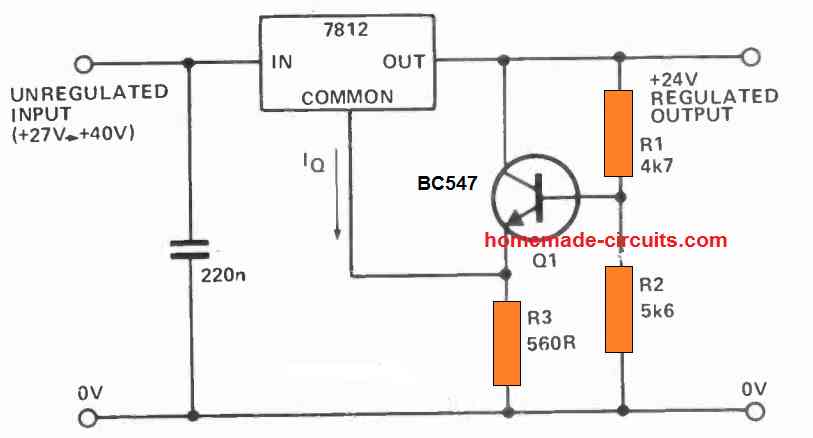

O circuito acima elimina o desafio através do uso do transistor Q1 para gerar uma baixa impedância no terminal comum do regulador por meio de sua configuração de seguidor de emissor.

O emissor do transistor transfere a tensão derivada de uma rede divisora ​​de resistência relativamente alta conectada através da base do transistor.

O valor de R3 não é crucial, mas deve ser suficientemente pequeno para permitir a máxima corrente quiescente possível do terminal de terra do IC 7812, sem resultar no desligamento de Q1. O circuito apresenta uma alimentação funcional de 24 Volts através de um regulador 7812.

Uma tensão de saída mais alta desejada do IC 7812 pode ser ajustada alterando os valores de R1 e R2 de acordo.
