Neste post, aprendemos como apenas um único IC MBI6001 pode ser usado como um circuito de driver de LED de corrente constante sem transformador para iluminar uma cadeia de muitos LEDs em série.
A série de CIs MBI6001 foi projetada para trabalhar com entradas CA de rede e convertê-las em uma saída CC de tensão mais baixa que pode ser usada adequadamente para acionar um grupo de LEDs conectados em série.
O IC possui uma saída PWM de corrente pulsada que permite a configuração de corrente para os níveis precisos de acordo com a classificação dos LEDs.
Os IC marcados com N1x são especificados para operar com entradas de 110V AC enquanto a série N2x com entradas de 220V.
Usando o IC MBI6001

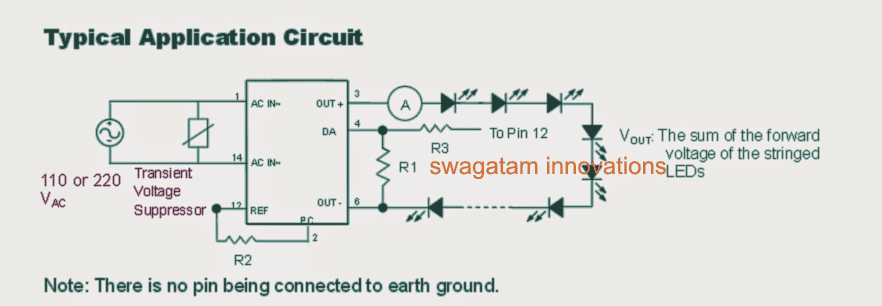

Referindo-se ao circuito de driver de LED de corrente constante sem transformador padrão usando o IC MBI6001, podemos ver quase nenhum componente externo sendo usado, exceto alguns resistores.
Aqui os resistores R1, R2 e R3 ajudam a determinar a configuração correta de PWM para alcançar a saída de corrente constante pretendida do IC.
Os valores dos resistores são recomendados pelo fabricante e podem ser utilizados conforme instruções fornecidas. Falaremos sobre isso na parte posterior do artigo.
Quantos LEDs podem ser usados na Saída.
O número de LEDs que podem ser usados com segurança na saída deste IC não é crítico. Pode-se usar qualquer número de LEDs nos pinos de saída mostrados do IC, a tensão na série é ajustada automaticamente pelos circuitos internos do IC.
No entanto, a tensão direta combinada máxima da série de LED conectada não pode exceder o valor da tensão CA de entrada, caso contrário, a luz dos LEDs pode ficar reduzida e sem brilho.
Selecionando o Limite de Corrente Constante para os LEDs
Conforme explicado anteriormente, o IC usa PWM para controlar a corrente para o LED, e isso pode ser definido de acordo com o requisito ou o limite máximo de segurança da string do LED.
O acima é determinado pelos vários resistores incluídos externamente com o IC e é implementado aumentando o ciclo de trabalho do PWM ou diminuindo o ciclo de trabalho do PWM.
No entanto, 90mA é a maior quantidade de corrente que pode ser alcançada a partir deste IC, o que implica que LEDs de alta potência não podem ser usados com este circuito IC de driver de LED de corrente constante sem transformador.
Além disso, acima de 23mA o IC pode começar a aquecer, reduzindo a eficiência geral do circuito, portanto acima deste limite o IC deve ser preso com um pedaço de dissipador de calor de alumínio para manter a resposta ideal.
Tabela de especificações de LED

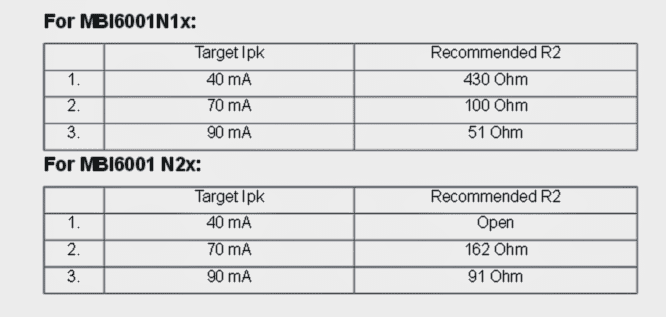

A tabela a seguir mostra os valores de R2 que podem ser selecionados adequadamente pelo usuário de acordo com as especificações de LED preferidas.
O resistor R1 pode ser substituído por um resistor de 1K e não é muito crítico, embora seu objetivo seja ajustar a intensidade da corda de LED conectada, portanto, pode ser ajustado um pouco para obter a intensidade desejada dos LEDs.
R3 é opcional e pode ser simplesmente omitido, seu uso é restrito para alguns requisitos avançados e pode ser ignorado para aplicação geral conforme descrito acima.
Usando um MOSFET

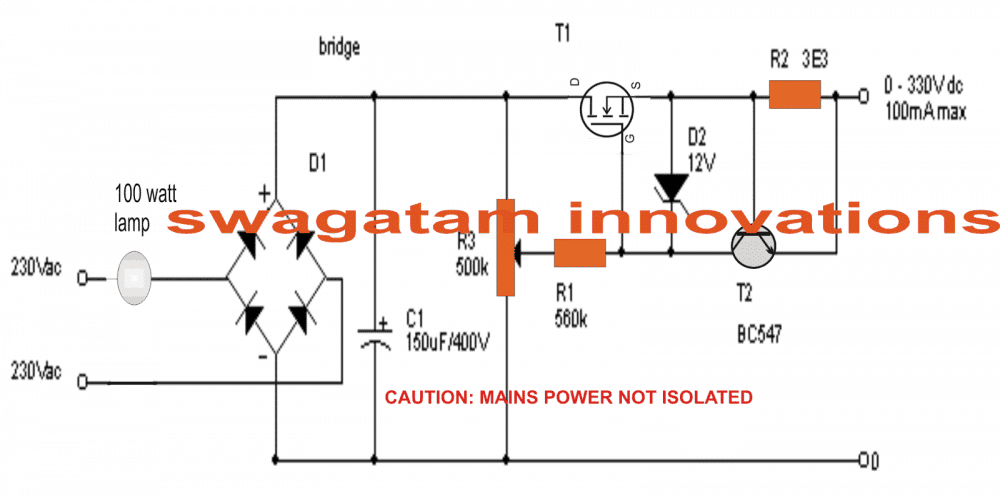

Se você achar o IC mencionado acima obsoleto, você pode tentar o seguinte circuito de driver de LED sem transformador baseado em MOSFET universal.
A lâmpada em série pode ser eliminada se a corrente de carga estiver dentro da capacidade de manuseio do MOSFET.
R2 pode ser calculado usando a seguinte fórmula:
R2 = (Tensão de alimentação após ponte – Tensão direta total do LED) / Corrente do LED
