Neste post aprendemos a fazer um circuito gerador de temporizador sequencial simples que pode ser usado para obter um acionamento sequencial de uma carga conectada, ou pode ser simplesmente usado como um gerador de efeito gráfico de barras sequencial de LED, usando apenas transistores. A ideia foi solicitada pelo Sr. Babusan.
Especificações técnicas
eué possível eu adicionar mais um LED a este circuito mas demorará cerca de 2 segundos após o 1º LED acender e ambos os LEDs se apagarão ao mesmo tempo.
Obrigado pela ajuda.
Babusan
O design
O projeto de temporizador sequencial de 2 LEDs proposto pode ser visto acima, ele também pode ser usado como um circuito gerador de gráfico de barras sequencial de LED de transistor.
Eu mostrei 3 estágios do gerador de atraso em vez de dois aqui, no entanto, qualquer número de estágios pode ser incluído de acordo com as especificações do aplicativo.
Aqui, uma vez que o circuito é alimentado, os LEDs devem acender em sequência, um após o outro, a uma taxa específica, dependendo dos valores dos componentes RC relevantes, que são ajustáveis discretamente e podem ser definidos individualmente para cada um dos estágios sequenciais. .
Basicamente, o circuito é feito configurando um grupo de estágios de temporização ON de atraso de dois transistores (T1 e T2).
Inicialmente quando a energia é ligada todos os LEDs ou as cargas conectadas permanecem desligadas
Primeiro o C2 da extrema esquerda começa a carregar lentamente, e após um tempo pré-determinado conforme definido pelos valores de C2, R2, P1 e D1, T1 é acionado ON, com T1 ON, T2 também acende e o primeiro LED da esquerda acende.
Com a ação acima, o coletor T2 alimenta simultaneamente uma tensão de carga para o C2 do temporizador de retardo central, que novamente repete o ciclo de forma idêntica à descrita acima.
Devido a isso o LED central acende, e seu T2 alimenta o sinal para o estágio do lado direito, que passa por uma fase idêntica iluminando o terceiro LED na sequência.
A situação agora fica travada com todos os LEDs acesos até que o botão “reset” seja pressionado por alguns momentos e liberado.
O pressionamento do botão de reset permite que os LeDs desliguem lentamente na ordem inversa sequencialmente.

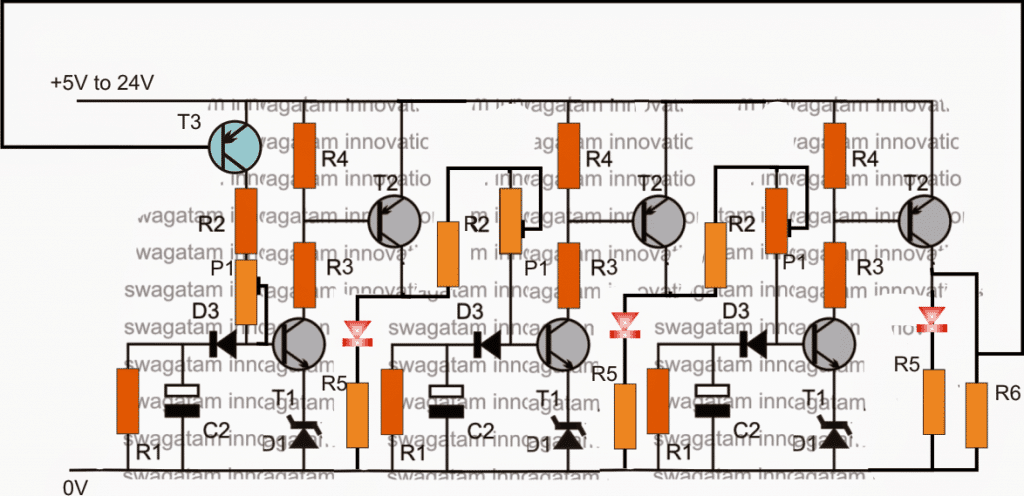

Circuito Caçador de Luz LED de 3 Etapas
No caso em que o circuito é necessário para funcionar automaticamente semelhante a um circuito de perseguição de LED, em que os LEDs são obrigados a ciclar sequencialmente criando uma sequência do tipo de gráfico de barras de incremento e um efeito de desligamento de gráfico de barras reverso, o projeto mostrado a seguir pode ser incorporado para o mesmo.
No conceito acima, T3 é inicialmente ligado quando o circuito é alimentado pela primeira vez. Uma vez que o último LED está aceso, o T3 é forçado a desligar devido ao potencial positivo do coletor do transistor T2 do lado direito extremo. Os LEDs agora começam a desligar um após o outro com um lapso de tempo determinado pelo valor de R1s.

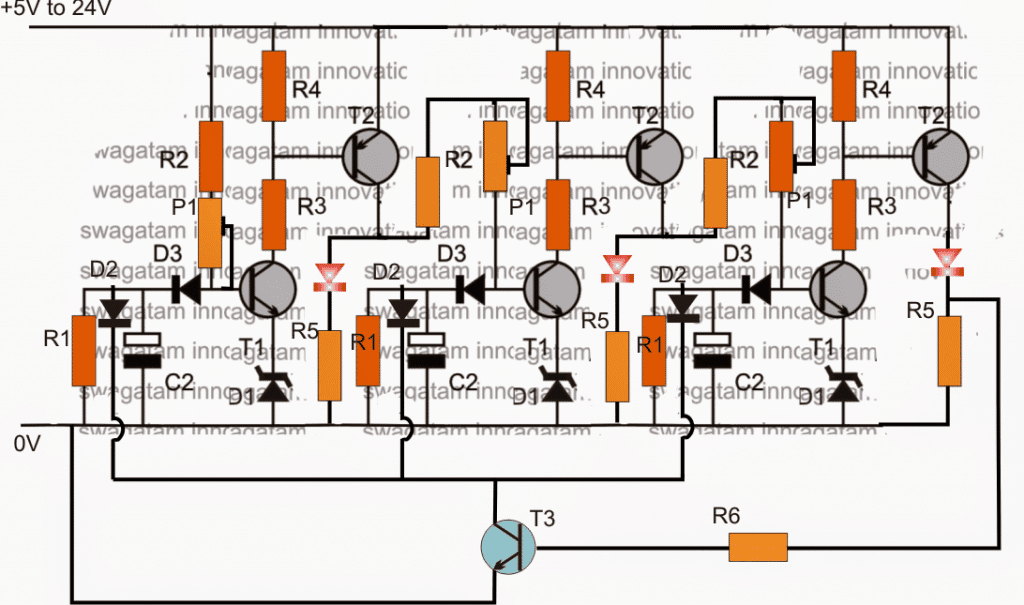

Para condições em que os LEDs precisam desligar repentinamente ou instantaneamente, o design acima pode ser modificado conforme o diagrama a seguir:
Como pode ser visto, no diagrama acima, assim que o último LED estiver aceso, T3 também é acionado ON, e força todo o capacitor de temporização a desligar imediatamente ou abruptamente.
Quando isso acontece, todos os LEDs se apagam e o T3, por sua vez, é desligado para que o ciclo possa se repetir mais uma vez.
Lista de peças
R1 = 610K (pode ser ajustável)
R2 = 2k2
R3, R6 = 10K
R4, R5 = 1K
P1 = pote de 1M
D1 = diodo zener de 3V
D2 = 1N4007
D3 = 1N4148
T1,T3 = BC547
T2 = BC557
C2 = 33uF/25V (ajustável)
