O post explica como fazer uma placa de sinalização de circuito de exibição “BEM-VINDO”, que ilumina cada alfabeto sequencialmente até que todos os 7 alfabetos estejam acesos e, em seguida, todo o visor é desligado, o ciclo continua permanentemente enquanto o circuito estiver ligado.
Visão geral
Eu já discuti um conceito semelhante explicando um circuito de LED de exibição de gráfico de barras para sinal de direção de carro, a mesma ideia é implementada para o atual circuito de exibição de luz de perseguição de boas-vindas.

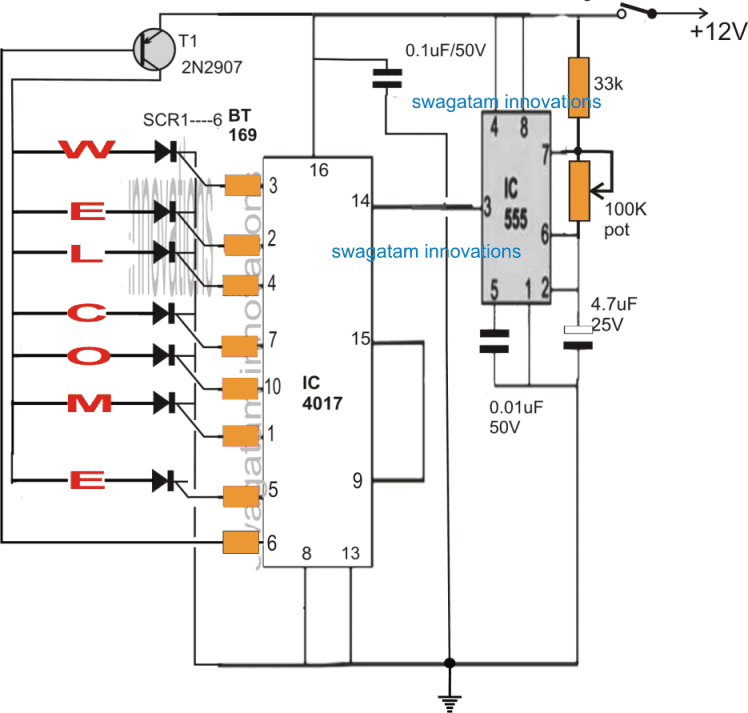

A figura abaixo mostra os detalhes do circuito:
Diagrama de circuito
Lista de peças
Todos os resistores são 1/4 watt 5%
- Os resistores de porta SCR são todos de 1k.
- O resistor de base T1 é 1k
- 33k = 1 não
- potenciômetro 100k = 1no
- Capacitor 4,7uF/25V/Eletrolítico = 1 não
- Capacitor 0,1uF/disco = 1no
- Capacitor 0,01uF/disco = 1no
- T1 2N2907 = 1 não
- IC 4017 = 1 não
- IC 555 = 1 não
- SCR BT169 = 7nos
Como funciona
Referindo-se ao circuito acima, todo o projeto é configurado em torno de um circuito de perseguição padrão IC 4017 e IC 555, em que o IC 555 transmite os relógios de sequências necessários no pino 14 do IC 4017 e permite uma perseguição sequencial da lógica alta através os pinos de saída selecionados do IC 4017.
Aqui, as pinagens do pino 3 e 5 são manipuladas para iluminar a tela “bem-vindo”, enquanto o pino 6 é usado para redefinir a sequência após cada ciclo completo.
Ou seja, uma vez que todo o sinal de “bem-vindo” esteja aceso, o pino #6 aciona o 2N2907 para desligar os SCRs e redefinir a sequência desde o início no pino #3.
A sequência de saídas do IC 4017 com uma lógica alta de “salto” que liga apenas momentaneamente enquanto muda de um pino para o próximo, isso implica que se os LEDs fossem conectados diretamente com as pinagens faria com que cada alfabeto acendesse apenas por um momento até que o próximo alfabeto era aceso, permitindo que apenas um alfabeto fosse aceso em um determinado instante. Isso tornaria a exibição ilegível e o sinal de “bem-vindo” seria irreconhecível.
Para garantir que todos os alfabetos estejam acesos e fiquem travados durante o sequenciamento, os SCRs são introduzidos com as pinagens para iluminar os LEDs.
Os SCRs são acionados e travados durante a sequência até que todos os alfabetos sejam iluminados e, em seguida, finalmente desligam para iniciar uma nova sequência.
O IC 555 gera os clocks para o sequenciamento, e a velocidade do sequenciamento pode ser ajustada através do potenciômetro de 100K associado.
Como ligar os LEDs para criar os alfabetos BEM-VINDO
Agora vamos aprender como todos os alfabetos envolvidos no display podem ser conectados usando muitos LEDs em conexões em série e paralelas.
Como a alimentação do circuito é em torno de 12V a 15V, e assumindo que os LEDs são LEDs vermelhos do tipo 5mm/20mA, grupos de fiação de 4 LEDs em série parecem ser os mais adequados.

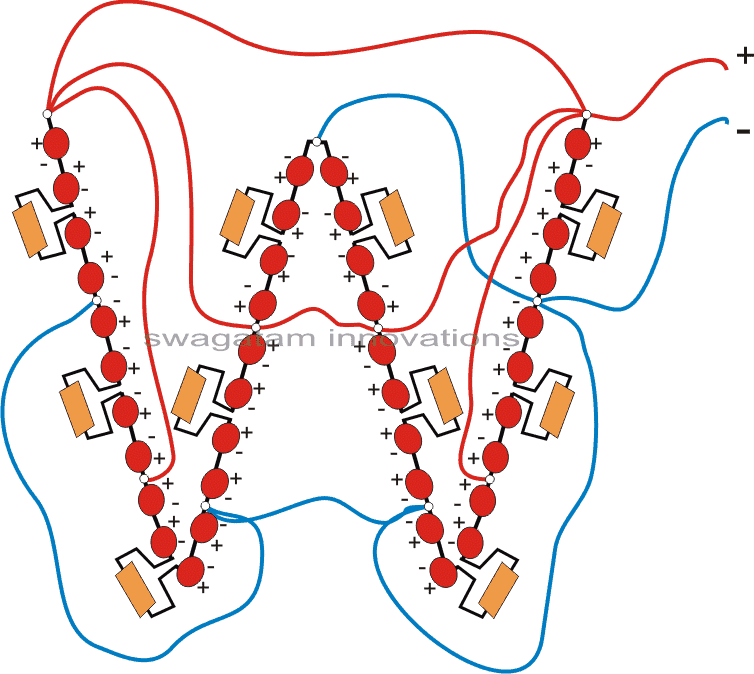

A figura de exemplo a seguir ilustra claramente como a letra “W” pode ser conectada usando grupos de 4 LEDs da série e conectando esses 4 strings de LED em paralelo, de modo que o resultado final se assemelhe à letra “W”.
Da mesma forma, outros alfabetos podem ser facilmente configurados e conectados para desenvolver o circuito de exibição de LED de perseguição “bem-vindo” necessário.
Os resistores em série em cada uma das 4 séries de LEDs podem ser calculados usando o software vinculado.
Todos os LEDs são LEDs vermelhos/5mm/20mA/High Bright
Para séries de 4 LEDs, o valor do resistor será = 25 Ohms 1/4 watt
Se houver 3 séries de LED, o valor do resistor será = 175 Ohms 1/4 watt
Se houver 2 séries de LED, o valor do resistor será = 330 Ohms 1/4 watt
