Faça este Circuito de Luz de Escada Ativado pelo Pé

Relacionados

O post explica um simples circuito de luz de escada ativado por pé composto por uma cadeia de LEDs que se ativam sequencialmente em resposta a cada degrau subido. A ideia foi solicitada pelo Sr. Dwayne.

Objetivos e Requisitos do Circuito

  • Espero que você possa me ajudar. Eu estou esperando para fazer uma escada de luz LED.
  • Usando tiras de luz LED em cada etapa, gostaria que o circuito fosse ativado por um interruptor de pressão na primeira etapa (e etapa superior para voltar). Existem 2 maneiras que eu gostaria que funcionasse.
  • Opção 1:
  • Os LEDs acendem em um atraso, passo a passo com, digamos, um atraso de 1 ou 2 segundos entre cada iluminação de etapa. Mas as luzes permanecem acesas até que a última luz seja acesa, então todas elas se apagam juntas talvez 3 ou 4 segundos após a última etapa ser acesa.
  • Opção 2:
  • Imagino que um pouco mais fácil e simples seria;
    Os LED’s se ativam todos ao mesmo tempo ao serem acionados pelo pressostato. Permanecendo ligado por 10 ou 15 segundos e depois desligando todos juntos.
  • Eu não fiz nada assim antes, então realmente aprecio todo o suporte e informações possíveis.

Muito obrigado antecipadamente.

Usando sensores e LEDs separados para iluminação sequencial

O circuito de luz LED de escada ativado por pé proposto pode ser implementado de duas maneiras únicas:

1) A primeira ideia permite que uma cadeia de LEDs instalados ao longo de toda a escada seja aceso sequencialmente, um após o outro em resposta a cada degrau subido pelo visitante.

2) O segundo conceito permite que todos os LEDs acendam juntos quando os visitantes pisam no primeiro degrau, e a luz é desligada assim que o visitante cruza o último degrau mais alto

O primeiro conceito pode ser implementado instalando o seguinte circuito em cada um dos degraus da escada:

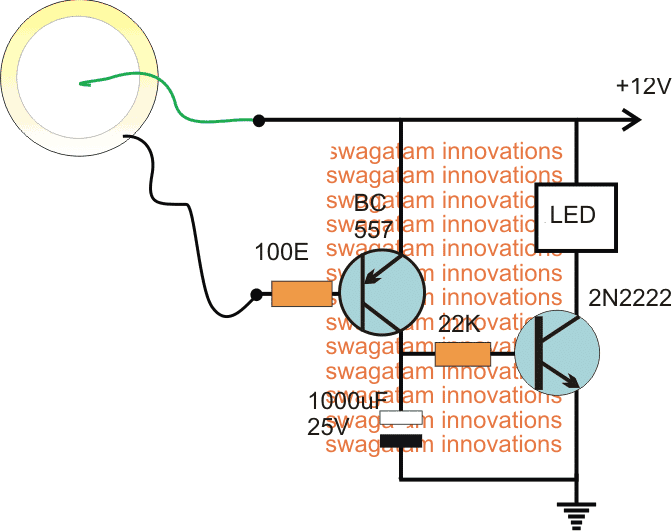

Diagrama de circuito

CIRCUITO DE LUZ DE ESCADA ATIVADO PELO PÉ

O transdutor piezo no projeto é usado como um conversor de pressão para eletricidade. O elemento piezo deve ser embutido em cada uma das escadas, enquanto cada um dos circuitos associados deve ser conectado na parede próxima, juntamente com o LED.

Uma vez feito, sempre que alguém pisar nas escadas, o piezo relevante gera um pequeno pulso elétrico em resposta à vibração, que por sua vez aciona o estágio do temporizador de atraso 2N2222 OFF, e o LED que agora acende por alguns segundos e depois desliga automaticamente fora.

A ação acima vai acontecendo à medida que o visitante sobe os degraus, iluminando e desligando cada LED subsequente de forma sequencial.

Usando um flip-flop e temporizador de atraso para criar um efeito de luz de corda

A ideia do circuito de luz de escada ativado pelo segundo pé pode ser aplicada instalando o seguinte na primeira e na última escada.

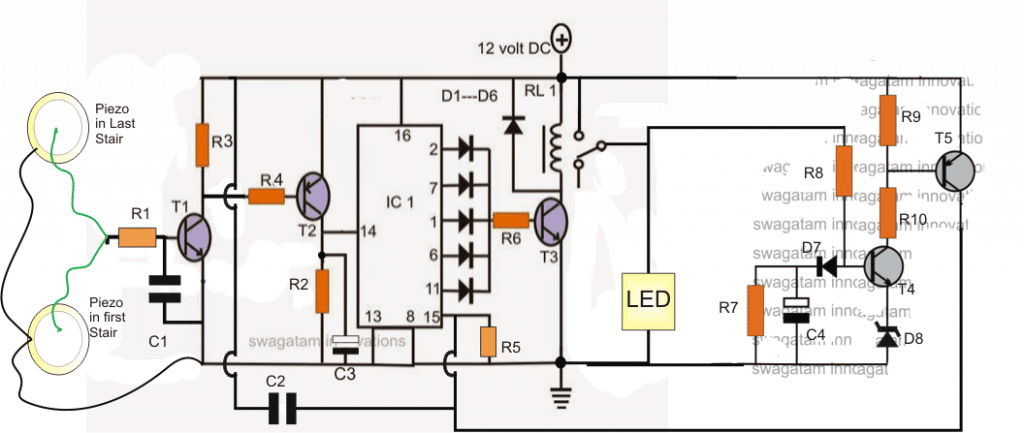

USANDO UM FLIP-FLOP E TEMPORIZADOR DE ATRASO PARA CRIAR UM EFEITO DE LUZ DE CORDA

Lista de peças

R1 = 100 ohms
R2, R3, R4, R5, R6, R9, R10 = 10K
R7 = 100K
R8 = 330K
C1, C2 = 0,22uF
C3 = 1uF/25V
C4 = 470uF/25V
D1—-D7 = 1N4148
D8 = diodo zener de 3V
IC1 = 4017 IC
T1, T3, T4 = BC547
T2, T5 = BC557
Relé = 12V, 400 ohms

Operação do Circuito

No projeto acima, dois transdutores piezoelétricos podem ser vistos embutidos na primeira e na última escada.

Quando o primeiro piezo é atingido pelo pé do visitante, os minúsculos pulsos elétricos gerados a partir do piezo são amplificados pelo estágio T1/T2 e aplicados no pino 14 do IC 4017, que é manipulado como um estágio de flip-flop aqui.

O gatilho permite que o 4017 LIGUE o estágio do driver do relé que acende a lâmpada LED.

O processo também aciona um circuito temporizador de atraso ON que começa a contar o atraso para o qual foi fixado.

Enquanto isso, o usuário continua subindo os degraus até chegar ao degrau mais alto, e seu pé ativa o segundo transdutor piezo, que novamente alterna o IC 4017, mas desta vez para desligar o estágio do driver do relé e o LED.

Caso o usuário decida não subir os degraus e retorne ou demore muito para completar sua jornada através dos degraus, o temporizador de atraso que compreende T3/T4 liga e reinicia o IC 4017 IC fazendo com que o LED se apague.

Se você tiver sugestões mais inovadoras para melhorar o circuito de luz LED de escada ativado por pé discutido, use a caixa de comentários para expressar o mesmo.
