Circuito de irrigação automática com Arduino

[the_ad id="163881"]

Neste post, vamos construir um sistema de rega automatizado para pequenos jardins usando arduino e sensor de umidade do solo.

Introdução

O sistema proposto pode monitorar o nível de umidade do solo E quando a umidade do solo cair abaixo do valor predefinido, a bomba de 12V DC será ativada por um período de tempo predeterminado. O status do nível de umidade do solo e de outras funções do sistema pode ser monitorado através de uma tela LCD de 16 x 2 em tempo real.

Estima-se que existam 3 trilhões de árvores em todo o mundo, o que é maior que a quantidade inicial em nossa galáxia, a Via Láctea, estimada em 100 bilhões. Mas, os seres humanos cortam inúmeras árvores para satisfazer nossas necessidades básicas às necessidades de luxo.

A Mãe Natureza é projetada com um sistema de feedback, quando uma espécie introduz grandes perturbações, a natureza apaga as espécies da existência.

Os seres humanos estavam inconscientemente perturbando a natureza há séculos, mas mesmo após um grande desenvolvimento na ciência e na tecnologia, a taxa de perturbação não diminuiu.

A mudança climática é um dos exemplos, quando se tornar drástica o suficiente, nossa espécie não durará muito.
Este projeto dá um pequeno passo à frente para preservar a natureza, você pode regar seu adorável pequeno jardim sem nenhuma interação humana. Agora vamos ver os detalhes técnicos do projeto.

Sensor de umidade do solo:

O coração do projeto é sensor de umidade do solo Ele pode detectar a quantidade de umidade no solo. O sensor gera um valor analógico e um microcontrolador interpreta esses valores e exibe o conteúdo de umidade.


Existem dois eletrodos a serem inseridos no solo. Os eletrodos são conectados a uma placa de circuito que consiste em CIs de comparação, LEDs, pinos de entrada e saída de resistência do trimmer.

Ilustração do sensor de umidade do solo:

módulo sensor de umidade do solo

Possui 4 + 2 pinos, 2 pinos para conectar o eletrodo e o restante dos 4 pinos são Vcc, GND, saída digital e saída analógica. Vamos usar apenas o pino de saída analógica para detectar a umidade do solo.
Como não estamos usando um pino de saída digital, não usaremos o resistor de cisalhamento embutido para calibrar o sensor.

Agora isso conclui o sensor de umidade do solo.

Diagrama esquemático:

[the_ad id="163884"]

O circuito é mantido bastante simples e amigável para iniciantes. O esboço é dividido em duas partes do mesmo projeto para reduzir a confusão ao duplicar o projeto.

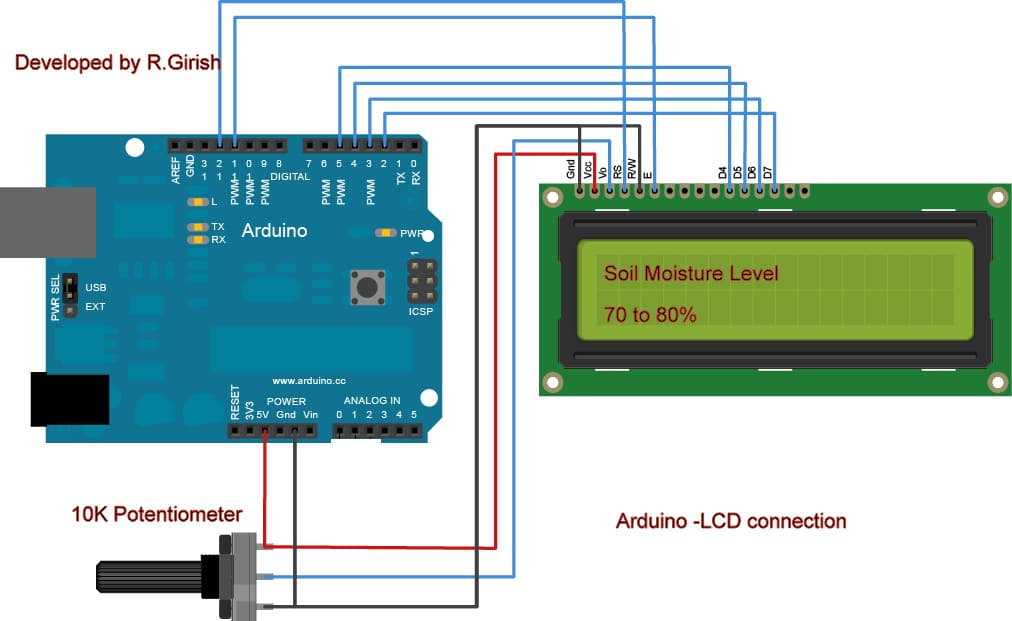

Diagrama de fiação do LCD para sistema de irrigação automática

O esquema anterior é o LCD para arduino fiação. Um potenciômetro de 10K é fornecido para ajustar o contraste da tela LCD.

Sistema de irrigação automática baseado em microcontrolador

Aqui está o restante do esquema, que consiste em um sensor de umidade do solo, uma bomba de 12V DC, um botão de calibração e uma fonte de alimentação de 12V (1 – 2 A). Use uma fonte de energia que seja pelo menos 500 mA da corrente nominal da bomba de 12V DC.

O MOSFET IRF540N (ou qualquer canal N equivalente) é usado no lugar dos BJTs para melhorar a eficiência energética geral do sistema.

A bomba regará seu pequeno jardim, verifique sempre se há uma quantidade adequada de água disponível.

Código do programa:

//-------------Program Developed By R.Girish-------------//
#include
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
int Time = 5;         // Set time in minutes
int threshold = 30;   // set threshold in percentage 80, 70, 60, 50, 40, 30, 20 only.
int i;
int x;
int y;
int z;
int start;
int calibrateValue;
const int calibrateBTN = A1 ;
const int input = A0;
const int motor = 7;
boolean calibration = false;
boolean rescue = false;
void setup()
{
Serial.begin(9600);
pinMode(input, INPUT);
pinMode(calibrateBTN, INPUT);
pinMode(motor, OUTPUT);
digitalWrite(calibrateBTN, HIGH);
lcd.begin(16,2);
lcd.setCursor(0,0);
lcd.print("Pour water and");
lcd.setCursor(0,1);
lcd.print("press calibrate");
while(!calibration)
{
if(digitalRead(calibrateBTN)==LOW)
{
calibrateValue = analogRead(input);
x = 1023 - calibrateValue;
x = x/10;
Serial.print("Difference = ");
Serial.println(x);
Serial.print("Calibration Value = ");
Serial.println(calibrateValue);
delay(500);
lcd.clear();
lcd.setCursor(0,0);
lcd.print("Calibration done");
lcd.setCursor(0,1);
lcd.print("successfully !!!");
calibration = true;
delay(2000);
}
}
}
void loop()
{
if(analogRead(input)<= calibrateValue) { delay(500); lcd.clear(); lcd.setCursor(0,0); lcd.print("Soil Moisture"); lcd.setCursor(0,1); lcd.print("Level: 100%"); } if(analogRead(input) > calibrateValue && analogRead(input) <= calibrateValue+x) { lcd.clear(); lcd.setCursor(0,0); lcd.print("Soil Moisture"); lcd.setCursor(0,1); lcd.print("Level: 90 to 99%"); } if(analogRead(input) > calibrateValue+x && analogRead(input) <= calibrateValue+2*x ) { lcd.clear(); lcd.setCursor(0,0); lcd.print("Soil Moisture"); lcd.setCursor(0,1); lcd.print("Level: 80 to 90%"); start = 80; } if(analogRead(input) > calibrateValue+2*x && analogRead(input) <= calibrateValue+3*x) { lcd.clear(); lcd.setCursor(0,0); lcd.print("Soil Moisture"); lcd.setCursor(0,1); lcd.print("Level: 70 to 80%"); start = 70; } if(analogRead(input) > calibrateValue+3*x && analogRead(input) <= calibrateValue+4*x) { lcd.clear(); lcd.setCursor(0,0); lcd.print("Soil Moisture"); lcd.setCursor(0,1); lcd.print("Level: 60 to 70%"); start = 60; } if(analogRead(input) > calibrateValue+4*x && analogRead(input) <= calibrateValue+5*x) { lcd.clear(); lcd.setCursor(0,0); lcd.print("Soil Moisture"); lcd.setCursor(0,1); lcd.print("Level: 50 to 60%"); start = 50; } if(analogRead(input) > calibrateValue+5*x && analogRead(input) <= calibrateValue+6*x) { lcd.clear(); lcd.setCursor(0,0); lcd.print("Soil Moisture"); lcd.setCursor(0,1); lcd.print("Level: 40 to 50%"); start = 40; } if(analogRead(input) > calibrateValue+6*x && analogRead(input) <= calibrateValue+7*x) { lcd.clear(); lcd.setCursor(0,0); lcd.print("Soil Moisture"); lcd.setCursor(0,1); lcd.print("Level: 30 to 40%"); start = 30; } if(analogRead(input) > calibrateValue+7*x && analogRead(input) <= calibrateValue+8*x) { lcd.clear(); lcd.setCursor(0,0); lcd.print("Soil Moisture"); lcd.setCursor(0,1); lcd.print("Level: 20 to 30%"); start = 20; } if(analogRead(input) > calibrateValue+8*x && analogRead(input) <= calibrateValue+9*x) { lcd.clear(); lcd.setCursor(0,0); lcd.print("Soil Moisture"); lcd.setCursor(0,1); lcd.print("Level: 10 to 20%"); start = 10; } if(analogRead(input) > calibrateValue+9*x && analogRead(input) <= calibrateValue+10*x) { lcd.clear(); lcd.setCursor(0,0); lcd.print("Soil Moisture"); lcd.setCursor(0,1); lcd.print("Level: < 10%"); rescue = true; } if(start == threshold || rescue) { y = Time; digitalWrite(motor, HIGH); Time = Time*60; z = Time; for(i=0; i

Como calibrar este sistema de irrigação automática:

• Com o hardware completo, insira o eletrodo no chão, em algum lugar no caminho do fluxo de água.
• Agora altere os dois valores no programa 1) A quantidade de tempo que levará para regar todas as plantas (em minutos). 2) Nível limite abaixo do qual o arduino ativa a bomba. Você pode definir os valores percentuais 80, 70, 60, 50, 40, 30, 20 apenas.

int Tempo = 5; // Defina o tempo em minutos
limiar int = 30; // define o limite como uma porcentagem 80, 70, 60, 50, 40, 30, 20 apenas.

Mude os valores no programa.

• Carregue o código no arduino e ligue o circuito. Ele mostrará "despeje água e pressione calibrar". Agora você deve regar manualmente seu jardim a um nível suficiente.
• Depois de regar o jardim, pressione o botão de calibração. Isso determinará a condução da eletricidade em solos totalmente úmidos e acionará o valor de referência.
• Agora o sistema está pronto para servir o seu pequeno jardim. Tente adicionar um backup de energia para este projeto. Quando a energia falhar, o valor de referência calibrado será apagado da memória e você precisará calibrar o sistema novamente.

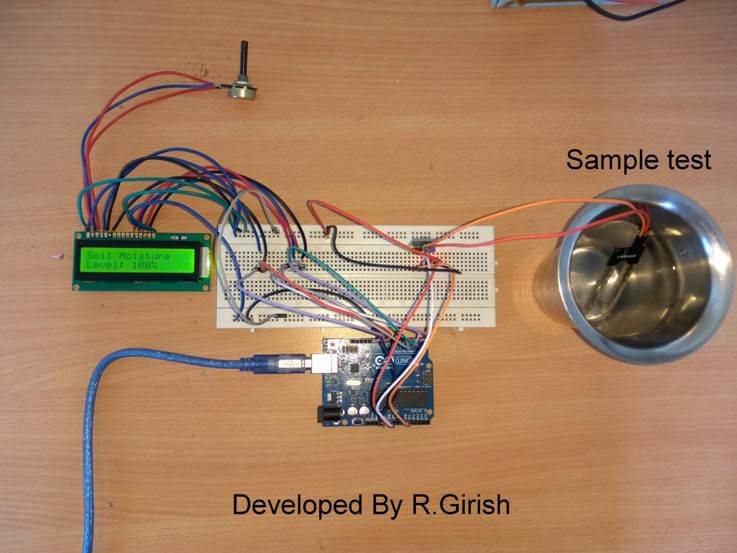

Protótipo do autor:

Imagem do protótipo de rega automática baseada em Arduino

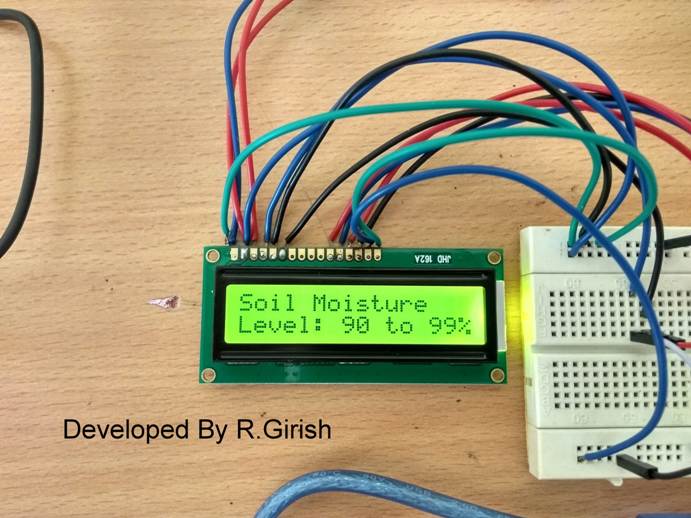

Indicação do nível de umidade do solo:

[the_ad id="163886"]

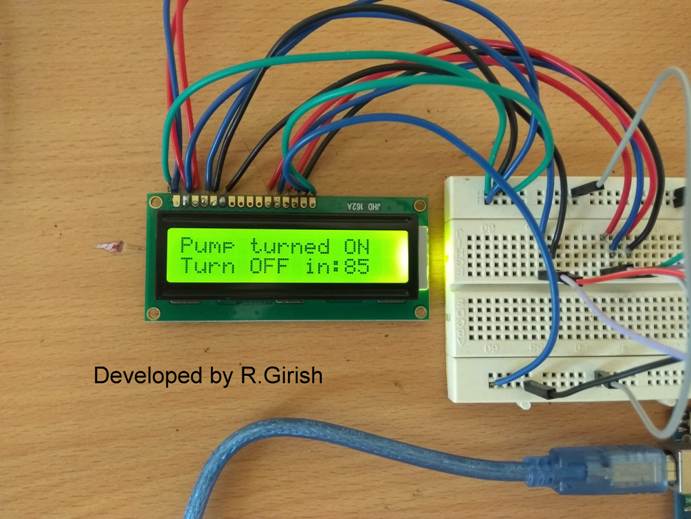

Quando a bomba LIGAR, exibirá o tempo restante para desligar (em segundos).
