Neste post vamos fazer a interface do módulo do cartão SD com o arduino para registro de dados. Veremos a visão geral do módulo do cartão SD e entenderemos suas configurações de pinos e componentes integrados. Finalmente estaremos construindo um circuito para registrar os dados de temperatura e umidade no cartão SD.
Cartão Digital Seguro
O cartão SD ou cartão Secure Digital é uma benção para a eletrônica moderna, pois fornece armazenamento de alta capacidade em tamanho mínimo. Usamos o cartão SD para armazenamento de mídia em um dos projetos anteriores (MP3 player). Aqui vamos usá-lo para registro de dados.
O registro de dados é a etapa fundamental para registrar a ocorrência anterior de um incidente. Por exemplo: cientistas e pesquisadores capazes de interpretar o aumento da temperatura global.
Eles chegaram a essa conclusão depois de entender o padrão de aumento da temperatura, analisando os dados das últimas décadas. O registro dos dados sobre o incidente atual também pode revelar sobre a ocorrência futura.
Como o arduino é um ótimo microcontrolador para leitura de dados do sensor e suporta vários protocolos de comunicação para ler os sensores e periféricos de entrada e saída, a conexão entre o módulo do cartão SD arduino foi fácil.
Como o arduino não possui nenhum armazenamento além do próprio espaço de armazenamento do programa, podemos adicionar um armazenamento externo usando o módulo descrito neste artigo.
Agora vamos dar uma olhada no módulo do cartão SD.

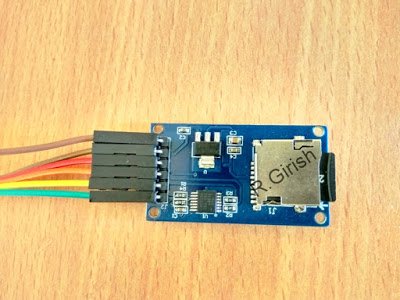

Imagem do módulo do cartão SD:

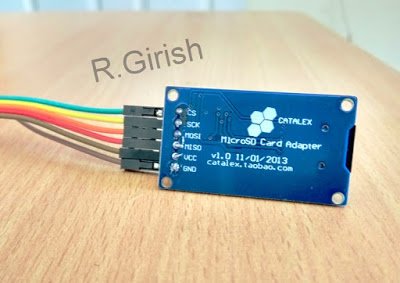

Flipside do módulo e configuração dos pinos:
Existem seis pinos e suporta o protocolo de comunicação SPI (interface periférica serial). Para Arduino UNO os pinos de comunicação SPI são 13, 12, 11 e 10. Para Arduino mega os pinos SPI são 50, 51, 52 e 53.
O projeto proposto é ilustrado com Arduino UNO se você tiver algum outro modelo de Arduino favor consultar internet para os pinos SPI.
O módulo consiste em um suporte de cartão que mantém o cartão SD no lugar. O regulador de 3,3 V é fornecido para limitar a tensão dos cartões SD, pois foi projetado para funcionar em 3,3 V e não em 5 V.
Possui circuito integrado LVC125A a bordo, que é um shifter de nível lógico. A função do deslocador de nível lógico é reduzir os sinais de 5V do arduino para os sinais lógicos de 3,3V.
Agora isso conclui o módulo do cartão SD.
Usando o módulo de cartão SD, podemos armazenar qualquer tipo de dados, aqui vamos armazenar dados de texto. Estaremos armazenando dados de temperatura e umidade no cartão SD. Também estamos utilizando o módulo de relógio em tempo real para registrar a hora junto com os dados do sensor. Ele registra os dados a cada 30 segundos.

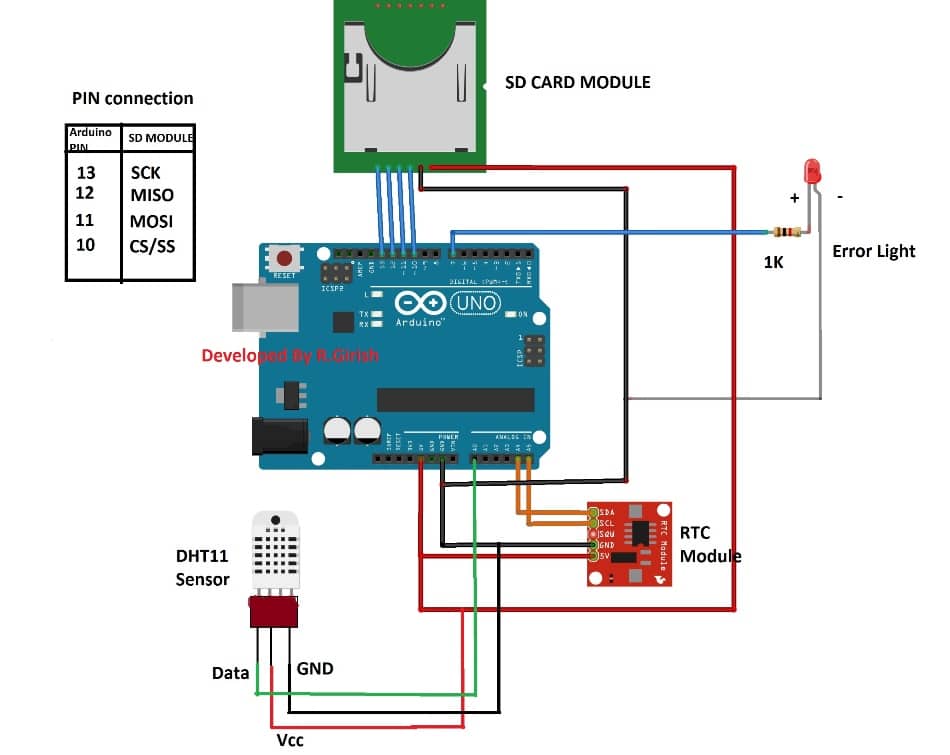

Diagrama esquemático:
O módulo RTC acompanhará a hora e registrará a data e a hora no cartão SD.
O LED de erro pisca rapidamente se o cartão SD falhar ou não inicializar ou se o cartão SD não estiver presente. O resto do tempo o LED fica desligado.
COMO AJUSTAR O TEMPO PARA O RTC:
• Baixe a biblioteca abaixo.
• Com a configuração de hardware concluída, conecte o arduino ao PC.
• Abra o IDE do arduino
• Vá para Arquivo> Exemplos>DS1307RTC> SetTime.
• Carregue o código e o RTC será sincronizado com a hora do computador.
• Agora carregue o código abaixo.
Faça o download da seguinte biblioteca do arduino antes de fazer o upload do código.
DS1307RTC: github.com/PaulStoffregen/DS1307RTC
Temperatura e umidade DHT11: arduino-info.wikispaces.com/file/detail/DHT-lib.zip
Programa:
//-----Program developed by R.Girish-----//
#include
#include
#include
#include
#include
#include
#define DHTxxPIN A0
const int cs = 10;
const int LED = 7;
dht DHT;
int ack;
int f;
File myFile;
void setup()
{
Serial.begin(9600);
pinMode(LED,OUTPUT);
if (!SD.begin(cs))
{
Serial.println("Card failed, or not present");
while(true)
{
digitalWrite(LED, HIGH);
delay(100);
digitalWrite(LED, LOW);
delay(100);
}
}
Serial.println("Initialization done");
}
void loop()
{
myFile = SD.open("TEST.txt", FILE_WRITE);
if(myFile)
{
Serial.println("----------------------------------------------");
myFile.println("----------------------------------------------");
tmElements_t tm;
if(!RTC.read(tm))
{
goto A;
}
if (RTC.read(tm))
{
Serial.print("TIME:");
if(tm.Hour>12) //24Hrs to 12 Hrs conversion//
{
if(tm.Hour==13)
{
Serial.print("01");
myFile.print("01");
Serial.print(":");
myFile.print(":");
}
if(tm.Hour==14)
{
Serial.print("02");
myFile.print("02");
Serial.print(":");
myFile.print(":");
}
if(tm.Hour==15)
{
Serial.print("03");
myFile.print("03");
Serial.print(":");
myFile.print(":");
}
if(tm.Hour==16)
{
Serial.print("04");
myFile.print("04");
Serial.print(":");
myFile.print(":");
}
if(tm.Hour==17)
{
Serial.print("05");
myFile.print("05");
Serial.print(":");
myFile.print(":");
}
if(tm.Hour==18)
{
Serial.print("06");
myFile.print("06");
Serial.print(":");
myFile.print(":");
}
if(tm.Hour==19)
{
Serial.print("07");
myFile.print("07");
Serial.print(":");
myFile.print(":");
}
if(tm.Hour==20)
{
Serial.print("08");
myFile.print("08");
Serial.print(":");
myFile.print(":");
}
if(tm.Hour==21)
{
Serial.print("09");
myFile.print("09");
Serial.print(":");
myFile.print(":");
}
if(tm.Hour==22)
{
Serial.print("10");
myFile.print("10");
Serial.print(":");
myFile.print(":");
}
if(tm.Hour==23)
{
Serial.print("11");
myFile.print("11");
Serial.print(":");
myFile.print(":");
}
else
{
Serial.print(tm.Hour);
myFile.print(tm.Hour);
Serial.print(":");
myFile.print(":");
}
Serial.print(tm.Minute);
myFile.print(tm.Minute);
Serial.print(":");
myFile.print(":");
Serial.print(tm.Second);
myFile.print(tm.Second);
if(tm.Hour>=12)
{
Serial.print(" PM");
myFile.print( " PM");
}
if(tm.Hour<12)
{
Serial.print("AM");
myFile.print( " AM");
}
Serial.print(" DATE:");
myFile.print(" DATE:");
Serial.print(tm.Day);
myFile.print(tm.Day);
Serial.print("/");
myFile.print("/");
Serial.print(tm.Month);
myFile.print(tm.Month);
Serial.print("/");
myFile.print("/");
Serial.println(tmYearToCalendar(tm.Year));
myFile.println(tmYearToCalendar(tm.Year));
Serial.println("----------------------------------------------");
myFile.println("----------------------------------------------");
} else {
A:
if (RTC.chipPresent())
{
Serial.print("RTC stopped!!!");
myFile.print("RTC stopped!!!");
Serial.println(" Run SetTime code");
myFile.println(" Run SetTime code");
} else {
Serial.print("RTC Read error!");
myFile.print("RTC Read error!");
Serial.println(" Check circuitry!");
myFile.println(" Check circuitry!");
}
}
ack=0;
int chk = DHT.read11(DHTxxPIN);
switch (chk)
{
case DHTLIB_ERROR_CONNECT:
ack=1;
break;
}
if(ack==0)
{
f=DHT.temperature*1.8+32;
Serial.print("Temperature(C) = ");
myFile.print("Temperature(°C) = ");
Serial.println(DHT.temperature);
myFile.println(DHT.temperature);
Serial.print("Temperature(F) = ");
myFile.print("Temperature(°F) = ");
Serial.print(f);
myFile.print(f);
Serial.print("n");
myFile.println(" ");
Serial.print("Humidity(%) = ");
myFile.print("Humidity(%) = ");
Serial.println(DHT.humidity);
myFile.println(DHT.humidity);
Serial.print("n");
myFile.println(" ");
}
if(ack==1)
{
Serial.println("NO DATA");
myFile.println("NO DATA");
}
for(int i=0; i<30; i++)
{
delay(1000);
}
}
myFile.close();
}
}
//—–Programa desenvolvido por R.Girish—–//

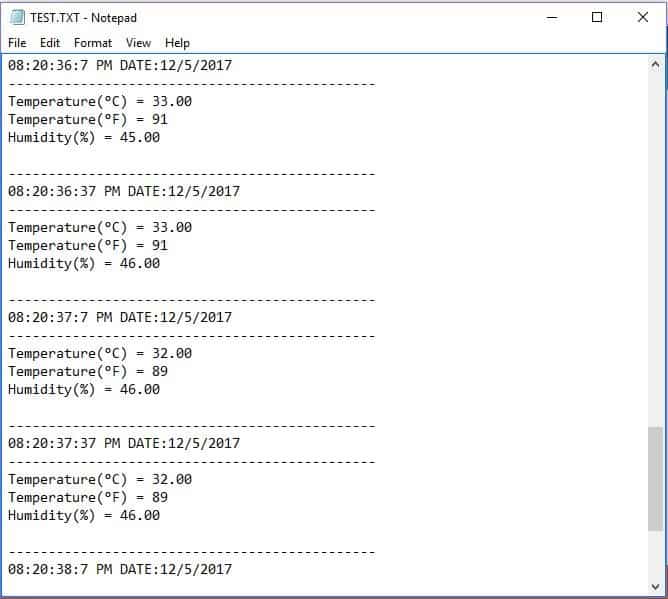

Uma vez que o circuito está autorizado a registrar dados por algum tempo, você pode remover o cartão SD conectado ao seu computador, haverá um arquivo TEXT.txt onde todos os dados de temperatura e umidade serão registrados juntamente com hora e data, conforme mostrado abaixo.
NOTA: A ideia acima é um exemplo de como fazer a interface e gravar dados. A utilização deste projeto depende de sua imaginação, você pode gravar dados de sensores de qualquer tipo.

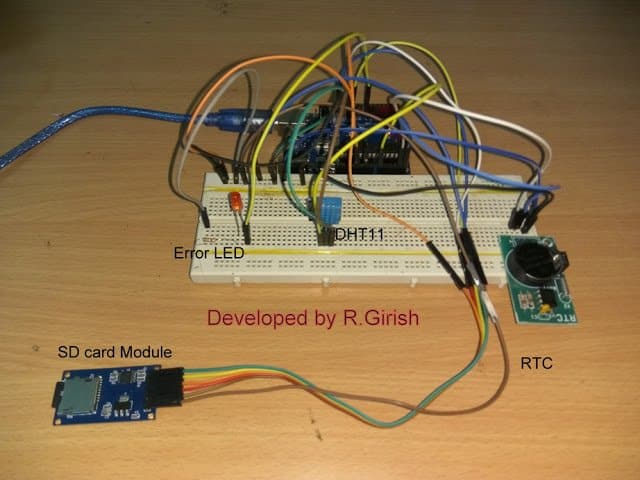

Protótipo do autor:
