Circuito de lanterna LED recarregável usando Dynamo

Neste post, estudamos um circuito simples de lanterna LED recarregável que possui opção de carregamento de bateria a partir de um dínamo, bem como de uma fonte de alimentação de 220V. A ideia foi solicitada pelo Sr. Chidimonday.

Especificações técnicas

Eu gosto do que você está fazendo aqui, eu até coloquei em funcionamento alguns de seus circuitos e funcionou bem, por favor, senhor, você pode me ajudar, estou escrevendo da Nigéria, por favor, preciso de um diagrama de circuito de lanterna recarregável de 9v usando dínamo e também corrente elétrica , obrigado, ficarei grato se você responder imediatamente, você pode, enviá-lo através da minha conta do Gmail ([email protected])

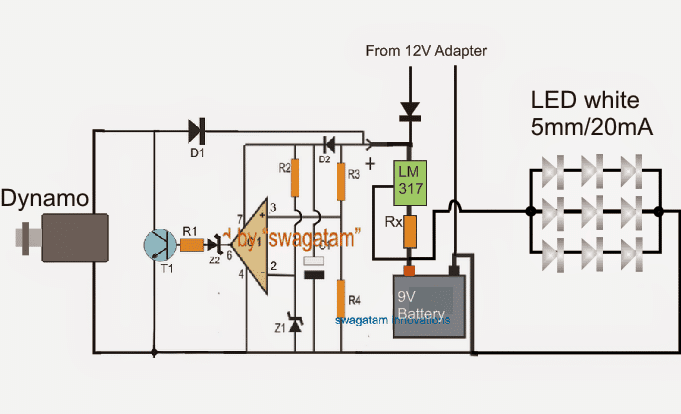

CIRCUITO DE LÂMPADA LED CARREGADO USANDO DYNAMO

O design

O diagrama simples apresentado acima explica como uma bateria de 9V pode ser carregada a partir de um dínamo e também de uma fonte externa de 12V DC simultaneamente ou separadamente, e posteriormente usada para alimentar uma lanterna de LED.

O opamp IC, juntamente com o componente associado mostrado, basicamente forma um estágio regulador de derivação, que regula a tensão e a corrente do dínamo, encurtando sua energia para o terra sempre que tentar exceder a marca de 12V.

Os 12V controlados podem passar para a bateria de 9V conectada para carregamento através de um estágio limitador de corrente LM317.

A CC adquirida de uma fonte externa, como de um adaptador de parede CA/CC, também pode ser vista alimentada na entrada do regulador LM317, que é ainda mais ajustado pelo estágio LM317 para permitir um carregamento seguro para a bateria conectada ,

O valor de Rx pode ser calculado conforme as informações fornecidas no artigo a seguir:

Circuito limitador de corrente universal para LEDs de alta potência

Lista de peças para o circuito de lanterna de LED proposto usando um dínamo e rede elétrica AC

R1, R2, R3 = 10k
R4 = 6,4K
Z1, Z2 = diodo zener de 4,7 V
T1 = TIP122
IC1 = 741
D1, D2, D3 = 1N4007
C1 = 100uF/25V
