Um simples circuito de luz de segurança de bicicleta intermitente foi discutido no artigo a seguir
Em muitas ocasiões, quando por acaso descemos a estrada à noite, é normal encontrar ciclistas que só são visíveis quando podem estar a uma curta distância a pé.
Caso você seja um aficionado por bicicletas e prefira passear no escuro ou durante a noite, o circuito de luz de segurança deste ciclista pode ser muito útil, pois provavelmente será facilmente observável.
Operação do Circuito
Temos observado projetos que são baseados em dois circuitos integrados 555 e 12 diodos LEDs vermelhos, mas consegui modificar o projeto para usar apenas 555. Com essa novidade em particular ficou fácil dobrar o projeto de 2 grupos. Os LEDs (veja o diagrama) realmente não persistem ao mesmo tempo, mas isso não cria muito problema.
Detalhes operacionais do circuito de luz de segurança da bicicleta
Utilizando apenas um circuito 555, ele pode ser configurado como um multivibrador astável (com uma forma de onda quadrada) para as operações.
Este circuito terá dois grupos de 6 LEDs cada.
O grupo superior de 6 LEDs acenderá sempre que a saída de 555 estiver baixa (aproximadamente 0,75 volts) e o grupo superior provavelmente ligará quando a saída de 555 estiver alta (aproximadamente 8,4 volts
Este movimento de luz alternada é muito espetacular e muito difícil de ignorar a noite.
Os LEDs podem ser colocados de várias maneiras opcionais diferentes:
– Duas fileiras de LEDs como mostrado no diagrama,
– Duas filas intercaladas com LEDs, e portanto o primeiro grupo é ligado mas com 3 para cima e 3 para baixo e depois no segundo grupo, etc.
Este circuito foi criado para ser usado com uma bateria PP3 9 volts

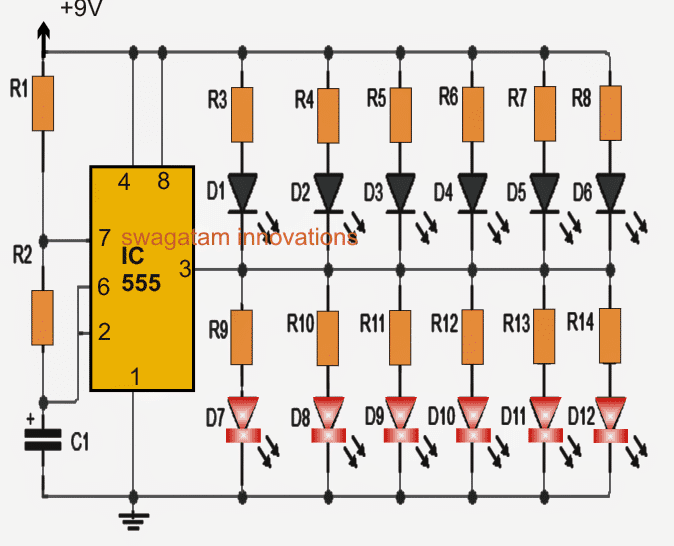

Diagrama de circuito
Lista de peças para a luz de segurança de bicicleta discutida
IC1: 555 temporizador
D1 a D12: LEDs vermelhos 5mm
R1: resistor de 10K
R2: resistor de 100K
R3 a R14: 1K 1/4 watt
C1: 10uF/25V
