Faça este circuito simples de alarme de porta aberta para geladeira

Este circuito de alarme de porta aberta da geladeira em destaque o alerta após um período de tempo toda vez que a porta da geladeira é deixada aberta.

Esse circuito se torna muito útil, pois, caso a porta seja abandonada inadvertidamente, pode causar um aumento significativo no consumo e afetar a vida útil do refrigerador.

Operação em circuito

Este circuito usa um sensor fotográfico LDR para detectar se a porta está aberta ou não. Sempre que o sensor é iluminado pela luz que sai do refrigerador, o circuito começa a emitir um som intermitente para alertá-lo e chamar a atenção para a situação.

E assim que a porta é fechada e a luz da geladeira é apagada, o circuito e o alarme disparam e param de emitir um sinal sonoro.

Para executar toda a operação, um par de 555 temporizadores de ICs é conectado como mostrado na figura.

Quando o LDR não é inserido para iluminar, a tensão no pino 2 (gatilho) do primeiro IC 555 permanece mais alta e sua saída (pino 3) fica baixa. Devido a isso, o segundo IC 555 é inibido (nível de baixa tensão no pino 4) e não é permitido ativar o alarme.

Quando o LDR experimenta uma iluminação (a porta se abre), o nível de tensão no pino 2 dos primeiros 555 diminui e faz com que a saída (pino 3) oscile (onda quadrada).

Durante a oscilação, quando a saída do primeiro 555 está em um nível alto, o segundo 555 é ativado, que também começa a oscilar em sintonia com o primeiro, mas com uma frequência muito maior.

Uma campainha que pode ser vista conectada à saída do IC2 agora começa a soar e alarmar.

O circuito usa uma bateria PP3 de 9 volts e deve ser colocado o mais próximo possível da luz interna da geladeira.

O circuito deve ser alojado em uma caixa que possa ser à prova d'água e selada para evitar que a umidade afete sua operação.

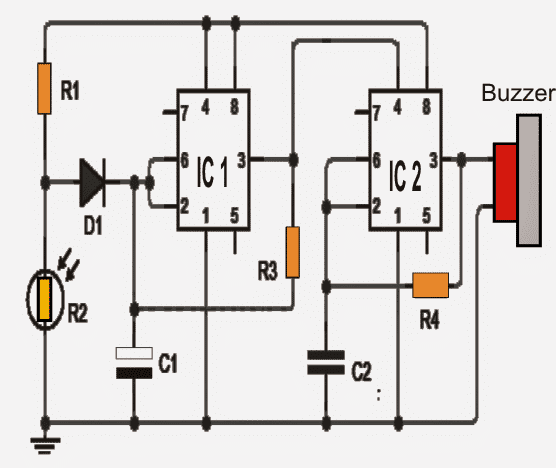

Diagrama de circuito

faca este circuito simples de alarme de porta aberta para

Lista de peças do circuito de alarme aberto da porta do refrigerador

  • IC1 – IC2: 2 temporizador 555
  • C1: 1uf 25V
  • C2: 100nF
  • R1: 10K 1 / 4W
  • R2: LDR (fotorresistor)
  • R3: 2.2M 1 / 4W
  • R4: 1M 1 / 4W
  • D1: 1N4148
  • Campainha: tipo piezo DC



FONTE

Nota: Este foi traduzido do Inglês para português (auto)

Pode conter erros de tradução

Olá, se tiver algum erro de tradução (AUTO), falta de link para download etc…

Veja na FONTE até ser revisado o post.

Status (Não Revisado)

Se tiver algum erro coloque nos comentários

Mas se gostou compartilhe!!!
