Circuito de luz de tubo LED compatível para acessórios de reator padrão

Neste artigo, estudaremos um simples circuito de luz de tubo de LED que pode ser substituído diretamente por tubos fluorescentes de 40W T17 com defeito e encaixado diretamente no dispositivo existente. Portanto, o circuito é compatível com todos os conjuntos de acessórios de reator de ferro padrão.

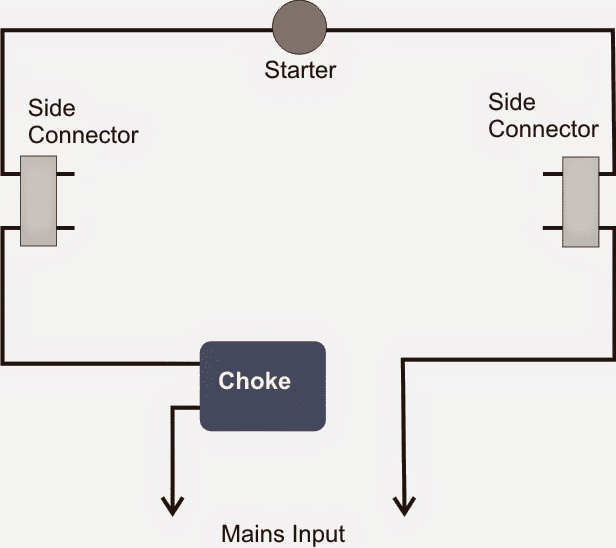

Como os artefatos convencionais são conectados

Conforme mostrado no diagrama abaixo, os equipamentos fluorescentes tradicionais consistem em dois conectores laterais, um reator de núcleo de ferro em série e uma unidade de acionador de série suplementar.

Todos estes são normalmente conectados, como mostrado abaixo, em um acessório longo de metal MS. O tubo fluorescente é preso entre os dois conectores laterais carregados por mola que possuem um par de clipes incorporados para prender e conectar os terminais na extremidade da luz do tubo.

Uma fiação de acessório de reator de núcleo de ferro padrão

O motor de partida é conectado através de um dos pinos adjacentes, enquanto o reator é conectado em série com os outros pinos adjacentes dos conectores laterais.

As saídas seriais do reator e um dos conectores são finalmente terminadas para receber a tensão CA da rede.


Quando o AC é ligado pela primeira vez, o motor de partida dispara aleatoriamente e muda o tubo em um modo intermitente, forçando o reator a gerar EMF de alta tensão reversa.

Esse chute inicia e inflama o gás interno no tubo e ilumina o tubo sem passar pelo acionador de partida, de modo que agora o acionador de partida não conduz mais corrente, mas a corrente agora é conduzida pelo caminho interno de gás do tubo iluminado.

Uma vez que o tubo está totalmente disparado, o estrangulador ou reator simplesmente age como um limitador de corrente para restringir uma quantidade segura especificada de amplificadores ao tubo com base na resistência da bobina de reator. Para reatores de boa qualidade, a resistência ou o número de voltas no reator serão calculados corretamente para minimizar a geração de calor e garantir uma vida útil mais longa do tubo.

Desvantagem de acessórios elétricos do tipo fluorescente

No entanto, uma grande desvantagem desses reatores tradicionais de núcleo de ferro é a emissão excessiva de calor, limitando a corrente ao tubo, tornando-o ineficiente quando se trata de economia de energia.

As lâmpadas tubulares LED tipo fluorescente T17 tornaram-se muito comuns no mercado hoje, mas elas vêm com seus próprios equipamentos específicos e não podem ser substituídas nos equipamentos tradicionais de FTL.

Como a maioria das residências tem esses acessórios tradicionais de núcleo de ferro instalados em suas paredes, obter uma substituição de tubo de LED diretamente compatível com eles se torna altamente desejável e prático.

Neste post, discutiremos um circuito simples de lâmpadas tubulares LEd que fornece todos os bons recursos da tecnologia LED, mas é diretamente substituível pelos acessórios convencionais T17 FTL.

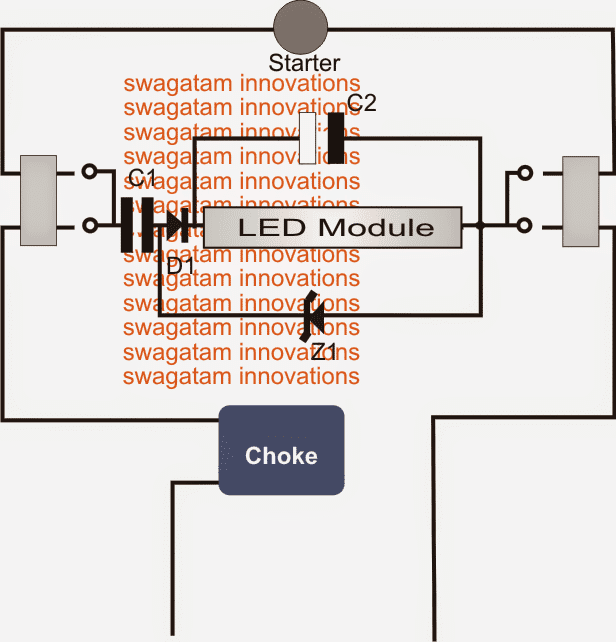

Tubo LED diretamente substituível com acessório para tubo fluorescente

O design do circuito pode ser visto no diagrama a seguir, localizado no meio da fiação do dispositivo e mostra como a configuração do circuito permite uma função de instalação direta.

O circuito é uma fonte de alimentação capacitiva comum que é meia onda retificada por D1 e filtrada por C1.

O zener Z1 garante uma corrente direta de 180 V DC através do módulo LED conectado.

O módulo de LED não é nada, mas consiste em cerca de 50 números de LED de 1 watt em série de ponta a ponta.

O estrangulamento ou reator de ferro existente pode estar na cadeia de fiação, que agora atua como um supressor de pico perfeito e ajuda a interromper a entrada de energia durante a inicialização.

No entanto, o iniciador não desempenha nenhum papel no design e sua presença pode ser removida ou ignorada.

Tubo LED usando acessório elétrico antigo

Lista de peças

C1 = 105 / 400V
C2 = 10uF / 400V
D1 = 1N4007
Z1 = 180V zener, 1 watt

Módulo LED = ver texto
