A postagem apresenta alguns circuitos simples de controlador de intensidade de LED que podem ser configurados adequadamente para aplicações relacionadas específicas. A ideia foi solicitada pelo Sr. Chand.
Especificações técnicas
Eu gostaria de ter um circuito projetado por você que é muito simples e direto. Isso será incorporado como um recurso autônomo em um dispositivo no qual estou trabalhando. Quais são meus requisitos –
1. Uma linha de 12 monitores (1 tipo de sete segmentos x 12)
2. Um potenciômetro com botão para controlar a iluminação de cada display individualmente (assim em todos os 12 botões de potenciômetro). Cada botão aumenta ou diminui o valor de intensidade de 0 a 9 para sua exibição individual.
3. Uma linha separada de 3 displays (1 tipo de sete segmentos x 3). A função permanece a mesma do ponto número 2 acima.
Por favor, deixe-me saber o custo para este circuito junto com os esquemas.
Obrigado
Chand Sharma
O design
O circuito controlador de intensidade de LED proposto pode ser aprendido como mostrado no diagrama.

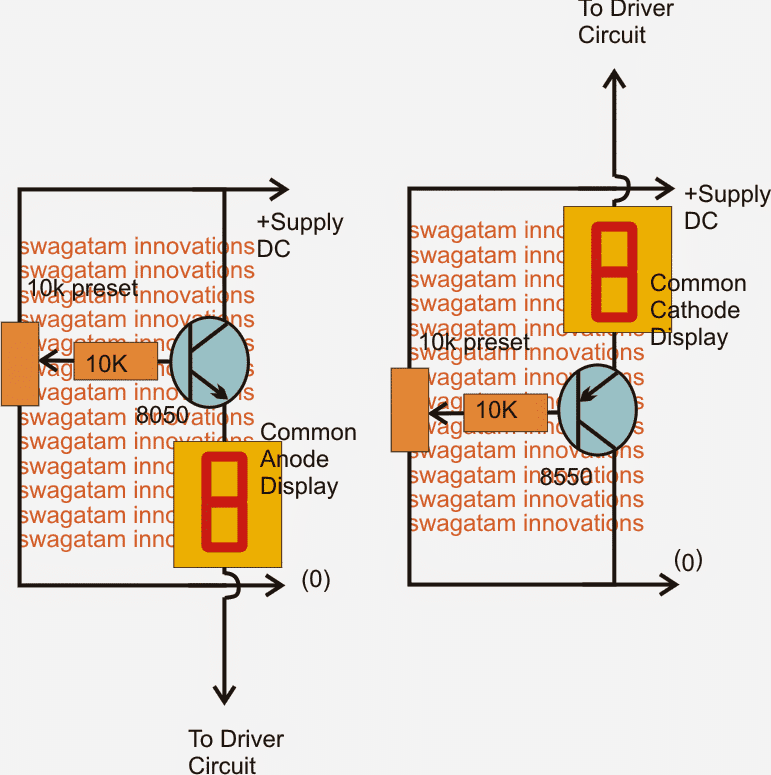

Dois diagramas podem ser vistos, o lado esquerdo pode ser usado para controlar exibições do tipo ânodo comum, enquanto o lado direito para os tipos de cátodo comum.
O projeto é basicamente um circuito BJT de coletor comum, onde o potencial de base dos transistores relevantes é fornecido proporcionalmente através de seus terminais de base do emissor.
Assim, variando o potencial em suas bases, o potencial do emissor também é proporcionalmente variado com uma faixa desde 0V até o nível máximo de tensão de alimentação (-0,7V).
Cada um dos seguintes módulos de controlador de intensidade de LED pode ser usado para a aplicação de controle de display de LED de 7 segmentos proposta. A predefinição pode ser substituída por um potenciômetro e seu mostrador calibrado adequadamente para obter a iluminação variável pretendida em uma faixa de 0 a 9.
