O post discute um circuito simples de campainha de chamada de quarto de hospital que pode ser instalado em quartos de pacientes hospitalares para permitir que os pacientes tenham acesso rápido a um representante médico ou enfermeiro sempre que necessário, simplesmente pressionando um botão de chamada ao lado do leito. A ideia foi solicitada pelo Sr. Willy.
Objetivos e Requisitos do Circuito
- É Willy de Goa,
- Eu quero pedir para fazer uma campainha de chamada do quarto dos pacientes para o diagrama de circuito da estação de enfermagem para um hospital de 10 leitos.
- O circuito pode ser feito o mais simples possível sem disparos falsos e estado sólido sem relés e interruptor de reset individual no posto de enfermagem
- Agradecendo antecipadamente
O design
Em um dos meus posts anteriores, discuti um circuito simples de campainha de chamada de escritório para facilitar uma comunicação fácil e infalível entre as salas e a sede.
Neste post discutimos um sistema de campainha para instalação hospitalar, a fim de facilitar a comunicação entre os pacientes e os enfermeiros que podem estar situados em diferentes salas ou destinos nas dependências do hospital.

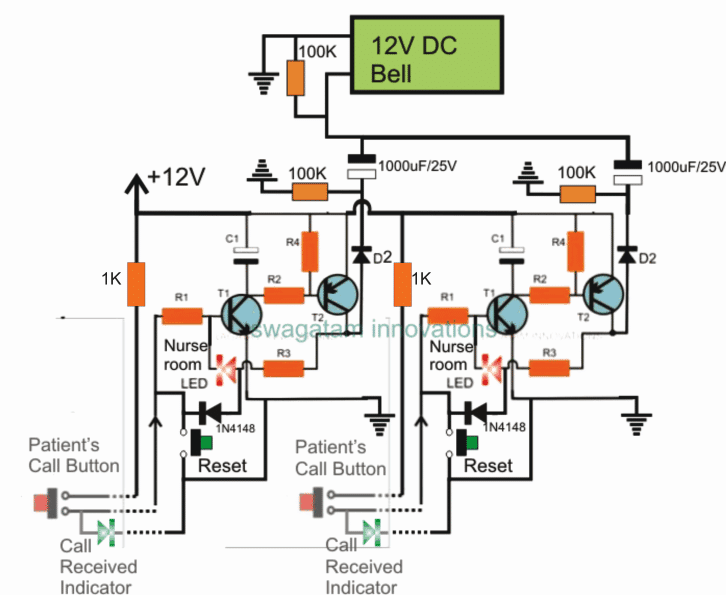

Referindo-se ao circuito de campainha de chamada de quarto de hospital mostrado acima, a ideia pode ser entendida da seguinte forma:
O transistor T1, T2 basicamente forma um circuito de trava transistorizado em que um gatilho na base de T1 faz com que o circuito mantenha um modo de travamento, o que significa que um único pulso positivo momentâneo na base de T1 permite que T1/T2 entre em condução permanente modo até que a alimentação de R3 seja aterrada pressionando o botão de reset.
Ao pressionar o botão no final da patente trava o circuito em condução e faz com que um pulso DC seja enviado através de D2 para a campainha DC conectada.
A campainha soa alto até que o capacitor de 1000uF esteja totalmente carregado, após o que a campainha deixa de funcionar.
No entanto, a ação de travamento mantém o LED VERMELHO aceso junto com o LED verde que deveria estar posicionado no quarto do paciente ao lado do botão de chamada. Este LED informa o paciente sobre a chamada enviada e confirma a respeito da mesma. O LED vermelho indica à enfermeira o quarto do paciente.
Etapas idênticas às explicadas acima podem ser repetidas e instaladas para cada um dos quartos do hospital para permitir que os respectivos ocupantes executem uma interação infalível com os quartos dos enfermeiros sempre que o paciente precisar de ajuda.
O botão de reset é fornecido para permitir que a enfermeira reinicie ou restaure a situação de volta para a condição OFF, que também informa ao paciente sobre a resposta da sala da enfermeira, para que o paciente possa antecipar a ajuda a caminho.
Lista de peças para o circuito de chamada hospitalar proposto
R1 = 100K
R2, R3, R4 = 4K7
C1 = 100uF/25V
D2 = 1N4007
T1 = BC547
T2 = TIP127

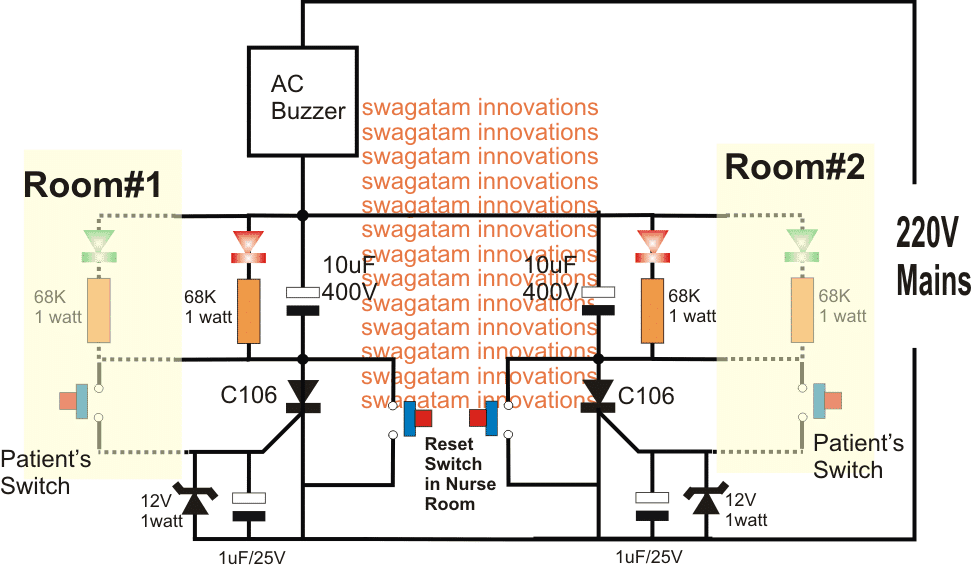

Circuito de campainha de chamada de quarto de hospital usando SCR
