Circuito Temporizador de Lâmpada de Banheiro com Campainha

O circuito temporizador de lâmpada de banheiro simples apresenta um temporizador de atraso OFF que desliga a lâmpada acionada após um atraso de tempo predeterminado definido, além disso, o circuito também inclui um circuito temporizador de atraso ON que é ajustado adequadamente de modo que um tom de aviso seja gerado alguns segundos antes do lâmpada está prestes a desligar. A ideia foi solicitada pelo Sr. Enrico.

Objetivos e Requisitos do Circuito

  1. Eu quero fazer um interruptor de timer de luz de banheiro com IC555, mas eu quero adicionar um som de alarme de aviso antes que as luzes se apaguem quando o limite de tempo for atingido, você pode me ajudar?
  2. A campainha é do tipo DC e a lâmpada é do tipo fluorescente… o que estou tentando fazer é fazer com que ela dê um som de aviso (algo cerca de 15 segundos) antes que o temporizador desligue a lâmpada.
  3. O temporizador é ajustável de 1 a 10 minutos.

Diagrama de circuito

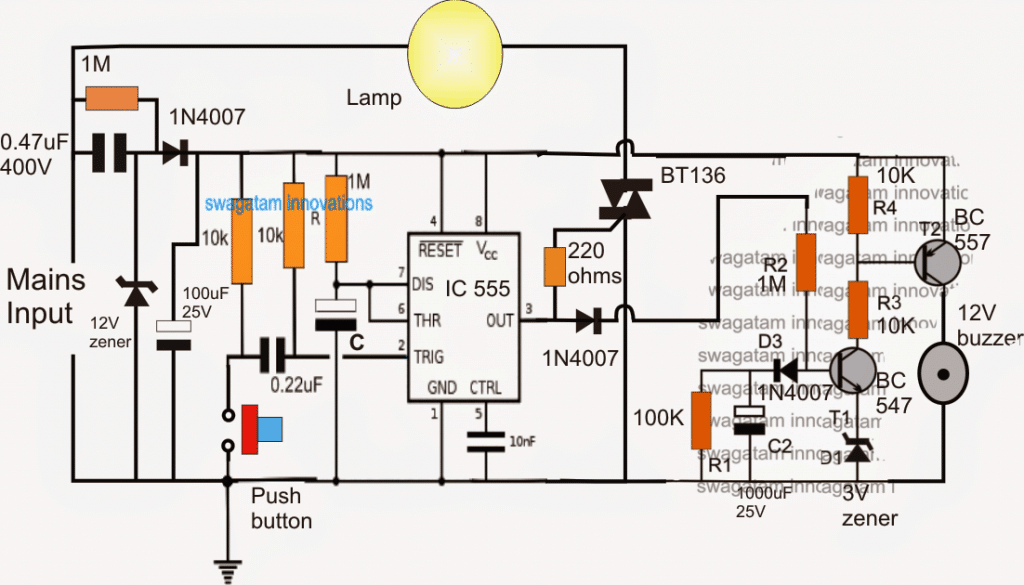

CIRCUITO TEMPORIZADOR DE LÂMPADA DE BANHEIRO COM CAMPAINHA

O design

O temporizador de lâmpada de banheiro proposto com circuito de alarme de campainha anterior é construído usando um par de circuitos temporizadores monoestáveis, na forma de um temporizador IC 555 de atraso OFF e um temporizador de atraso ON baseado em transistor, que são cascateados para funcionar de maneira sequencial.

Quando o circuito do temporizador é alimentado, a lâmpada e o buzzer permanecem inativos, porém o circuito entra em modo de espera.

Assim que o botão é pressionado, o monoestável IC 555 é acionado, ligando o triac e a lâmpada.

Enquanto isso, o estágio do temporizador de retardo do transistor ON responde ao gatilho do pino3 do IC 555 e começa a contar, e no momento em que seu período definido termina, a campainha conectada a ele liga.

O temporizador de atraso de LIGAÇÃO acima deve ser definido de forma que LIGUE imediatamente antes de a lâmpada DESLIGAR no intervalo de tempo desejado. Isto pode ser ajustado com a ajuda de R2 e C2, aumentando estes aumenta o tempo de atraso ON do buzzer e vice-versa.

Para o monoestável IC 555, o tempo de atraso OFF para a lâmpada pode ser ajustado selecionando adequadamente os valores do capacitor C e/ou do resistor de 1M correspondente.

Todo o circuito é alimentado por uma fonte de alimentação sem transformador composta por um capacitor de alta tensão de 0,47uF/400 e o zener de 12V/1 watt associado e o capacitor de 100uF/25V.

TODO O CIRCUITO NÃO ESTÁ ISOLADO DA REDE E, POR ISSO, PODE SER EXTREMAMENTE PERIGOSO AO TOCAR EM CONDIÇÃO LIGADA E ATÉ NÃO FECHAR DENTRO DE UMA COBERTURA ISOLADA ADEQUADA.
