Circuito controlador de nível de água ativado por relógio digital

Um circuito controlador de nível de água acionado por tempo de relógio automático que responde a uma entrada de relógio em tempo real é discutido no artigo a seguir. O projeto também inclui um estágio de detecção de água que garante que a inicialização ocorra apenas na presença de água no tanque ou na tubulação. A ideia foi solicitada pela senhorita Soumya Mathur.

Pontos Técnicos

Eu faço meu cada e cada projeto formar sua orientação. eu passei no 3º ano apenas por causa do seu projeto. Sua maior ajuda minha. sem você e suas idéias… não sou nada. Você ensina todos os seus projetos da maneira mais simples possível.

Todos os alunos do meu grupo e até os nossos alunos mais velhos recebem ajuda de suas ideias e site. Você pode imaginar o quão popular você é em nossa faculdade, essa faculdade bloqueou seu site nas instalações do nosso albergue LAN e wifi. É por isso que eu acesso seu site do meu celular n escrevendo seu e-mail no gmail. Estou no último ano e preciso de sua ajuda no meu projeto.

Se vc não ajudar, posso FALHAR no meu projeto. Seu Circuito Temporizador/Controlador de Nível de Água Semi Automático (https://www.homemade-circuits.com/2012/04/cheap-semi-automatic-tank-water-over.html) já é feito por um de nossos idosos. Estou planejando modificá-lo um pouco.

Estou planejando algo diferente, que é o seguinte:

1. timer liga/desliga: deve ter timer liga/desliga. pode ser em tempo real (ou seja, como alarme no celular) ou simplesmente em tempo fixo (ou seja, como no timer da tv).

da mesma forma off timer também. se possível, deve me dar facilidade para desligar meu ckt a cada 15 minutos até 120 minutos após o ckt estar ligado.

2. Verificação da água: suponha que o temporizador esteja definido para 6h00, den às 6h00 antes do ckt ser ligado, ele deve verificar se a água está disponível na torneira ou no tanque.

se sim, então só ele deve ligar ckt, senão não. da mesma forma, se ckt for ligado por 60min (6h00) n a água sair após 45min (6h45am), então imediatamente ckt deve cortar n deve desligar a bomba.

3. Quero operar minha bomba doméstica. eu não entendo muito de elétrica, mas sua placa de identificação está escrita 1,5kw 210V 15Amp.

POR FAVOR ME AJUDE, SE VOCÊ NÃO AJUDAR EU VOU FALHAR BCOZ EU JÁ DISSE A MINHA FACULDADE QUE ESTOU FAZENDO ESTE PROJETO WID AL DIS ARRANGEMENT.

Muito obrigado senhor desde já

Soumya Mathur

IMG 624609750BC78
CIRCUITO CONTROLADOR DE NÍVEL DE ÁGUA ATIVADO POR RELÓGIO DIGITAL 3

O design

O projeto do circuito do circuito controlador de água automático, controlado por relógio digital proposto, em tempo real, pode ser entendido com a ajuda dos seguintes pontos:

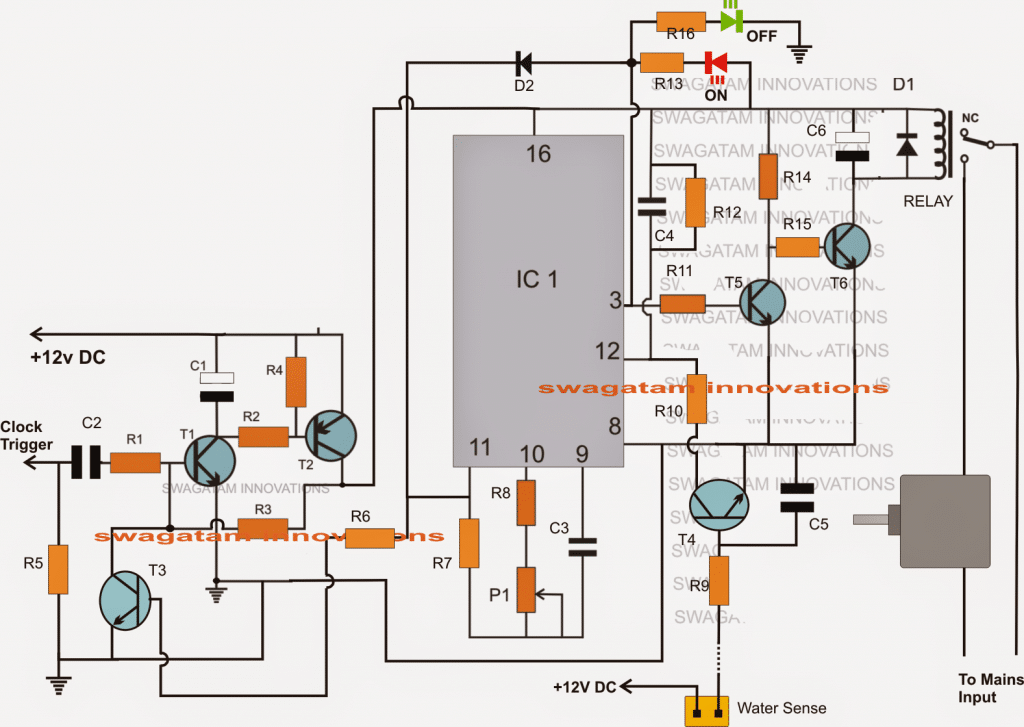

Referindo-se ao diagrama acima, quando um pulso positivo de clock é recebido na entrada de C2, o circuito que consiste em T1 e T2 é travado, permitindo que os 12V positivos atinjam o estágio IC1.

A ação acima energiza o estágio IC1 que imediatamente se transforma em um modo de contagem com uma lógica zero inicial em seu pino3.

No entanto, o IC1 é capaz de iniciar apenas na presença de água no tanque ou na tubulação que é detectada pelo T4 através de sua placa sensora de base.

Se a presença de água for detectada, o pino 12 do IC é habilitado com um sinal de terra para que o IC possa prosseguir com o processo de contagem conforme expresso na discussão acima.

O sinal do relógio de disparo pode ser de uma tomada de saída de alarme de relógio digital ou qualquer outra fonte semelhante que seja capaz de fornecer uma sinalização baseada em tempo real de acordo com a configuração do alarme nele.

Uma vez que o IC 1 é iniciado, ele começa a contar com o status inicial de seu pino3 no zero lógico.

Nesta situação T1 é incapaz de conduzir, o que permite que T2 conduza o acionamento do relé conectado.

O relé inicia assim ligando o motor que começa a bombear água através do local pretendido.

Assim que o período de contagem do IC terminar, o pino 3 vai para alto desligando T2, relé e o motor parando.

A alimentação positiva do pino3 também atinge o pino 11 do IC e a base do T3 que juntos garantem que o IC fique completamente desabilitado e desligado até que o próximo pulso do dispositivo de relógio em tempo real ou de um telefone celular seja aplicado na entrada mostrada de o circuito.

Há uma situação que precisa ser observada:

Se uma água estiver ausente e não for detectada por T4, o IC1 não iniciará o interruptor do motor e os procedimentos de contagem, mas o estágio T1/T2 continuará em sua posição travada e solicitará que os procedimentos sejam restaurados assim que a água for detectado mais tarde no decorrer do tempo.

Assim, em tal situação, o circuito responderá e reiniciará apenas com a detecção de água e não através do acionamento do relógio de entrada.

Somente quando a contagem de IC1 termina e as quebras de trava permitiriam que o circuito respondesse a um acionador de relógio para iniciar uma nova partida, conforme descrito acima.

Lista de peças para o circuito controlador de nível de água controlado em tempo real explicado acima

Todos os resistores são 1/4 watt 5%

R1, R3, R6, R11, R12, R13 = 100K
R2, R4, R5, R10, R9, R14, R15, R8 = 10K
R7 = 1M
P1 = 1M POTE
R16 = 4,7K
C1 = 100uF/25V
C3 = 10uF/25V NÃO POLAR, feito usando tampas não polares de 10nos 1uf/25v em paralelo
C2, C4, C5 = 022uF
C6 = 470uF/25V
D1, D2 = 1N4007
T1, T3, T4, T5 = BC547
T2, T6 = 8050
IC1 = 4060

Algumas Dúvidas apresentadas por Miss Soumya (Respostas anexadas às perguntas)

senhor, para ser muito franco, o disco está acima da minha expectativa. estou ficando muito confuso e não estou conseguindo nada. nw estou preocupado que eu não seja reprovado no xam. ckt é um pouco complicado para mim.

1) se m não for rong, cinza sq é motor. m rito ??

Sim quadrado cinza é o motor da bomba

2) como posso acionar o relógio? vc disse via despertador digital…mas não consegui hw. plz explicar ou sugerir qualquer outra maneira simples.

Uma saída alta pode ser extraída do IC dos relógios digitais, ou do alto-falante/piezo ou de algum ponto relevante que se torna alto quando o alarme definido é acionado

3) uma vez que aciono o relógio via alarme, como posso definir o horário para o seu funcionamento.

A saída do temporizador 4060 pode ser ajustada ajustando adequadamente o resistor variável ou o potenciômetro em seu pino10. Isso exigirá pouca paciência e a calibração precisará ser experimentada por meio de tentativa e erro.

4) Alimentação de +12V DC…. 1 sonda será conectada ao terminal +ve da bateria de 12V. wil -ve terminal da bateria aberto ??

-ve da bateria se conectará com a linha que está conectada com o pino8 do IC, em qualquer lugar desse trilho.

5) posso usar bateria comum de 12v dc para ambos os pontos d.

respondido na pergunta anterior

6) desligado na cor verde n ligado na cor vermelha… o que eles ??

Esses são indicadores de LED, quando o verde está LIGADO significa que a bomba está DESLIGADA e quando o vermelho está LIGADO significa que o motor da bomba está funcionando.

7) c2,c4,c5 é 22mfd/25v na ??

Esses são 0.22uF/50V não 22uF

8) plz elabore o relé a ser usado e NC ??

N/C refere-se a normalmente fechado, ou seja, o pólo do relé será conectado a este (N/C) quando o relé estiver no estado desligado ou desativado.
