O post explica um circuito de porta eletrônica simples para animais de estimação que pode ser usado como uma porta eletrônica para cães para permitir que apenas seu cão de estimação específico use a entrada, mantendo-a trancada para “estranhos”. A ideia foi solicitada pelo Sr. Dave Monette.
Objetivos do circuito
- Faz tempo que não nos falamos. Eu só queria que você soubesse que o sistema de alerta de segurança residencial de longa distância PIR com bateria de 12v sem fio que colocamos na propriedade rural dos meus amigos está funcionando muito bem.
- Agora podemos saber se alguém cruza a ponte principal que se aproxima de sua entrada. Não estamos recebendo quase nenhum disparo falso e o sistema de RF está enviando sinais perfeitos a uma distância de mais de 1150 jardas (mais de 1 km).
- Eu tenho um novo projeto “animal de estimação” (desculpe o trocadilho, por favor).
- Minha namorada tem dois cachorros e eles usam uma porta de cachorro nos fundos da casa dela para entrar e sair.
- No entanto, como não tranca, ela voltou para casa duas vezes para encontrar o cachorro do vizinho em sua casa (ele cavou sob a cerca em seu quintal e depois correu pela porta destrancada do cachorro.
- Posso instalar uma nova porta de cachorro para substituir a antiga lá, mas quero que ela seja capaz de travar e destravar quando os cachorros chegarem perto dela. Infelizmente, não podemos pagar os $ 250 + USD que custam os eletrônicos.
- Os disponíveis têm um pequeno pingente ou etiqueta que o cão usa na coleira e a porta só será destrancada quando o pingente estiver perto da porta.
- Espero que você possa nos ajudar a projetar um sistema de travamento de portas.
O design
O circuito de porta eletrônica para cachorro ou circuito de porta eletrônica para animais de estimação proposto pode ser facilmente construído usando uma configuração simples de trava eletromecânica e um transmissor Rf caseiro, circuitos receptores.
A especificação de porta preferencial para este projeto deve ser tal que não exija operações complexas de abertura ou fechamento. Por exemplo, uma porta de abertura lateral ou um tipo de porta deslizante pode ser bastante complexo de configurar. Em vez disso, um tipo de porta suspensa verticalmente (articulada na borda superior) seria muito mais fácil de abordar e equipar com os componentes eletrônicos necessários.
A configuração eletromecânica básica da porta pode ser feita conforme indicado no diagrama a seguir

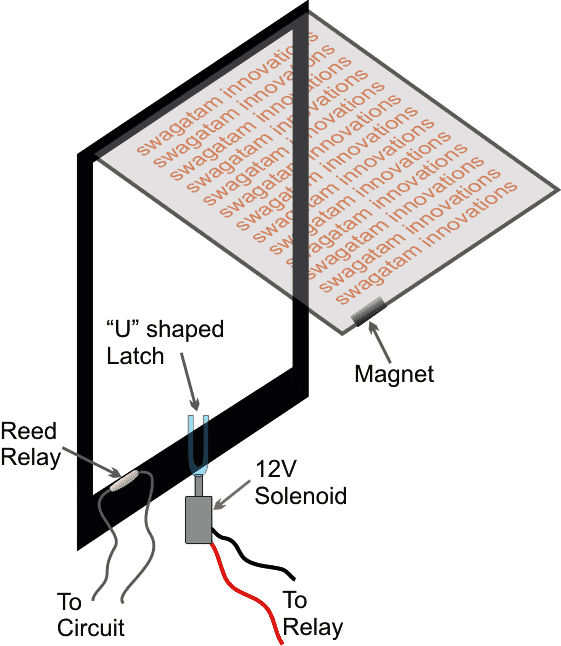

Detalhes mecânicos da porta
O mecanismo da porta e a parte elétrica associada podem ser entendidos com os seguintes pontos:
O aro da porta é constituído por um trinco central em forma de “U” accionado por uma unidade solenóide de 12V.

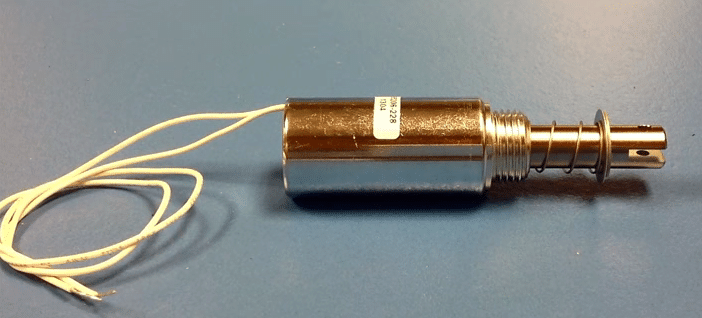

O solenóide da porta
O quadro também pode ser visto com um interruptor de reed reed oculto
A borda inferior da porta móvel é incorporada com um ímã permanente, de modo que, enquanto estiver em sua condição normal de fechado, o ímã se alinha exatamente face a face com o relé de palheta.
Isso conclui o mecanismo elétrico da porta, agora vamos ver como este precisa ser configurado com um circuito eletrônico para o acionamento automático do “pet” desejado.

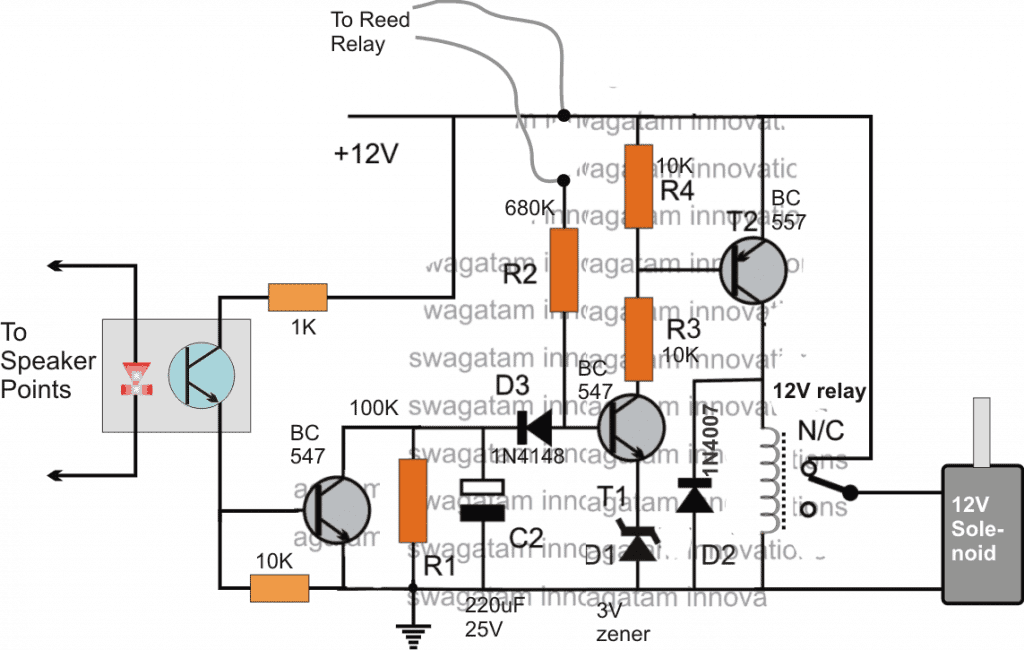

O diagrama de circuito
O circuito mostrado acima é um circuito simples de temporizador de atraso ON usando T1, T2, R2, C2 como componentes principais.
Normalmente, o temporizador de atraso deve operar o relé após algum atraso assim que o circuito for alimentado com uma alimentação de entrada de 12V.
No entanto, no projeto de circuito mostrado, a operação de atraso especificada é controlada por dois parâmetros, 1) a chave reed e o IC do acoplador óptico (com o transistor BC547 conectado).
Como o temporizador de atraso é ativado com o Reed Switch
O interruptor reed e o ímã correspondente na porta garantem que o temporizador de atraso seja ativado apenas quando a porta estiver perfeitamente no centro da moldura da porta e estável. Nesta posição, o temporizador de atraso é habilitado pela condução reed, que eventualmente opera o relé após o atraso definido ter decorrido.
Quando o relé opera, ele se conecta com seus contatos N/O desligando a energia do solenóide e fazendo com que a trava “U” seja empurrada para cima para o travamento pretendido da porta do cão.
O segundo dispositivo que influencia o temporizador de atraso e o travamento da porta é a alimentação do acoplador óptico.
O optoacoplador é acionado por um sinal de áudio de um rádio FM, que por sua vez é acionado por um sinal FM de um circuito transmissor FM amarrado ao pescoço do animal.
Aqui selecionamos um rádio FM caseiro e um transmissor FM para a sinalização necessária, pois as outras formas de módulos RF Tx/Rx profissionais podem ter alcance alto o que pode não ser adequado para a aplicação proposta, pois queremos que o circuito receptor ative apenas quando o animal estiver muito mais perto da porta e não enquanto estiver a uns 50 ou 100 metros de distância, isso seria simplesmente estragar o propósito do projeto.
Como instalar o circuito do transmissor
O circuito do transmissor deve ser fixado no cinto do pescoço do cão, e o rádio FM precisa ser instalado com o mecanismo da porta.
Feito isso, sempre que o cão se aproximar da porta, o rádio FM detecta o sinal FM do transmissor FM instalado no pescoço do cão e o converte em um sinal de áudio amplificado.
Este sinal de áudio ativa o acoplador óptico que desativa instantaneamente a condução T1/T2, fazendo com que o relé seja desativado (em N/C). Com os contatos do relé no N/C, o solenóide da porta é imediatamente energizado e ativado.
O solenóide agora puxa a trava “U” para baixo, liberando a porta para ser aberta pelo cão através de um empurrão rápido da cabeça.
Uma vez que o cão entrou e atravessou a porta, a porta “tenta” restaurar sua posição no centro e após algumas oscilações se estabelece em sua posição central normal alinhando seu ímã com o interruptor reed.
A chave reed agora permite que o temporizador de atraso comece a contar, mas esta operação ainda pode ser inibida, a menos que o cão esteja completamente fora do alcance, fazendo com que o acoplador óptico desligue.
Quando ambos os critérios são cumpridos, o temporizador de atraso inicia sua contagem e após o atraso definido “dispara” a trava “U” para cima, travando a porta eletrônica para todas as outras criaturas, exceto o próprio cão.

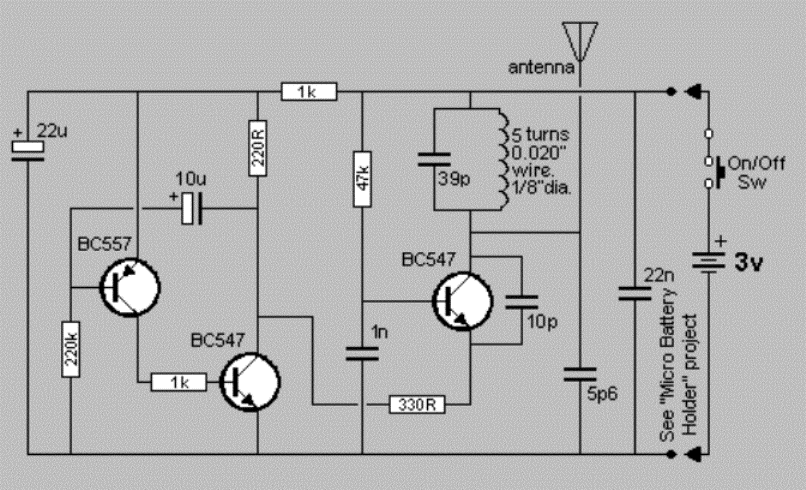

O circuito transmissor para cães para o circuito de porta eletrônica proposto para animais de estimação ou porta eletrônica para cães exigirá uma célula de botão de 3V e pode ser construído com a ajuda do circuito a seguir.
Circuito de Rádio FM Pequeno
Usando um receptor de rádio FM pequeno de dois transistores
O receptor pode ser qualquer rádio FM pequeno padrão, sintonizado para receber os pulsos do transmissor acima e conectado com o conjunto da porta do cão, conforme explicado na discussão acima.
O circuito de porta eletrônica explicado é realmente muito simples de fabricar e instalar, e pode ser feito até mesmo por novos amadores que são bem versados com o básico do comércio.
