Mini transceptor de circuito

UMA transceptor É um dispositivo de comunicação sem fio que possui suas próprias unidades transmissoras e receptoras integradas para se comunicar com outro dispositivo similar em algum lugar distante. O usuário de ambos os lados da unidade precisa mudar de transmissor para receptor e vice-versa enquanto fala e ouve a conversa um do outro, respectivamente.

Introdução

Neste post, discutimos um circuito transceptor simples de baixo alcance, que pode ser usado por qualquer hobby para se divertir enquanto conversa com amigos do bairro, sem nenhum custo.

Além disso, este transceptor de banda de transmissão móvel pode fornecer à sua casa um sistema de intercomunicação sem fio barato, permitindo que você fale com outro dispositivo preparado de forma idêntica. Ele pode ser usado em veículos enquanto viaja com amigos e também pode ser útil para aplicações normais de campo e acampamento.

Dicas de construção

Todos os terminais de peças devem ser mantidos o mais curto possível durante a montagem da unidade. O completo pode ser montado em uma seção de placa vertical ou em uma placa de plástico perfurada adequadamente, dimensionada para caber no interior do gabinete.


O transceptor pode ser alojado em uma caixa de alumínio de 3-1 / 2 “. X 2-1 / 8 pol. X 2 in. Com todas as peças montadas em uma placa compacta ou placa vero. Mantenha todos os cabos dos componentes curtos.

Os indutores L1 e L4 são bobinas RF Bourns, 15 µh, sub-miniatura.

L2 e L3 são choques de Bourns, 1,2 µh, subminiatura, RF. S1 é um mini comutador DPDT. J1 é um plugue banana para a antena.

A antena pode ter menos de um metro e meio de comprimento, o que poderia ser uma antena telescópica normal prontamente disponível no mercado.

Usando um MIC Electret

No projeto original, o microfone era do tipo carbono, com impedância de 1,5K, conectado entre a junção de link R1 / C3 e S1. Como um microfone de carbono está desatualizado hoje, substituí-o por um circuito de microfone de eletreto.

O fone de ouvido pode ser do tipo magnético normal de 1K ou um fone de ouvido padrão, conectado à tomada J2, que é uma tomada de telefone em miniatura.

Usando o terceiro cristal tonificado

Os cristais usados ​​nesta unidade transceptora são um terceiro tipo de sobretonia. Ou seja, a frequência fundamental do cristal pode ter qualquer valor, mas deve ser especificada com uma terceira característica de harmônica.

Por exemplo, se a frequência fundamental do cristal for 27 MHz, o cristal irá oscilar a uma terceira frequência de harmônicos de 27 x 3 = aproximadamente 81 MHz.

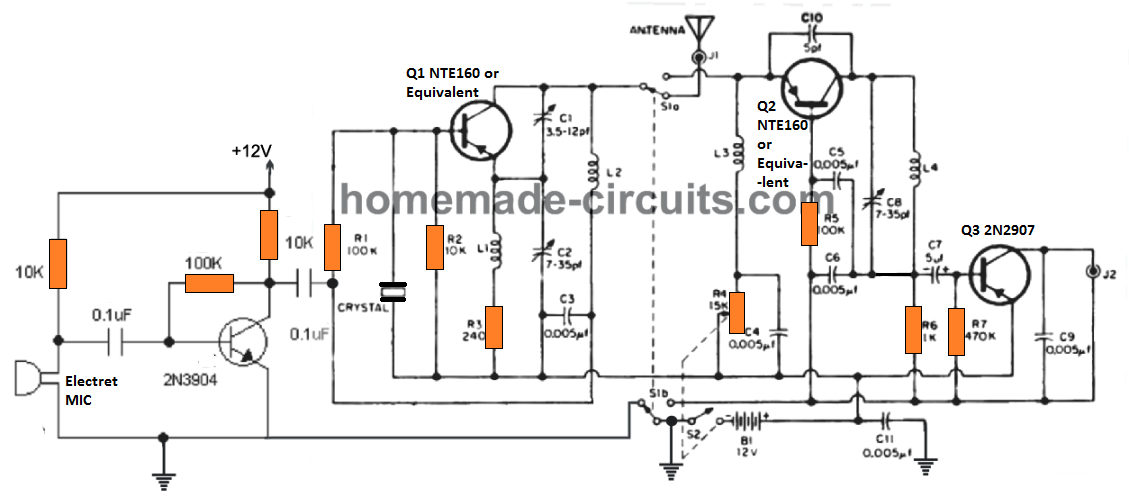

Como funciona o circuito

O transistor Q1, juntamente com o cristal, os capacitores C1, C2, C3 e o indutor L2 formam um oscilador de RF de alta frequência, cuja frequência é determinada pelo terceiro valor de sobretonalidade do cristal. Como um cristal é usado, a frequência é estável sem variação.

O transistor Q2, juntamente com C8, L4, também forma um oscilador, mas é projetado para funcionar como um circuito receptor. C8, L4 deve ser ajustado com precisão para bloquear a frequência de cristal da outra unidade transceptora.

A chave S1a / S1b é uma chave seletora agrupada para selecionar entre a função de transmissor e receptor juntas. Quando o interruptor é colocado em Q1, ele ativa o transmissor para que o sinal transmitido seja transmitido através da antena.

Quando o interruptor está voltado para o lado Q2, ele ativa a seção do receptor para receber os sinais transmitidos pelo outro transceptor distante.

A seção Q3 é um amplificador de áudio simples que amplifica os sinais Q2 capturados para níveis adequados para os fones de ouvido.

A seção MIC é um amplificador de microfone com transistor único que amplifica os sinais de voz e modula a frequência Q1 para a transmissão pretendida dos sinais de voz ao ar.

S2 é um botão liga / desliga que pode ser integrado ao potenciômetro R4. R4 é um circuito de controle de sensibilidade que também pode ser usado como controle de volume.

A bateria pode ser uma bateria selada de 12V ou uma bateria de íon de lítio.

Como instalar

O procedimento de configuração é realmente fácil. Para obter uma faixa ideal da unidade, aumente a ressonância do transmissor ajustando os dois ajustadores variáveis ​​C1, C2 até que a força máxima seja detectada. Isso pode ser realizado simplesmente com a ajuda de um medidor de campo ou S-meter.

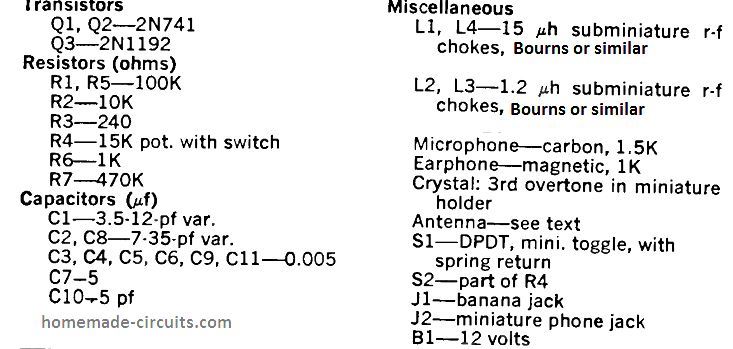

Lista de peças

Diretrizes da FCC


Atenção: Esta unidade pode ser classificada na parte 15 do Regras da FCC. Você não deve construir e usar este circuito transceptor, a menos que o cartão de certificação (ou fac-símile razoável; consulte a página 32) seja assinado por uma autoridade que possua pelo menos uma Licença de Operador de Radiotelefonia de Segunda Classe e somente após a verificação autoridade exaustiva.

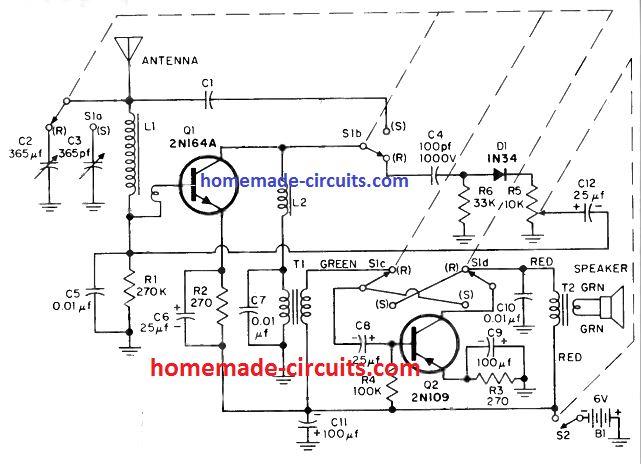

Outro projeto simples de transceptor

LINHAS DE PONTOS INDICAM OS INTERRUPTORES JUNTOS. OS TRANSISTORES PODEM SER BC547 PARA Q1, E 2N2907 PARA Q2

Referindo-se ao diagrama de circuitos acima, C1 é simplesmente um capacitor chamado “truque”, que normalmente é composto por dois pedaços de cabos de conexão soltos, um terminando em S1a e o outro em S1b. Certifique-se de não remover o revestimento de esmalte do fio.

LI é uma antena de loop de ferrite comum que é comumente usada em receptores de rádio AM. A imagem a seguir mostra uma bobina de antena de loop AM padrão.

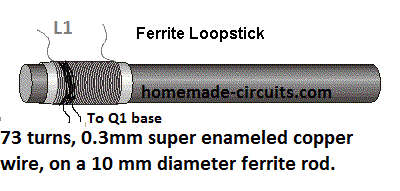

Como fazer a bobina da antena

A bobina da antena L1 é feita com 73 voltas de fio de cobre super esmaltado de 0,3 mm em qualquer haste de ferrite padrão. O lado da base do transistor L1 consiste em 10 voltas sobre as 73 voltas, usando o mesmo fio.

O L2 é fabricado enrolando um cabo de 7/41 litros de 25 pés sobre um núcleo de ferrite de 3/4 de polegada de comprimento e 1/2 de diâmetro. T1 é um transformador de controlador em miniatura de 10K a 2K. T2 é um transformador de saída em miniatura de 2K 100 Ohm.

T1, T2 são transformadores de saída de áudio padrão.

O alto-falante pode ser um pequeno alto-falante de 8 ohm e 1/2 watt. S1 é um interruptor de quatro polos com dupla ação com alavanca de retorno. S2 é parte integrante de um controle de volume de 10K com chave.

A antena é simplesmente uma antena telescópica longa (não excedendo 7 pés), que poderia ser uma antena de rádio de carro normal.

Como operar

Para operar o circuito simples do transceptor, ligue o controle / interruptor de volume e ajuste o botão para obter o volume máximo. Ajuste também o trimmer C2 até ouvir um ponto nulo em qualquer canal receptor de banda de transmissão AM.

Você precisará construir duas dessas unidades que devem ser idênticas às suas configurações e, em seguida, aproveitar a comunicação a uma distância de 100 metros a mais, dependendo da orientação da antena.

Configurando

Ao testar a frequência de transmissão, ajuste o capacitor da banda C3 para obter a potência máxima. Se você ouvir muitos gritos, pode ser necessário ajustar o comprimento de torção do capacitor “truque” para reduzir a sensibilidade do transceptor e o efeito chirp.

Certifique-se de que a frequência de transmissão e as frequências de recebimento sejam diferentes entre os dois transceptores de comunicação, para garantir um mínimo de feedback e efeito de perturbação.

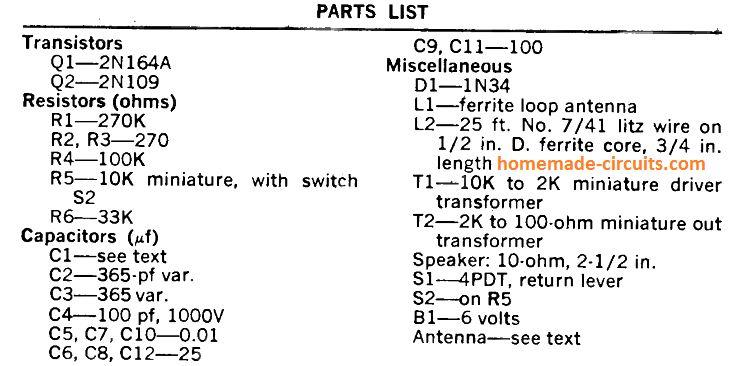

Lista de peças
