Este pequeno e simples conjunto de transmissor e receptor permitirá que você se comunique a mais de 100 milhas em todo o mundo, sintonizando estações de rádio amador de 80 metros.

O que é banda de 80 metros

O 80 metros usa banda de frequência de 3,5 MHz para comunicações de rádio, que obtém as permissões sob uso de rádio amador

Entre 3,5 a 4,0 MHz na Região 2 da IARU (que se enquadra principalmente na faixa da América do Norte e do Sul), e também tipicamente entre 3,5 a 3,8 ou 3,9 MHz nas Regiões 1 e 3 (que acomoda os outros países do mundo), respectivamente.

O espectro superior desta banda de rádio é comumente usado para comunicações telefônicas (voz) e é frequentemente conhecido como 75 metros. Na Europa, 75 m é na verdade uma banda de transmissão de ondas curtas, que pode incluir várias estações de rádio nacionais que transmitem entre o espectro de frequências de 3,9 e 4,0 MHz.

Se não como rádio amador, os projetos discutidos podem ser simplesmente sintonizados entre si para funcionar como um circuito walkie-talkie personalizado de longo alcance.

Como funciona o transmissor

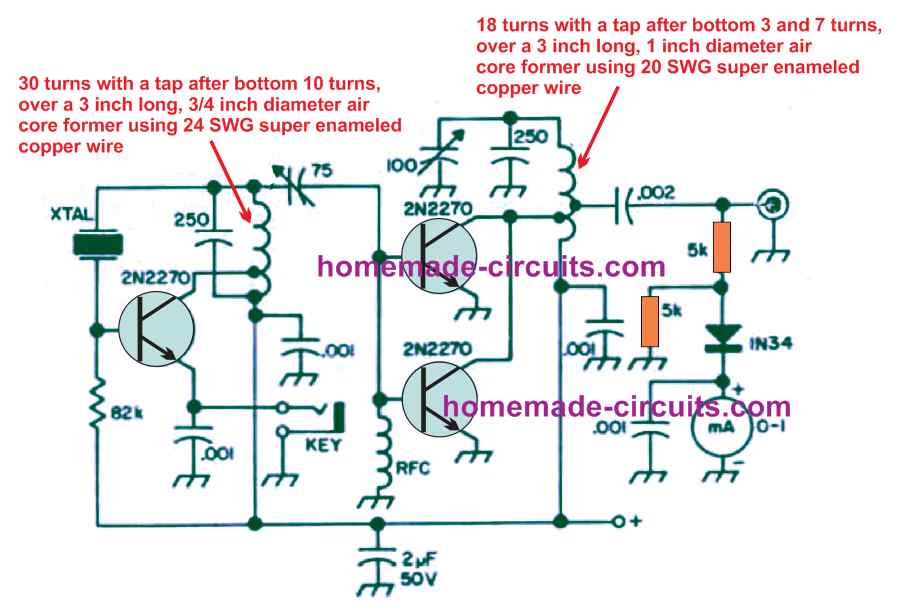

O circuito transmissor é tão simples e emprega apenas 3 BJTs de baixo custo. As especificações de potência de entrada (e, portanto, as especificações de potência de saída) são determinadas pela tensão com a qual acionado. A fonte de entrada de 6 volts pode permitir uma potência de entrada geral de 1,2 watts.

IMG 62469831B56B1
RFC é um estrangulamento de 2,5 mH
IMG 624698326EE2A
CIRCUITO RECEPTOR DO TRANSMISSOR PARA RÁDIO AMADOR DE 80 METROS 11

Espera-se que a potência de saída seja cerca de 50% da potência de entrada. Se você operar a unidade com uma alimentação de 12 V permitiria obter uma potência de 4 watts de potência; com 24 volts, aumentará para impressionantes 10 watts; e no caso de aplicação de 40 volts, que é o máximo que pode ser usado com este design, permitirá que a unidade funcione com uma potência de saída maciça de 20 watts. O circuito do transmissor é realmente fácil.

É um oscilador de cristal configurado para trabalhar a 3725 kHz acompanhado por um amplificador de saída classe C. Não são necessários dissipadores de calor para os transistores. Você pode encontrar apenas alguns controles de ajuste: o ajuste do oscilador e o ajuste de saída. Cada um deles basicamente precisa ser ajustado para uma leitura ideal no medidor.

Como configurar

O transmissor é praticamente tão fácil de usar quanto o circuito receptor. Você terá que conectar uma antena ressonante ao conector da antena.

Uma antena apropriada pode ser qualquer dipolo de meia onda (12,5 pés de comprimento e separada no centro por um isolador) conectada através de um cabo coaxial de 50 ohms como o HG-58.

Conecte uma fonte de alimentação de 6 V a 40 V CC de 500 mA nos terminais de alimentação, tomando cuidado com a polaridade.

Em seguida, conecte um cristal na banda amadora de 80 metros (entre 3705 e 3745 kHz). Ligue a alimentação e ajuste rapidamente um par de controles para obter a leitura mais alta do medidor, e isso simplesmente o colocará no ar, transmitindo sua voz pela banda de 80 metros, por muitos quilômetros.

A estratégia menos difícil de usar o transmissor e o receptor coletivamente é usar antenas independentes. A antena transmissora deve ser ressonante na frequência com que está sendo operada, porém a antena receptora não precisa ser muito crítica com suas especificações.

Uma vez construído e configurado, você pode se divertir muito com este conjunto de transmissor e receptor de radioamador amador, para se comunicar com seus amigos a quilômetros de distância.

Como funciona o receptor

O circuito receptor cobre a porção da banda de 80 metros normalmente destinada à transmissão de sinais de código morse, como a banda amadora de 3700 a 3750 kHz.

Ele realmente funciona muito bem e pode facilmente pegar estações de radioamador a 100 quilômetros de distância usando qualquer antena de radioamador padrão. Ele isola os sinais de forma extremamente eficaz, mas obviamente não pode ser comparado aos receptores de preços mais altos.

O autor original verificou com estações a 200 milhas de distância usando este pequeno receptor e seu transmissor parceiro. Os dois são inteiramente construídos usando apenas BJTs para obter consumo mínimo de energia, alta consistência, baixo custo, dimensão menor e facilidade de uso.

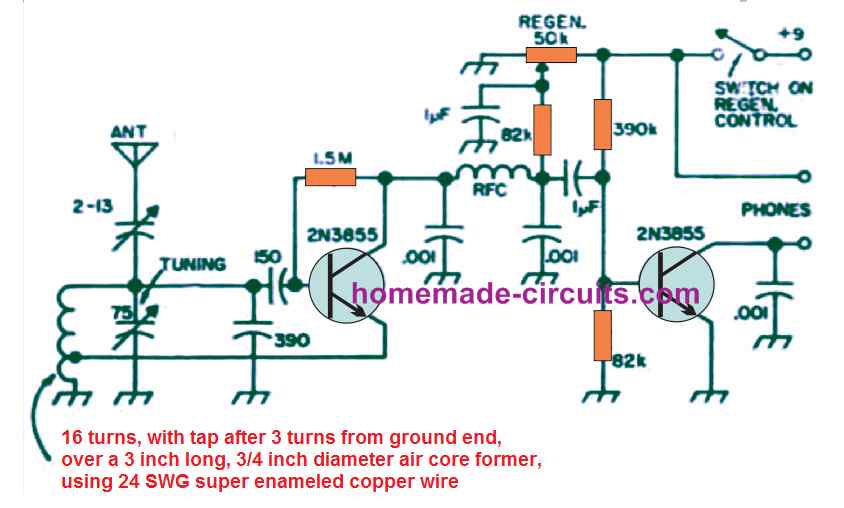

O receptor é um modelo avançado de um design que costumava ser bastante popular nos tempos antigos de hamming. Consiste basicamente em um detector regenerativo e um amplificador de áudio.

IMG 62469832B767E
RFC é um estrangulamento de 2,5 mH

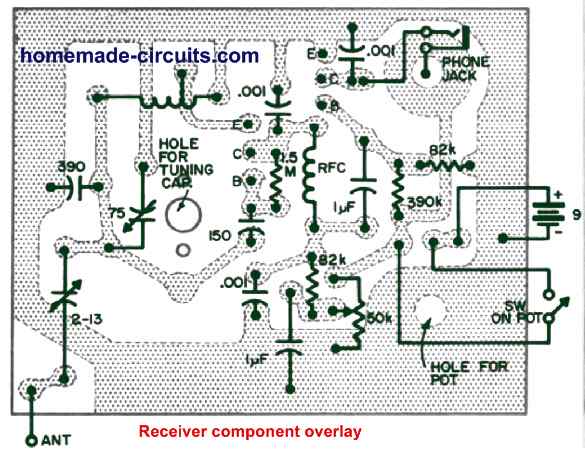

IMG 62469832F2001
CIRCUITO RECEPTOR DO TRANSMISSOR PARA RÁDIO AMADOR DE 80 METROS 12

O estágio detector é muito sensível e seletivo com suas características. Este estágio receberá não apenas impulsos de código, mas também telefone SSB e AM. Qualquer pessoa acostumada a sistemas receptores sofisticados pode se surpreender com a capacidade de trabalho deste circuito receptor simples.

Como configurar

A unidade receptora também é fácil de usar. Recomendamos fones de ouvido magnéticos de impedância de 500 a 10.000 ohms. Fones de ouvido de baixa impedância construídos para rádios de bolso e conjuntos de cristal podem não fazer o trabalho de forma eficaz.

Um comprimento de fio de cerca de 30, 90 ou 125 pés de comprimento pode funcionar como uma antena excepcionalmente boa. Embora não encontrado no diagrama de circuito, um aterramento adequado conectado à caixa é sugerido para resultados mais eficazes.

Você pode sintonizar o receptor girando o potenciômetro de controle do interruptor regenerativo no sentido horário à frente do botão ON “clique”, até que um pequeno assobio de áudio seja ouvido.

Agora, continue sintonizando até começar a pegar algumas estações de radioamador. Se você fizer isso durante a noite, obterá melhores resultados e poderá começar a ouvir rapidamente muitas dessas estações.

As estações de código podem ser ouvidas com mais frequência, tendo o controle de regeneração ajustado a um ponto em que o estágio do detector quase não oscila e cada dit e dah se torna audível alto e distinto.

Você deve ser capaz de ouvir várias estações muito lentas perto do meio da faixa de sintonia.

Estas estações serão principalmente as bandas de rádio amador. Para aqueles que possuem um cristal na faixa de banda amadora, é possível rastrear seus próprios sinais pessoais, transmitindo-os do transmissor mencionado. As estações de voz em 80 metros estão normalmente disponíveis em 2 tipos: AM e SSB.

AM é idealmente recebido ajustando o potenciômetro de controle de regeneração até que o estágio do detector comece a oscilar, e permite que você sintonize o SSB como as estações de código, com o estágio do detector oscilando.

Caso a afinação seja feita de forma imprecisa, os sinais SSB podem soar engraçados, praticamente como sons de patos grasnando,

O pequeno capacitor ajustável ou o trimmer unido entre a antena e a bobina de sintonia pode ter qualquer valor de 2 a 13 a 3 a 40 pF. O valor certamente não é muito importante, porém precisa ser ajustado um pouco se você achar que o receptor não oscila corretamente.

Outro circuito receptor simples de 3,5 MHz

IMG 6246983333E46
CIRCUITO RECEPTOR DO TRANSMISSOR PARA RÁDIO AMADOR DE 80 METROS 13

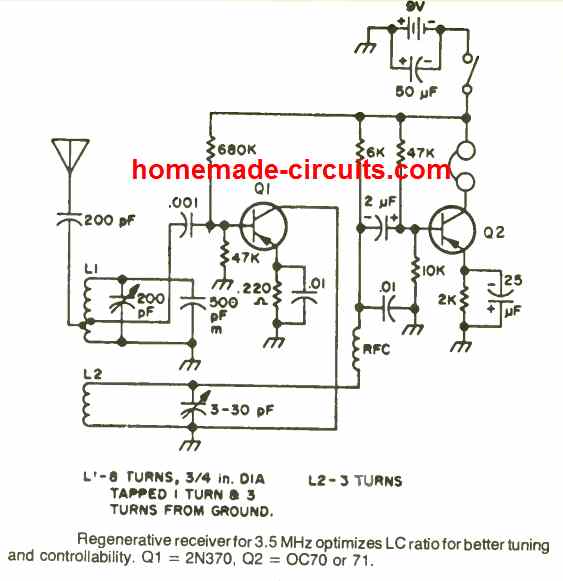

Este receptor regenerativo de 3,5 MHz foi projetado para auto-otimizar e ajustar o valor da relação do circuito do tanque LC, resultando em um ajuste e seletividade aprimorados.
