O post explica como um telefone fixo pode ser montado sem fio com um pequeno circuito transmissor, permitindo um fácil grampeamento do telefone, transmitindo as conversas para um rádio FM distante configurado adequadamente para a escuta.
Descrição do circuito

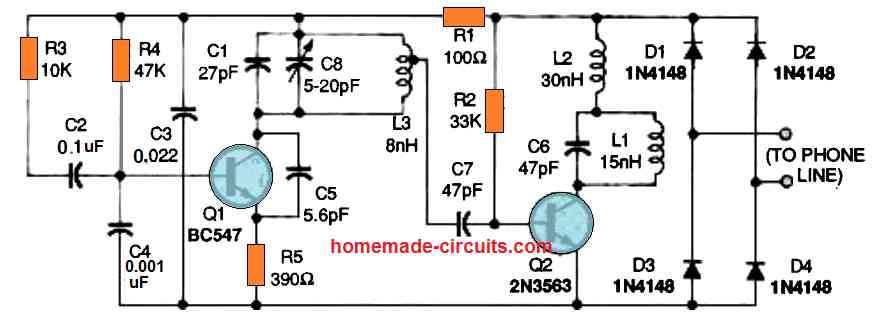

O diagrama de circuito do Transmissor Telefônico pode ser visto na figura abaixo. Esse projeto deve ser conectado em série com uma das linhas telefônicas ou fios de entrada telefônica.
A energia para o circuito é extraída através de uma ponte retificada de onda completa que é retirada da própria linha telefônica através dos diodos D1—-D4. O transistor Q1, os capacitores C1 e C8, juntamente com o indutor L3 funcionam como um oscilador FM operando com uma frequência de aproximadamente 93 MHz.
O capacitor ajustável do trimmer C8 permite que a frequência do oscilador seja ajustada em 90 MHz e 95 MHz. Para poder esticar a faixa de sintonia até a faixa de 98 e 105 MHz, C1 pode ser substituído por um capacitor de 10 pF.
A frequência de voz da linha telefônica é conectada por meio do resistor R3 e do capacitor C2 na base do transistor Q1, que posteriormente modula o áudio com a frequência do oscilador. Em seguida, o transistor Q3, o indutor L1 e o capacitor C6 são configurados para funcionar como um amplificador de potência.
O sinal extraído da derivação do indutor L3 é fornecido à base do transistor Q2 que permite então a transmissão do sinal FM modulado através do pino coletor do transistor Q2. O indutor L2 é configurado como um shunt de radiofrequência que desacopla a fonte de alimentação DC do sinal de áudio amplificado.
Como construir

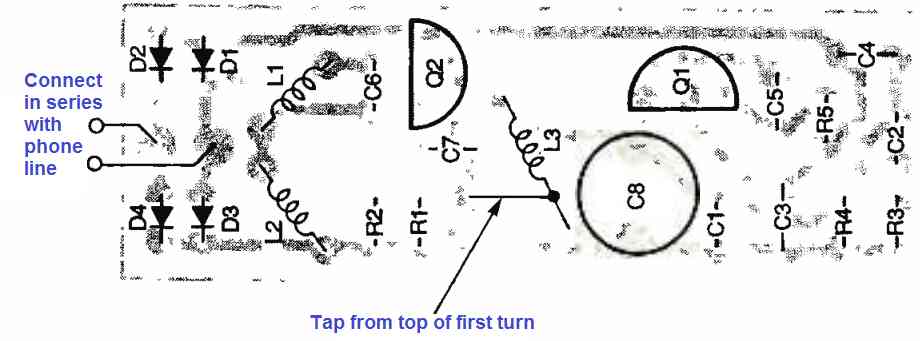

O circuito do transmissor de telefone é muito simples e pode ser construído sobre um veroboard, embora o design compacto da PCB mostrado abaixo pareça mais preferível e seja recomendado.

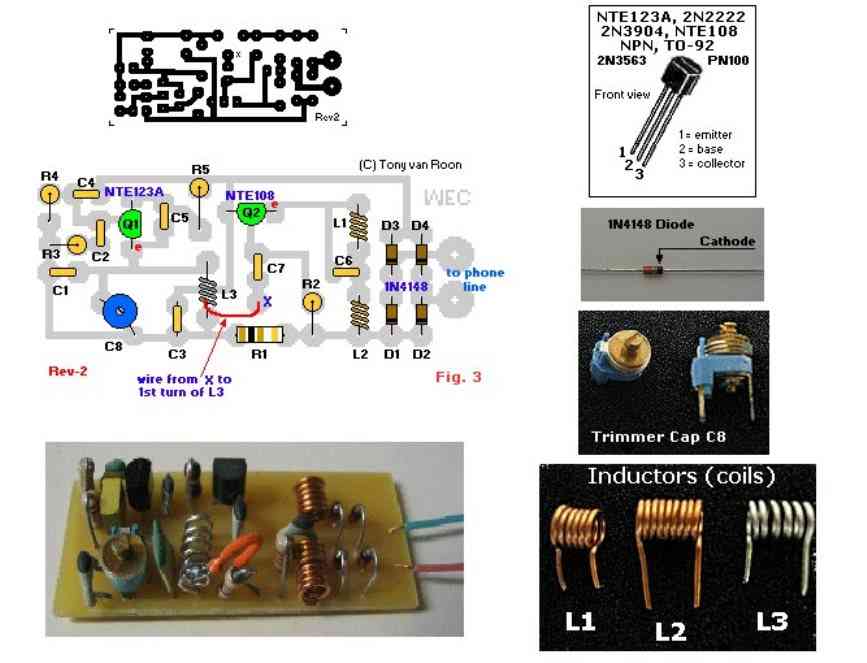

Ao montar as peças na PCB, você pode consultar o diagrama de sobreposição de componentes conforme ilustrado na figura a seguir.
Comece ajustando e soldando os resistores e o diodo. Você pode achar o layout do PCB muito compacto e, portanto, pode ter que montar a maioria das peças horizontais no modo vertical. Em seguida, é hora de instalar e soldar os indutores.
Construindo e ajustando os indutores
Os indutores L1 e L2 podem ser enrolados usando 6 e 8 voltas de fio de cobre superesmaltado, respectivamente.
Se você decidir enrolar as bobinas em casa, você pode usar cerca de 22 fios de cobre super esmaltados SWG e uma broca de 1/8 de polegada como medida para o enrolamento anterior.
O revestimento de esmalte nas extremidades dos fios da bobina que precisam ser soldados, devem ser cuidadosamente raspados e limpos até ficarem brilhantes e sem qualquer camada de esmalte, para que possam ser perfeitamente soldados na placa de circuito impresso.
A bobina L3 pode ser construída usando 6 voltas de fio de cobre estanhado sobre um molde de 1/8 de polegada de diâmetro. Após o enrolamento, certifique-se de puxar e esticar as voltas da bobina a cerca de 1 mm uma da outra e também garantir que nenhuma das voltas esteja tocando uma na outra.
Em seguida, você deve extrair uma derivação raspando o revestimento de esmalte da parte superior da primeira volta de L3 e, em seguida, soldar um fio nele, que pode ser conectado no ponto PCB especificado.
Terminada a montagem da bobina, comece a soldar os capacitores fixos junto com o aparador variável. Depois disso, você pode ir para os transistores e soldar em seus respectivos slots.
Isso conclui a montagem do circuito transmissor do telefone.
Antes de conectar o transmissor às linhas telefônicas, certifique-se de examinar a placa de circuito impresso e a montagem da peça quanto a possíveis erros e corrigi-los adequadamente, se encontrar algum.
O alcance de transmissão do circuito é superior a 100 pés. No entanto, é facilmente possível estender esse alcance de forma significativa soldando uma antena de fio flexível (aproximadamente 150 cm de comprimento) ao coletor de Q2.
Como sintonizar e configurar o transmissor
Conecte as entradas do Transmissor em série com uma das linhas telefônicas através de qualquer método adequado com o qual você se sinta confortável. Ligue um rádio FM posicionado em algum lugar próximo e sintonize-o em um ponto relativamente silencioso na banda FM, que pode estar em qualquer lugar na região de 90 e 95 MHz.
Agora, pegue o monofone do telefone; isso deve permitir que você ouça imediatamente o tom de discagem alto e claro na banda de rádio FM selecionada. Se isso não acontecer, você pode tentar ajustar o capacitor do trimmer C8 até que o tom de discagem seja ouvido distintamente no rádio.
No processo, primeiro ajuste o C8 para obter a recepção mais adequada no rádio FM, depois ajuste o botão do rádio para melhorar ainda mais o resultado. Caso você tenha dificuldade em obter um ponto nulo na banda especificada, lembre-se que é possível expandir a faixa de sintonia até a marca de 98 a 105 MHz, simplesmente usando um capacitor de 10 pF no lugar do capacitor C1.
