Circuito Gerador de Função Bluetooth

O artigo apresenta um circuito gerador de função Bluetooth simples que pode ser usado para testar e solucionar problemas de vários equipamentos e gadgets de áudio e vídeo críticos

Usando um gerador de funções

O gerador de funções é um equipamento vital para um engenheiro, profissional, hobista ou alguém que alcançou acima do “nível iniciante” em eletrônica.

O gerador de funções é um equipamento caro que custa milhares e nem todos podem pagar por um. Neste artigo vamos aprender como fazer uma alternativa econômica que faz funções básicas de um gerador de funções.

Neste artigo vamos utilizar três gadgets comumente usados: um Smartphone Android, um receptor de áudio Bluetooth e um amplificador.

Claro que quem não possui um smartphone Android nos dias de hoje, a frequência é gerada pelo telefone usando um aplicativo, que é emparelhado com um receptor de áudio Bluetooth que se alimenta em um amplificador. Este é o conceito bruto por trás deste artigo.

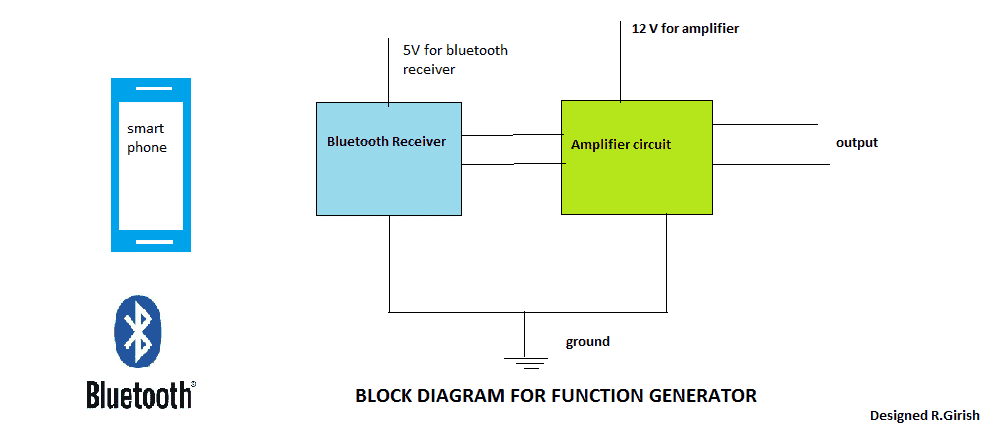

Diagrama de bloco:

DIAGRAMA DE BLOCOS PARA GERADOR DE FUNÇÃO BLUETOOTH

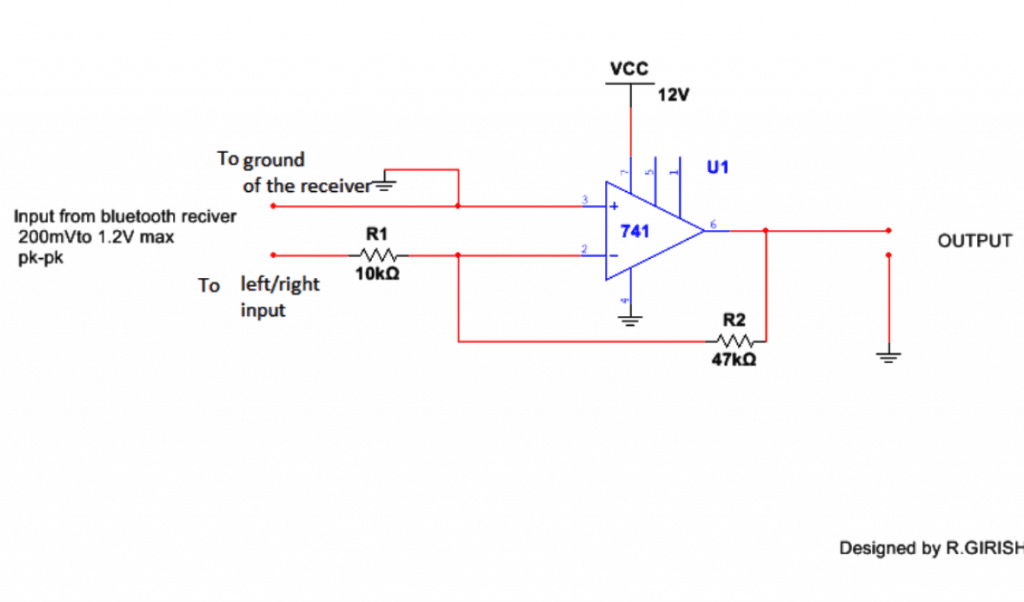

CIRCUITO GERADOR DE FUNÇÃO BLUETOOTH BASEADO EM OPAMP

O Circuito Gerador de Função Bluetooth:

O circuito amplificador consiste em um popular amplificador operacional IC 741 e dois resistores que determinam o ganho. Os resistores R1 e R2 são bem selecionados para melhor desempenho do gerador de função, alterando os valores pode levar a geração de ondas inconsistentes na saída. (R1 e R2 são selecionados com base na simulação)

A onda de entrada é alimentada pelo receptor de áudio Bluetooth que funciona em 5V e possui conector de áudio fêmea de 3,5 mm. Possui três terminais: terra, esquerdo e direito. Um conector de áudio macho também consiste na mesma configuração, dois dos fios do conector macho são alimentados como entrada para o amplificador. Qualquer um pode estar à esquerda ou à direita no pino 2 do terminal inversor e o outro é aterrado no pino 3.

A resposta de frequência deste amplificador é de até 15.000 Hz, acima da frequência especificada pode levar ao corte de tensão na saída.

Nota: você pode usar qualquer amplificador que tenha boa reprodução de frequência e forma de onda. O resto do procedimento é o mesmo.

O receptor Bluetooth:

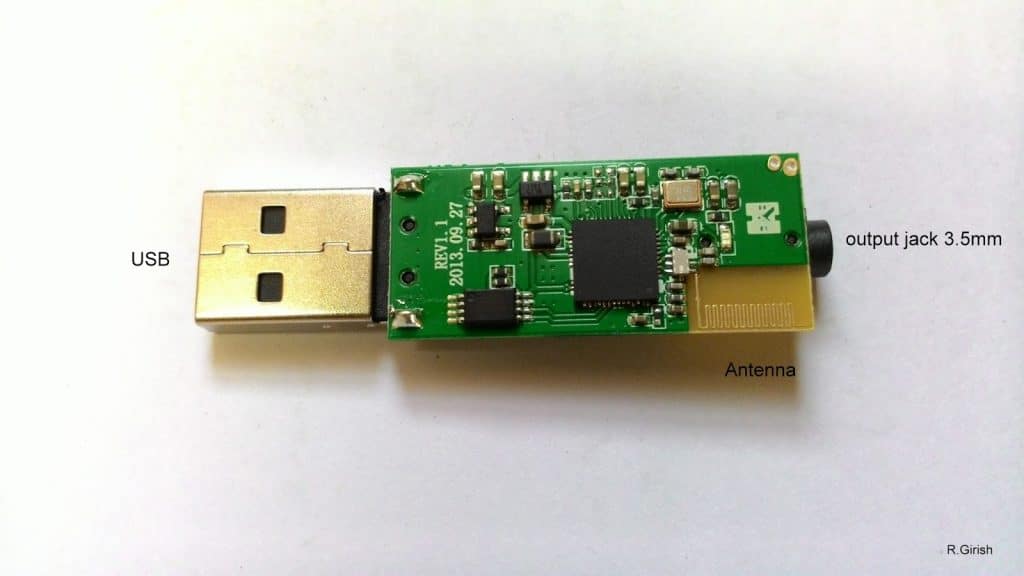

MÓDULO RECEPTOR DE SINAL BLUETOOTH

O receptor Bluetooth é um dispositivo barato que está comumente disponível em sites de comércio eletrônico ou lojas de eletrônicos. O gadget acima tinha uma caixa de plástico que é removida para mostrar seu interior.

Ele pode ser alimentado por USB ou você pode soldar seus trilhos de alimentação do USB a uma fonte de alimentação regulada como LM7805.

O Aplicativo Android:

Estamos utilizando um aplicativo Android para geração de frequência. O título do aplicativo é “gerador de sinal”, que está disponível gratuitamente na Play Store. A partir do aplicativo podemos gerar diferentes tipos de forma de onda e controlar sua amplitude e frequência.

Pode gerar 5 tipos de formas de onda: senoidal, triangular, dente de serra, quadrada e ruído. Você não está limitado por este único aplicativo; há toneladas de aplicativos geradores de frequência disponíveis na Play Store. Mas eu recomendo este por causa de sua simplicidade.

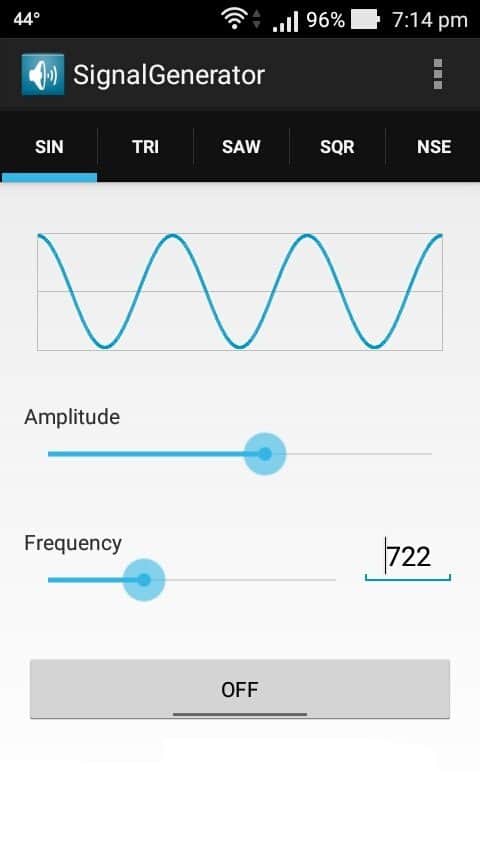

Aqui estão algumas capturas de tela:

IMG 6245F67B8BABD
IMG 6245F67BBD50D

COMO TESTAR:

· Conecte um alto-falante nos terminais de saída.

· Emparelhe o seu Smartphone com o receptor Bluetooth.

· Abra o aplicativo “gerador de sinal” e selecione uma onda senoidal.

· Aperte o botão ‘ON’ na parte inferior.

· Você ouvirá um zumbido; agora tente ajustar a frequência e a amplitude deslizando os controles deslizantes.

· Você pode ouvir as mudanças na amplitude e na frequência.

Se você obtiver sucesso no teste acima, seu gerador de frequência estará pronto para uso.
