O post explica como fazer um circuito estabilizador de tensão de rede de alta potência de 100V a 220V H-bridge usando o controle PWM automático. A ideia foi solicitada pelo Sr. Sajjad.
Objetivos e Requisitos do Circuito
- Estou realmente surpreso com seus trabalhos e intenções de ajudar as pessoas, Agora permita-me chegar ao meu ponto, preciso de um regulador de tensão com essas capacidades possíveis 1-foco em problemas de baixa tensão ao invés de altas tensões de preferência em torno de 100v e até 250v
- Preciso de alta capacidade de estabilização e sustentação de ar condicionado de 3,5 toneladas cerca de 30 amperes e outro projeto capaz de sustentar 5A para iluminação.
- Evite grandes transformadores, tanto quanto possível, eu gosto de transformadores de ferrite
- Achei essa ideia de estabilizador ( https://drive.google.com/file/d/0B5Ct1V0x1 jac19IdzltM3g4N2s/view?usp=sharing ) aqui está o link preciso de um esquema com a mesma ideia baixa tensão de entrada em torno de 100-135v alta corrente para iniciar e sustentar ar condicionado de 3,5 toneladas e segundo design para iluminação de 6A se você tiver tempo
- Eu quero um terceiro design com um estabilizador louco de 100A para toda a minha casa Eu solicitei um design antes, mas não fazia ideia de que esse design parece muito bom para mim com eficiência elegante
Recursos secundários
Eu gosto que ele tenha um LCD para exibir parâmetros e um nome personalizado, corte de alta tensão, proteção contra superaquecimento, mas solte-o se isso tornar o design mais complexo.
Eu sei que o que eu pedi é demais para realizar em um ciruto, então deixe o impossível para resumir, eu preciso de três projetos, um é para alta corrente de ar condicionado, dois do mesmo regulador, mas com recursos secundários mencionados e três para iluminação
você pode se perguntar por que é necessária essa entrada baixa de 100v, na maioria das vezes no verão não temos eletricidade pública, mas temos gerador local com eletricidade de 120-170v em casa com nosso ventilador de teto mal gira
A eletricidade pública é a eletricidade da rede que tem alta corrente, mas baixa tensão com tempo de fornecimento no máximo de oito horas por dia no verão, por outro lado, como eu disse, temos grandes geradores locais durante esse período, pagamos com base em amperes (nominal corrente do disjuntor para eletricidade local), por exemplo, diga que você deseja 50A, eles fornecerão eletricidade com disjuntor de 50A e você terá que pagar por 50A, independentemente do seu uso (eles assumirão que você está usando todo o 50A),
então na minha casa eu pago pela rede elétrica e pela eletricidade do gerador local, o gerador local não é meu gerador doméstico, você pode imaginá-lo como uma segunda rede elétrica, mas de propriedade do setor privado, em ambos os casos temos problema de tensão, mas não atual,
por último, agora que o otimizador de tensão no modo boost usará mais corrente para produzir a tensão necessária no
O princípio de conservação de energia (V1xI1=V2xI2) assumindo 100% de eficiência, a solução atual que uso agora é o transformador intensificador que reduzirá a corrente útil pode ser de 30A de 50A, mas com boa tensão, mas não é seguro por falta regulamento, na eletricidade pública aparentemente não temos limites que pagamos com base em KWh,
Antes do transformador comprei um regulador de tensão mas não funcionou porque o mínimo de 180V não é atendido.
O design

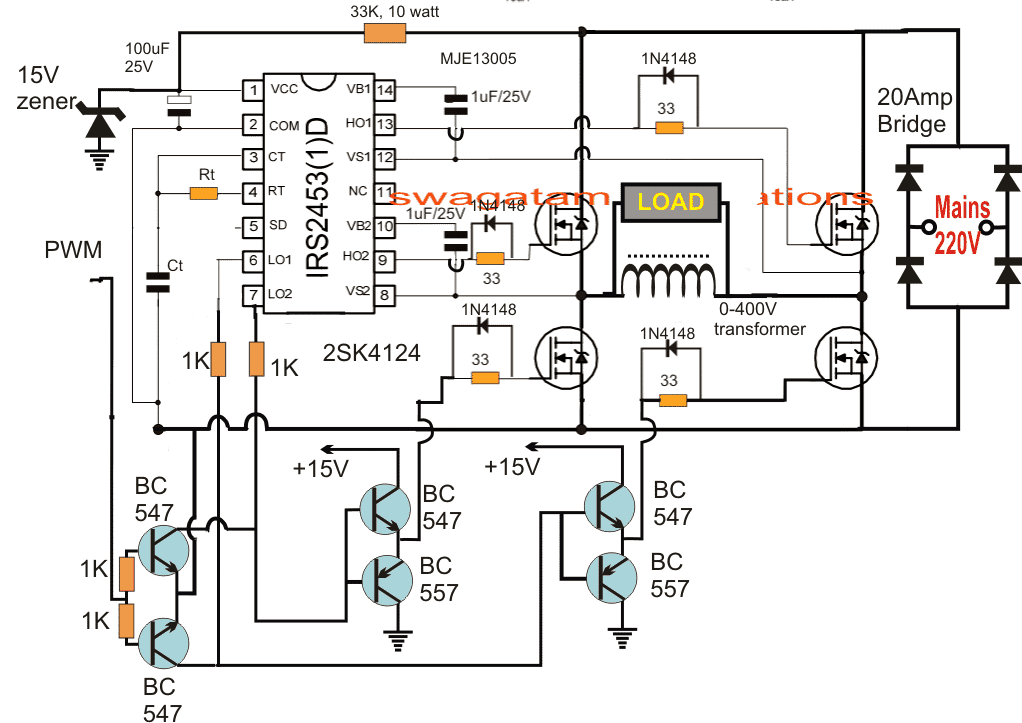

O projeto completo para o circuito estabilizador de tensão de rede da ponte H proposto para controlar 100V a 220V pode ser visto na figura a seguir:
O circuito está funcionando é bastante semelhante a um dos posts discutidos anteriormente sobre um circuito inversor solar para um condicionador de ar de 1,5 tonelada.
No entanto, para implementar a estabilização automática pretendida de 100V a 220V, empregamos algumas coisas aqui: 1) a bobina de impulso do transformador automático de 0-400V e o circuito PWM de auto-otimização.
O circuito acima utiliza uma topologia de inversor de ponte completa usando o IC IRS2453 e mosfets de 4 canais N.
O CI está equipado com seu próprio oscilador embutido cuja frequência é ajustada apropriadamente pelo cálculo dos valores de Rt, Ct indicados. Esta frequência torna-se a frequência de operação recomendada do inversor, que pode ser 50Hz (para entrada de 220V) ou 60Hz (para entrada de 120V), dependendo das especificações da concessionária do país.
A tensão do barramento é derivada da retificação da tensão da rede de entrada e é aplicada através da rede mosfet da ponte H.
A carga primária conectada entre os mosfets é um autotransformador boost posicionado para reagir com a tensão CC da rede de comutação e para gerar 400V proporcionalmente aumentados em seus terminais através de EMFs traseiros.
No entanto, com a introdução de uma alimentação PWM para o mosfet do lado baixo, esses 400V da bobina podem ser controlados proporcionalmente a qualquer valor RMS inferior desejado.
Assim, na largura máxima do PWM, podemos esperar que a tensão seja de 400V e na largura mínima isso pode ser otimizado próximo a zero.

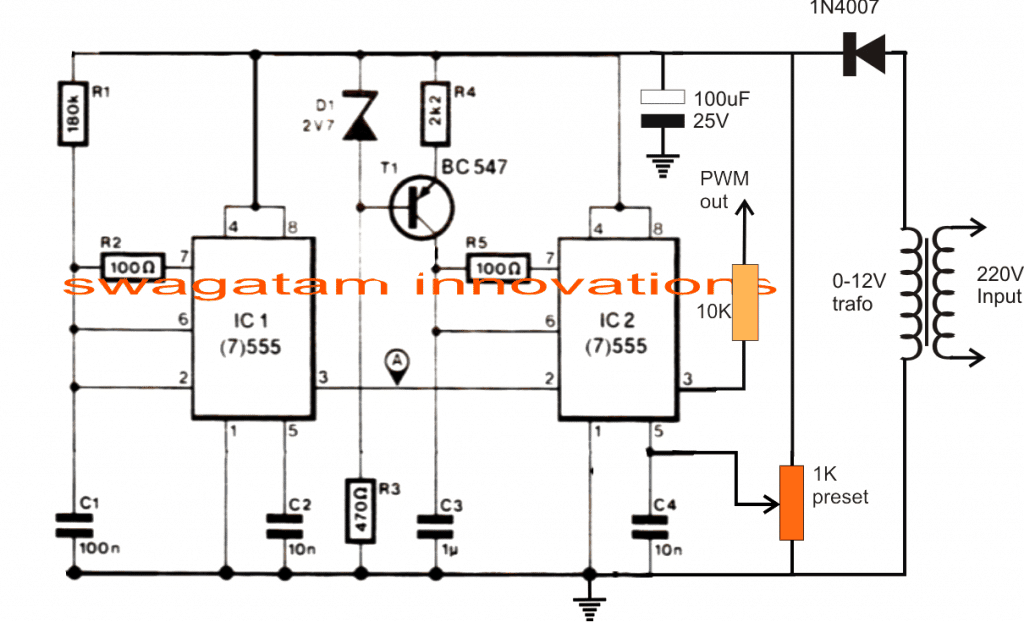

O PWM é configurado usando um par de IC 555 para gerar um PWM variável em resposta à entrada de rede variável, no entanto, esta resposta é invertida primeiro antes de alimentar os mosfets laterais baixos, o que implica que, à medida que a entrada de rede cai, os PWMs se tornam mais largos e vice-versa.
Para definir corretamente esta resposta, a predefinição de 1K mostrada anexada ao pino 5 do IC2 no circuito PWM é ajustada de modo que a tensão na bobina do autotransformador seja de cerca de 200V quando a entrada estiver em torno de 100V, neste ponto o PWM pode ser no nível de largura máxima e daqui em diante os PWMs se tornam mais estreitos à medida que a tensão aumenta, garantindo uma saída quase constante em torno de 220V.
Assim, se a entrada da rede for mais alta, o PWM tenta puxá-la para baixo estreitando os pulsos e vice-versa.
Como fazer o Transformer Boost.
Um transformador de ferrite não pode ser usado para o circuito estabilizador de tensão da ponte H de 100V a 220V discutido acima, pois a frequência base é ajustada para 50 ou 60 Hz, portanto, um transformador de núcleo de ferro laminado de alta qualidade torna-se a escolha ideal para a aplicação.
Pode ser feito enrolando uma única bobina de ponta a ponta de cerca de 400 voltas sobre um núcleo de ferro laminado EI, usando 10 fios de fio SWG 25…este é um valor aproximado e não é um dado calculado…o usuário pode conte com a ajuda de um fabricante profissional de transformadores automáticos ou bobinadeira para obter o transformador real necessário para uma determinada necessidade de aplicação.
No documento pdf vinculado está escrito que seu projeto proposto não requer a conversão de CA para CC para o circuito, o que parece incorreto e praticamente não é viável, porque se você estiver usando um inversor de transformador de reforço de ferrite, a entrada CA deve ser primeiro convertido para DC. Este DC é então convertido em uma alta frequência de comutação para o transformador de ferrite cuja saída é comutada de volta para os 50 ou 60 Hz especificados para torná-lo compatível com os aparelhos.
