Um sistema de som surround Hi-Fi (5.1) normalmente consiste em 4 alto-falantes nos cantos da sala e um alto-falante central logo abaixo ou acima da TV ou do sistema de vídeo. Este alto-falante central torna-se a caixa de alto-falante principal do som surround, pois é responsável por fornecer a saída de voz de alta qualidade do áudio do vídeo, o que dá a sensação de que a voz vem diretamente do próprio vídeo.

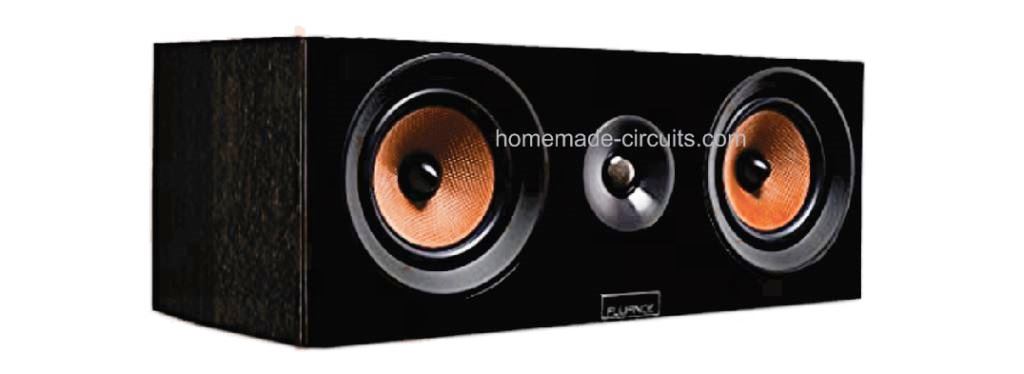

Neste artigo, aprendemos como fazer uma caixa de alto-falante central Hi-Fi que é tecnicamente conhecida como SC8, C80 devido às suas unidades de alto-falante de 80 mm e 8 Ohm.
Em sistemas de home theater com som surround, o canal central refere-se a um canal de áudio comum a muitas outras variantes do som surround. É o canal principal ou exclusivamente dedicado a reproduzir a frequência de diálogo do sinal audiovisual.
Principais características da caixa de alto-falante central
O(s) alto-falante(s) empregado(s) para o canal central são montados especificamente no centro do dispositivo de áudio/vídeo e atrás dele, para criar a ilusão de que as vozes do canal central estão sendo geradas a partir da própria tela de imagem. Este alto-falante do canal central está localizado acima ou abaixo da tela de vídeo na maioria dos sistemas de som surround domésticos.
O canal central também domina a área de som vocal, removendo percepções fantasmas como aquelas que são tipicamente acompanhadas em sistema de som quadrafônico, quando seus alto-falantes não estão perfeitamente posicionados
O sistema de alto-falante de canal central elimina a necessidade de criar um “centro fantasma” com alto-falantes estéreo à esquerda e à direita. O canal central oferece efeitos de estabilização de imagem e é conhecido por ser o mais crítico na plataforma de produção de vídeos.
O alto-falante central usa módulos de acionamento blindados magneticamente, que são montados diretamente embaixo da tela de televisão/vídeo/PC. Isso é muito crucial, ou então o som e a visão da TV seriam seriamente afetados.
Um teatro completo como som usando uma baixa largura de banda
Uma instalação de som surround completa é composta por amplificador(es) de potência, decodificador de som surround, alto-falantes de canal esquerdo e direito normais, um alto-falante central posicionado no meio desses dois canais e um par de alto-falantes traseiros fornecendo as informações espaciais.
Os alto-falantes principais precisam ser basicamente de qualidade hi-fi, porque eles decidem essencialmente o nível de som final; e são normalmente alimentados pelo amplificador externo.
O canal central é usado principalmente para a frequência de voz, e seu conteúdo de saída consiste principalmente no agregado dos sinais dos canais esquerdo e direito dos quais as frequências baixas são filtradas. É exatamente por isso que o espectro de frequência deste alto-falante não precisa se estender até as faixas extremamente baixas. Dito de outra forma, tanto a caixa quanto as unidades de acionamento simplesmente não precisam ser grandes em tamanho.
A resposta de frequência do alto-falante traseiro precisa ser apenas cerca de 100 Hz a 7 kHz, porque isso corresponde à frequência de saída do decodificador. A qualidade do volume desses alto-falantes também é bastante pequena em comparação com a dos outros três alto-falantes.
Isso sugere que as unidades de acionamento podem ser compactas e de banda larga de alta qualidade com suas especificações. Os níveis de potência dos alto-falantes traseiros também não precisam ser grandes, principalmente porque eles não precisam produzir os sinais pesados de baixa frequência. Para quase todos os casos, uma potência de 20 W é suficiente.
O sistema de alto-falante Center 80

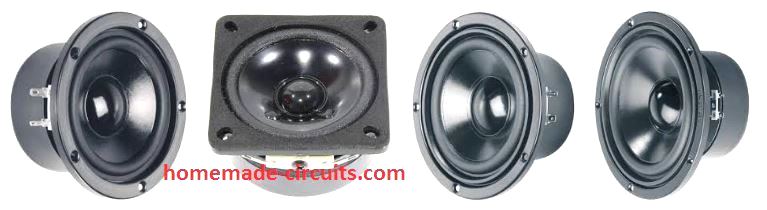

O alto-falante central emprega duas unidades de drive de banda larga de 80 mm Tipo SC8 e um tweeter de 10 mm Tipo SC5. Essas unidades de acionamento são, conforme explicado anteriormente; blindado magneticamente.

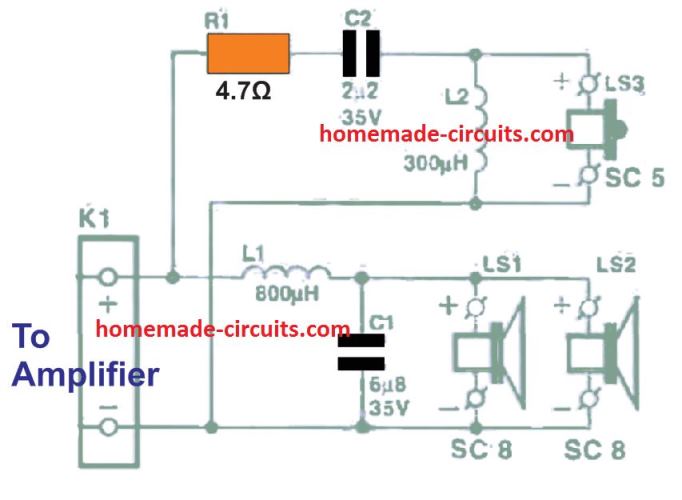

O diagrama de circuito mostrado do circuito de filtro associado às unidades de acionamento apresenta uma frequência de cruzamento de 5 kHz e frequência de roll-off de 12 dB por oitava.
Como resultado da blindagem, o alto-falante pode ser posicionado muito próximo a um receptor de TV, monitor de computador ou sistema de áudio/vídeo preferido. Ambas as unidades de acionamento de 80 mm são montadas na metade inferior da carcaça com o tweeter montado acima delas.
Em vários alto-falantes, o tweeter é posicionado entre as duas unidades de banda larga (também chamadas de d’Apolito construção), no entanto, isso inclui a desvantagem de que a forma de onda das frequências de radiação de som próximas à frequência de cruzamento se desvia substancialmente na direção vertical (assumindo que o alto-falante está posicionado verticalmente).
Geralmente, isso pode não ter muito impacto no som, mas como o alto-falante em aplicativos de som surround pode ser ouvido em posição de repouso, pode significar que a frequência de áudio varia enquanto o ouvinte está movendo a cabeça um pouco para a direita ou esquerda… e isso, na verdade, pode não ser o funcionamento ideal de um som surround.

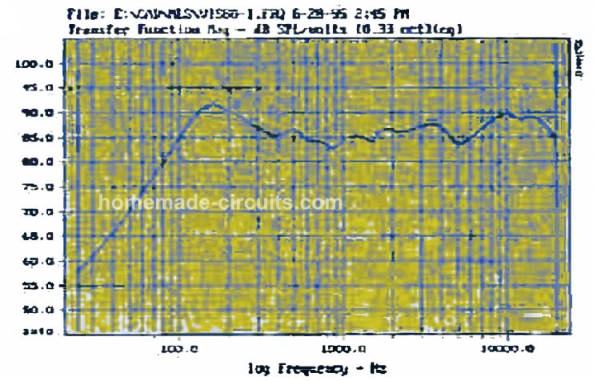

Na construção proposta este efeito é simplesmente eliminado, o que significa que o som permanece homogêneo além do eixo audível. A eficiência do Centro 80 pode ser examinada através da característica de frequência na Figura 2
Analisando a resposta de frequência dos alto-falantes de som surround
Observe que o pequeno solavanco em 150 Hz garante que o alto-falante, apesar de seus tamanhos humildes, gere um som profundo. O efeito detalhado na última seção felizmente não ocorreria nos alto-falantes traseiros, porque estes usam apenas uma unidade de acionamento de 80 mm.
Apesar de sua pequena dimensão, os alto-falantes geram um fantástico efeito de áudio espacial. Como dito anteriormente, eles reproduzirão o som para cima. Isso cria uma excelente dispersão do áudio e impede o ponto de acesso, muitas vezes experimentado com outros dispositivos de som surround.
Um ponto quente é, na verdade, uma área específica em uma sala onde o som parece estar em maior concentração, enquanto deve, obviamente, ser igualmente espalhado.

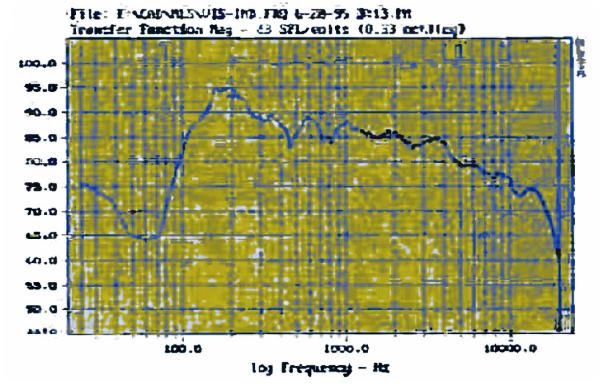

O desempenho geral (resposta de frequência) dos alto-falantes foi avaliado em uma configuração de teste real: a resposta de frequência a uma distância de 1 m de cada um, pendurado sobre uma parede com cerca de 5 pés de altura, é demonstrada na Figura 3.
O roll-off em frequências aumentadas é acionado devido às reflexões básicas, conforme indicado no gráfico. A curva de frequência ‘normal’, medida enquanto o alto-falante estava posicionado horizontalmente para baixo e irradiando o som diretamente na direção do microfone de teste, pode ser observada na Figura 4.
Fazendo o gabinete do alto-falante

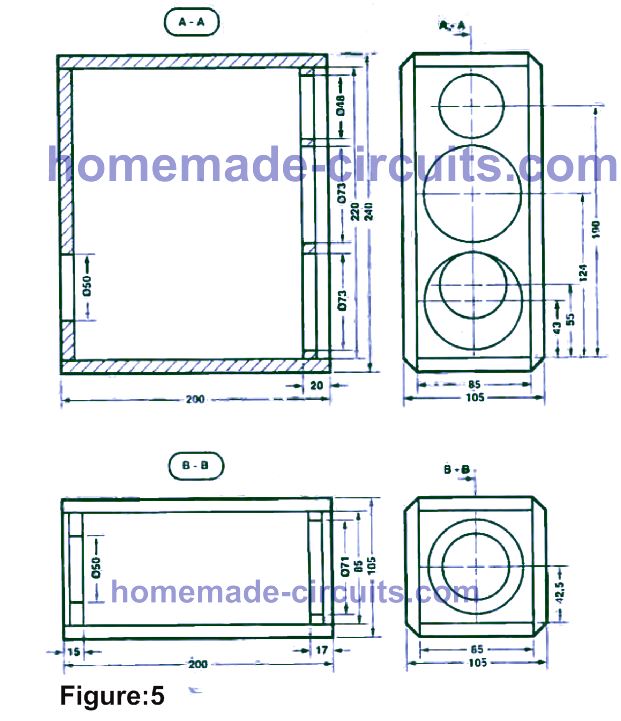

A caixa de alojamento para todos os 3 alto-falantes é projetada sem esforço. Cada um é feito de 6 componentes em forma de retângulo de aglomerado de densidade média, que qualquer fornecedor de bricolage pode cortar no tamanho para atender às suas necessidades. As placas são coladas umas com as outras usando materiais de amortecimento apropriados. Os desenhos de construção são mostrados na Figura 5 abaixo.
As unidades de acionamento podem ser protegidas por redes de aço ou tampas. A parte traseira de cada caixa deve ter aberturas para os fios. Alguns usuários podem achar muito mais fácil cortar esses buracos antes que a caixa seja pregada.
Certifique-se de que o filtro cross-over seja o mais alinhado possível, pois há muito pouco espaço dentro da caixa do alto-falante central. Um orifício de 15 mm pode ser feito em um dos lados dos alto-falantes traseiros. Isso permite um meio prático de suspender os alto-falantes da parede (com a unidade de acionamento direcionada para o teto).
As caixas de alto-falante podem receber um toque final de acordo com o gosto pessoal. Quando tudo estiver concluído, as caixas podem ser conectadas. Cada caixa deve ser posteriormente preenchida com uma substância amortecedora apropriada, por exemplo, lã de poliéster ou algo similar.

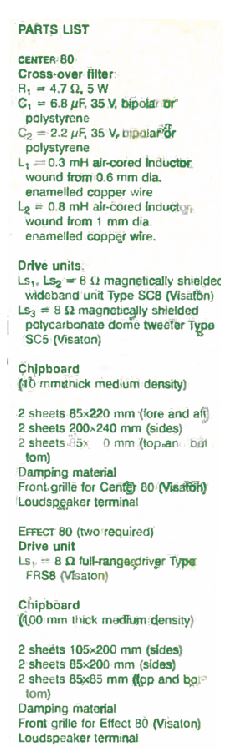

Lista de peças
