O circuito proposto é muito útil, pois avisa o motorista do carro com antecedência quando o radiador esquenta acima do nível predefinido.
Como funciona
O funcionamento deste circuito é muito simples e funciona na bateria do carro. O familiar IC555 é usado aqui, que é o coração do circuito. O termistor usado aqui aciona o pino 2 do IC e ele por sua vez torna sua saída alta e dá uma indicação de campainha quando a temperatura fica acima do nível predefinido.
Os resistores variáveis devem ser ajustados adequadamente para que a campainha soe a uma determinada temperatura usando fonte de alimentação variável de 12v.
Como configurar o circuito
Você pode usar uma vela para definir o circuito. MAS LEMBRE-SE DE NÃO COLOCAR O TERMISTOR MUITO PRÓXIMO DA VELA OU SE O TERMISTOR NÃO É DANIFICADO. E depois de configurar o circuito, limpe o termistor para remover os depósitos de fuligem.
A configuração do circuito está agora concluída. Você pode guardar todo o circuito em uma caixa plástica com furo para alimentação e o sensor.
Mantenha o sensor (termistor) próximo ao radiador do carro e ao circuito dentro do carro. Se você sentir dificuldade em usar o interruptor de chave, você pode incluir um pequeno interruptor e conectar o circuito diretamente à bateria. Mas você deve ligá-lo sempre manualmente.

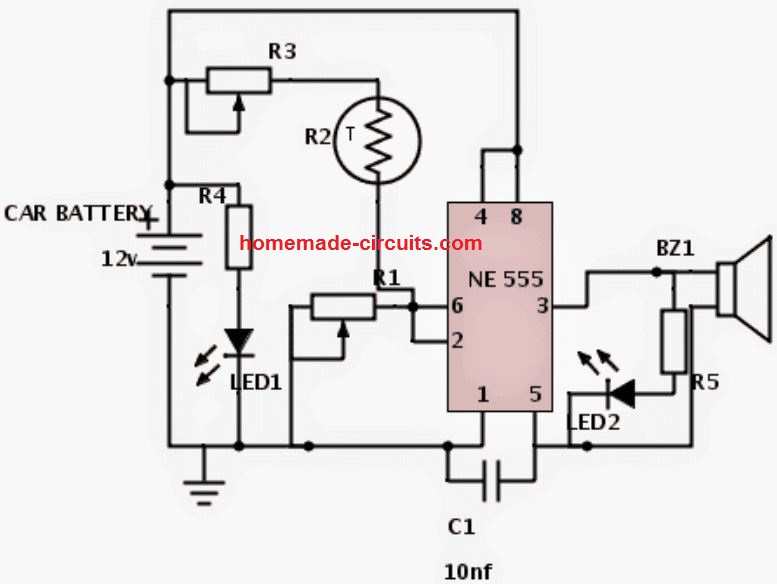

Diagrama de circuito
Lista de peças
- Resistor variável R1-5k,
- Termistor R2-NTC, 50k,
- Resistor variável R3-5k,
- R5-470ohms,
- LED1-verde,
- LED2-vermelho,
- C1-10nf.
Escrito e enviado por: ss kopparthy
