A postagem explica um circuito indicador de status de tensão de bateria baixa/normal simples por meio de um LED intermitente e constante, onde o LED piscando indica um status normal enquanto o indicador sólido avisa contra uma condição de bateria fraca. A ideia foi solicitada pelo Sr.Alf.
Especificações técnicas
Oi, eu encontrei e construí seu “Circuito indicador de bateria fraca usando apenas dois transistores”
No seu site, porque estou cultivando vegetais em um canteiro elevado e ergui uma cerca elétrica de 12v para evitar que lesmas e caracóis comam minhas plantas.
para isso estou usando uma bateria de carro velha que está segurando uma boa carga.
O circuito indicador de bateria fraca está funcionando bem, mas tenho que colocar meu medidor nos terminais para verificar se ainda está funcionando.
Existe alguma maneira de adicionar um segundo LED que piscará para indicar que a energia está lá e funcionando?
Obrigado
Alf
O design

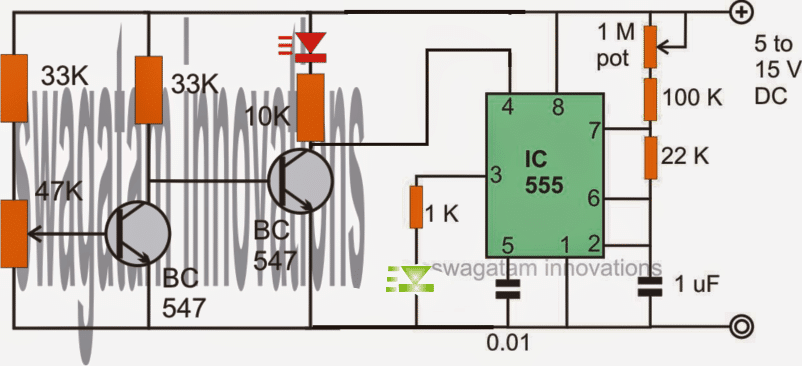

A figura abaixo mostra a configuração do circuito do circuito indicador de status de tensão da bateria proposto através de um indicador LED piscando.
O estágio do lado esquerdo que usa dois BJTs é um simples circuito indicador de bateria fraca, o LED vermelho acende assim que a tensão de alimentação cai abaixo do nível de limite predeterminado, conforme configurado pela predefinição de 47K.
Esta etapa foi detalhadamente explicada AQUI, você pode querer passar por ele para obter mais detalhes.
Indicador de bateria fraca com LED astável
O estágio de bateria fraca produz apenas uma indicação de baixa tensão e o LED relevante acende apenas até que o nível caia abaixo do limite definido, isso pode manter o usuário adivinhando se a condição real ou normal da bateria estava OK e se a bateria estava funcionando corretamente nesse meio tempo.
Para satisfazer os resultados acima, um indicador LED intermitente pode ser visto conectado à seção de bateria fraca, usando nosso antigo compatriota IC 555.
O IC 555 é conectado em seu modo astável convencional para que o LED verde conectado produza um efeito intermitente, desde que seu pino de reset #4 permaneça acima de um certo nível de tensão positivo através do LED vermelho e do resistor de 10k em série.
Até que o limite inferior definido não seja atingido, o pino acima do IC pode receber a quantidade especificada de potencial positivo sustentando o LED verde em modo intermitente, o que por sua vez indica que tudo está bem com a bateria.
No momento em que o LED vermelho começa a acender e fica aceso, o LED verde desliga completamente, tornando as condições claras para o usuário em relação à bateria que pode ser considerada totalmente descarregada e abaixo da marca perigosa de baixa tensão.
A taxa de intermitência do estágio 555 pode ser ajustada de acordo com a preferência do usuário, ajustando o potenciômetro de 1M adequadamente.
Resolvendo o problema de baixa oferta

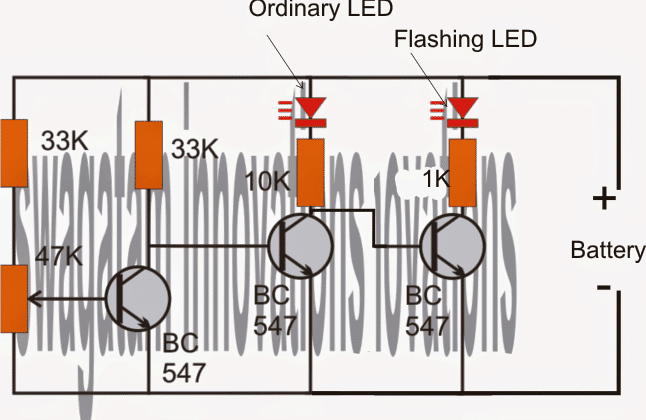

Para aplicações de baixa tensão, o estágio IC 555 pode não funcionar corretamente, pois sua tensão mínima de operação é de 4,5 V, sob tais condições, a seguinte configuração pode ser tentada.
Aqui encontramos um terceiro BJT sendo adicionado ao palco existente, que contém um LED piscante RGB multicolorido para as indicações necessárias (o mesmo pode ser substituído por um LED simples se o efeito piscante não for necessário).
Os resultados obtidos são idênticos, o LED esquerdo acende quando é detectada uma baixa tensão, até que isso aconteça o LED piscante fica piscando indicando um funcionamento normal da bateria.
Melhorando o resultado do circuito
O circuito acima tem um problema e pode não funcionar como pretendido, porque o LED esquerdo estaria sempre aceso devido à condução através do emissor BC547 do lado direito.

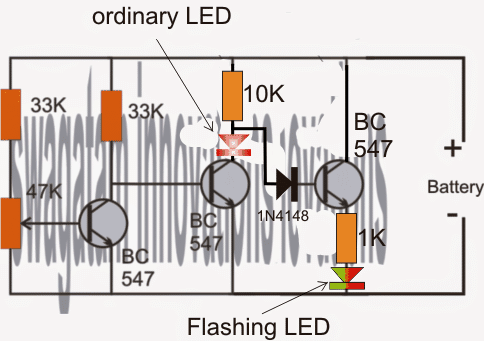

O circuito a seguir corrige o problema acima e pode ser usado para implementar a indicação de status da bateria do LED intermitente proposta sem falhas.
Atualizando o circuito com um Opamp

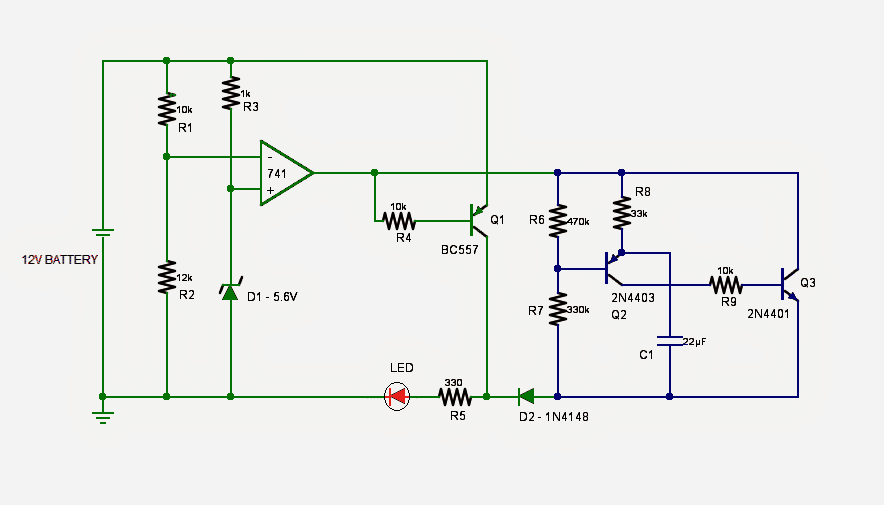

Se um único LED for usado para indicar os efeitos acima, o projeto a seguir pode ser tentado. A idéia é projetada e explicada pelo Sr. Abu-Hafss.
O circuito aqui apresentado apresenta um único LED que:
Operação do Circuito
a) quando aceso constantemente indica que a alimentação foi ligada e o nível de carga da bateria está bom.
b) quando os flashes indicarem que a bateria está fraca
O design é bastante simples, consistindo em duas partes. Na parte verde, o amplificador operacional 741 configurado como comparador, juntamente com seus componentes correspondentes, compara a tensão com a tensão de referência predefinida usando um diodo zener. Se a tensão for maior que o nível de limiar, a saída de 741 permanece baixa, o que faz com que o PNP Q1 conduza, portanto, o LED é ligado constantemente.
Assim que o nível de tensão cai abaixo do nível limite, a saída de 741 fica alta. Isso faz com que o Q1 pare de conduzir e o LED se apague. Ao mesmo tempo, a saída alta do 741 também liga o circuito pisca-pisca na parte azul (construído em torno de um par de transistor NPN e PNP) que faz com que o mesmo LED pisque. A taxa de intermitência pode ser ajustada variando os valores de R8 e/ou C1.
Alternativamente, para tornar o circuito intermitente mais compacto, este circuito pode ser tentado.
