Circuito de pára-sol motorizado

Relacionados

Neste artigo aprendemos sobre um circuito motorizado de proteção solar que pode ser usado para obter uma extensão e retração motorizada automática de cortinas ou capotas.

A ideia foi solicitada pelo Sr. Sriram KP

Objetivos e Requisitos do Circuito

  1. Eu fiz controlador de tanque de água sem fio com interruptor manual on-off, luz de passos automáticos, controlador de ventilador de luz de sala de interruptor suave, luzes de temporizador de varanda.
  2. Agora minha casa é parcialmente como a casa do homem de ferro… Obrigado a vocês. Agora eu gosto de fazer um guarda-sol motorizado para a varanda da minha casa.
  3. Agora estou rolando manualmente a tela. Quero fazer motorizado. Vc poderia me ajudar com um circuito?
  4. Estou tendo um motor e um driver para ele. Eu tenho que controlar o driver do motor com o relé com um empurrão para ligado.
  5. O motor tem que funcionar para frente e para trás (para rolar a tela para cima e para baixo) com dois interruptores push-to-on por 10 segundos.
  6. Uma vez que eu pressiono o botão “up” significa que o motor deve funcionar por 10 segundos (a tela vai rolar) e deve parar. e o interruptor “up” não deve funcionar novamente (porque a tela já está enrolada).
  7. E agora o interruptor para baixo deve funcionar agora para rolar para baixo. E o switch “down” também deve ter a mesma condição (não deve funcionar novamente, bcoz já rolou) Obrigado.

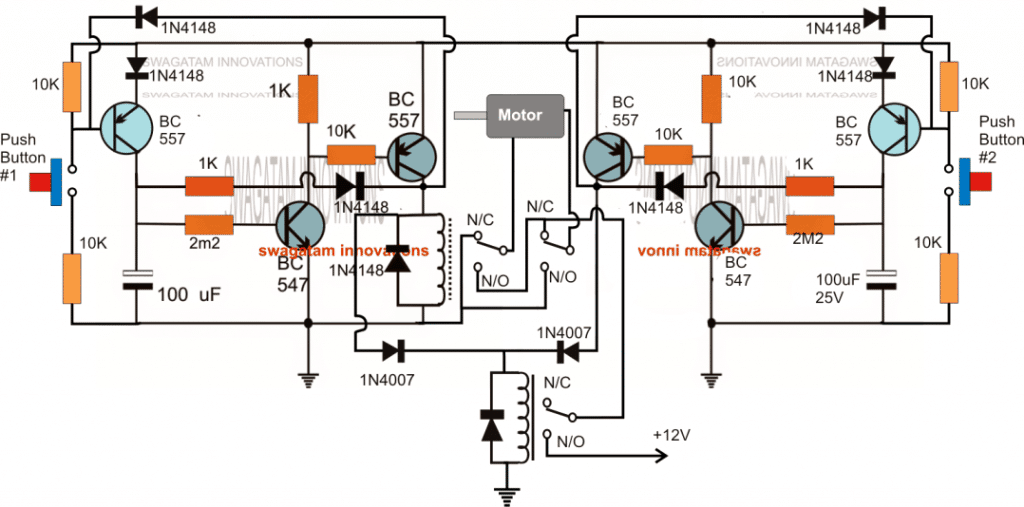

Diagrama de circuito

IMG 6244B3BB3649B

O design

O circuito temporizador de pára-sol motorizado automático proposto pode ser visto no diagrama acima.

Basicamente, o projeto é composto por dois circuitos temporizadores de transistor usando pares de transistores complementares NPN (BC547) e PNP (BC557). Dois estágios idênticos podem ser vistos em ambos os lados do motor, consistindo nos botões individuais para o acionamento.

O BC557 associado ao relé junto com o transistor BC547 complementar forma o circuito do temporizador em conjunto com o resistor de 2M2 e os componentes determinantes do tempo de 100uF.

Os outros BC557 nas extremidades do circuito estão incluídos para implementar a desativação dos botões uma vez pressionados, ou seja, uma vez que qualquer um dos botões é pressionado, o BC557 associado a ele é desativado com o sinal de feedback positivo do relé driver BC557 coletor.

Isso garante que os botões de pressão possam ser pressionados apenas uma vez durante o acionamento, e o pressionamento subsequente não produz nenhum efeito até que o tempo tenha decorrido e o temporizador seja desligado

Agora vamos ver como os relés se tornam responsáveis ​​por executar as ações de avanço reverso do motor em resposta à ativação do botão de pressão.

Quando a alimentação é aplicada ao circuito, pode-se esperar que a situação do relé seja exatamente como indicada no diagrama, ou seja, nos contatos N/C e na posição de espera.

O motor permanece inativo porque os contatos do relé inferior não estão fornecendo o positivo necessário ao motor através dos contatos do relé DPDT superiores.

Vamos supor que o botão esquerdo #1 esteja pressionado. Isso ativa instantaneamente o relé DPDT associado ao estágio do circuito do temporizador esquerdo.

O SPDT inferior também é ativado através do link de diodo 1N4007, fazendo com que todos os contatos do relé fechem em seus respectivos estados NA.

Esta ação fornece a alimentação necessária ao motor e permite que ele gire na direção correspondente. O temporizador inicia a contagem e após o tempo estipulado os relés são desligados, parando o motor.

Assumindo que os procedimentos acima fizeram o motor girar no sentido horário, implica que pressionar o botão #2 deve fazer com que o motor gire no sentido anti-horário.

Quando o botão #2 é pressionado o temporizador do lado direito é ativado, porém desta vez o relé DPDT não reage e continua em N/C, mas o SPDT inferior certamente ativa fornecendo a alimentação positiva para os contatos do relé DPDT.

Com o DPDT nos contatos N/C permite que o motor obtenha uma tensão reversa fazendo com que ele gire no sentido anti-horário.

Falha de design

Embora o circuito temporizador motorizado de proteção solar acima explicado pareça ótimo, ele tem uma desvantagem técnica.

A desvantagem reside no fato de que o botão de pressão é desabilitado apenas enquanto o temporizador relevante está contando e é ativado assim que o temporizador para de contar ou é reinicializado.

Esta situação torna os botões vulneráveis ​​a um disparo repetido no lado errado, causando uma carga indesejada do motor.

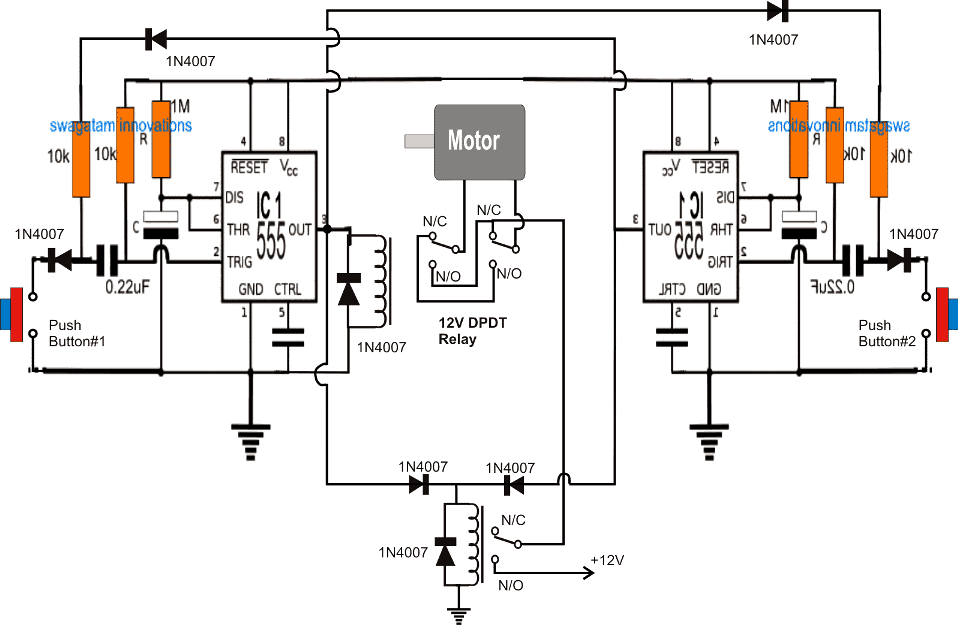

Um design idêntico usando o IC 555 resolve esse problema e garante a desativação permanente do botão de pressão assim que os temporizadores associados pararem de contar.

IMG 6244B3BB9341D
